الشركة المصنعة: B&R
رقم المنتج: X20PD2113
Country of origin:الولايات المتحدة
نوع المنتج: وحدات التحكم المنطقية القابلة للبرمجة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

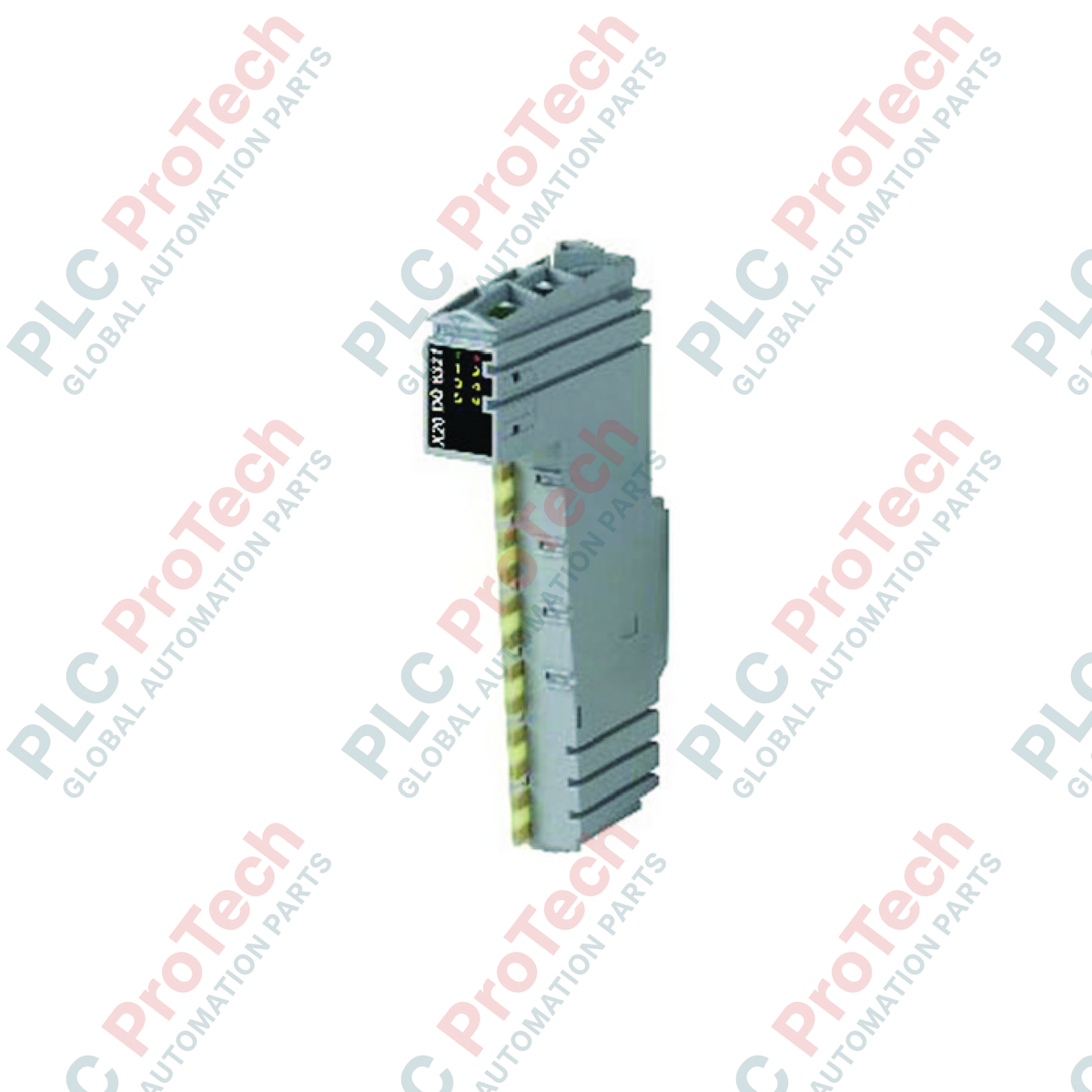

إن X20PD2113 (X20PD2113) هو وحدة إخراج رقمية متخصصة ضمن نظام B&R X20، صُممت لإجراء عمليات تبديل عالية الأداء في معماريات الأتمتة اللامركزية. وعلى خلاف وحدات المصدر القياسية، تتميز X20PD2113 بـ6 مخارج رقمية تستخدم تقنية توصيل المصرف. ويُعد هذا التكوين ضروريًا للتوصيل مع مشغلات صناعية وأحمال إلكترونية محددة تتطلب منطق تبديل التأريض (NPN). صُممت هذه الوحدة لبيئة إشارات بجهد 24 VDC، وتوفر حلًا متينًا لمصنّعي الآلات في قطاعات الطباعة والمنسوجات وتجميع الإلكترونيات، حيث يلزم التوقيت الدقيق والتوافق الكهربائي المحدد للحفاظ على إنتاجية عالية وتقليل زمن الاستجابة التشغيلي.
صُممت أجهزة X20PD2113 لتوفير أقصى موثوقية كهربائية عبر قنوات الإخراج الست. في تكوين المصرف، تعمل الوحدة كمفتاح للجهد السالب (0 VDC)، مما يسمح بمرور التيار من الحمل عبر الوحدة إلى الأرضي المشترك. ويُعد هذا متطلبًا أساسيًا لدمج نظام B&R X20 مع مستشعرات من جهات خارجية أو مجمعات صمامات متخصصة تعمل بمنطق NPN. صُممت كل قناة للتعامل مع مصدر إشارة بجهد 24 VDC، كما تتكامل الوحدة بسلاسة مع اللوحة الخلفية X20، وتوفر تشخيصًا فوريًا لوحدة PLC المركزية. ويتيح ذلك الكشف الفوري عن فقدان الاتصال أو تقلبات مصدر الطاقة، مما يضمن بقاء سلامة النظام وتكامل منطقه دون أي خلل.
| الميزة | تفاصيل المواصفات |
| الطراز | X20PD2113 |
| العلامة التجارية | B&R Industrial Automation |
| نوع الوحدة | وحدة إخراج رقمية |
| عدد المخارج | 6 |
| نوع التوصيل | مصرف (تبديل NPN) |
| مصدر الإشارة | 24 VDC |
| شبكة الإدخال/الإخراج | نظام X20 |
| درجة الحماية | IP20 |
| درجة حرارة التشغيل | من 0 إلى +55 درجة مئوية |
| درجة حرارة التخزين | من -25 إلى +85 درجة مئوية |
| الوزن | نحو 0.06 كجم (صافي) |
| وزن الشحن | 1.5 كجم |
ما الفرق الأساسي بين X20PD2113 ووحدة مصدر قياسية؟
إن X20PD2113 هي وحدة «مصرف»، أي إنها تبدّل جانب التأريض (السالب) للحمل. أما وحدات «المصدر» القياسية فتبدّل جانب 24 VDC الموجب. يجب التأكد من توافق جهازك الميداني مع منطق NPN (المصرف) لتجنب حدوث دوائر قصر أو تعطل التشغيل.
كيف يؤثر تكوين المخارج الستة في صورة العملية؟
تشغل الوحدة عرض بتات محددًا في صورة عملية X20. وفي تكوين PLC (Automation Studio)، تُعيّن هذه المخارج الستة إلى بتات رقمية، مما يتيح التحكم المنطقي المباشر. كما تتوفر بتات تشخيصية لمراقبة الحالة الداخلية للوحدة.
هل يمكنني دمج وحدات المصرف والمصدر في رف X20 نفسه؟
نعم. تتمثل إحدى المزايا الأساسية لنظام X20 في قابليته للتوسعة. يمكنك تركيب X20PD2113 إلى جانب وحدات المصدر والوحدات التناظرية ووحدات السلامة على اللوحة الخلفية نفسها، بشرط ألا يتجاوز إجمالي استهلاك الطاقة حد وحدة إمداد الطاقة.
سلامة توصيل منطق المصرف: عند توصيل X20PD2113، تذكر أن الحمل يكون دائمًا «مكهربًا» (متصلًا بجهد 24 VDC)، وأن الوحدة تكمل الدائرة إلى الأرضي. احرص على عزل التوصيلات الميدانية بشكل صحيح، إذ قد يؤدي سلك مت stray يلامس هيكل الخزانة إلى تنشيط المشغل دون قصد من خلال إنشاء مسار عرضي إلى الأرضي.
حسابات طاقة اللوحة الخلفية: قبل إضافة وحدات X20PD2113 متعددة إلى مقطع ناقل واحد، تحقق من متطلبات التيار للناقل الداخلي X20. إذا تجاوز إجمالي الاستهلاك الداخلي لوحدات الإدخال/الإخراج سعة وحدة التحكم بالناقل، فيجب إدخال وحدة X20PS (إمداد الطاقة) إضافية لتعزيز طاقة اللوحة الخلفية.
الحد من التداخل: نظرًا إلى أن مخارج المصرف تُستخدم غالبًا مع مكونات إلكترونية عالية السرعة، احرص على إبقاء كابلات الإشارة بعيدة عن خطوط التيار المتردد عالية القدرة. استخدم كابلات محمية إذا كانت الوحدة تعمل بترددات تبديل عالية، لمنع التداخل الكهرومغناطيسي من التأثير في الإشارات التناظرية أو خطوط الاتصال المجاورة.
