وحدة خرج رقمي آمن سلسلة X20SO2110 من B&R X20

نظرة عامة على المنتج

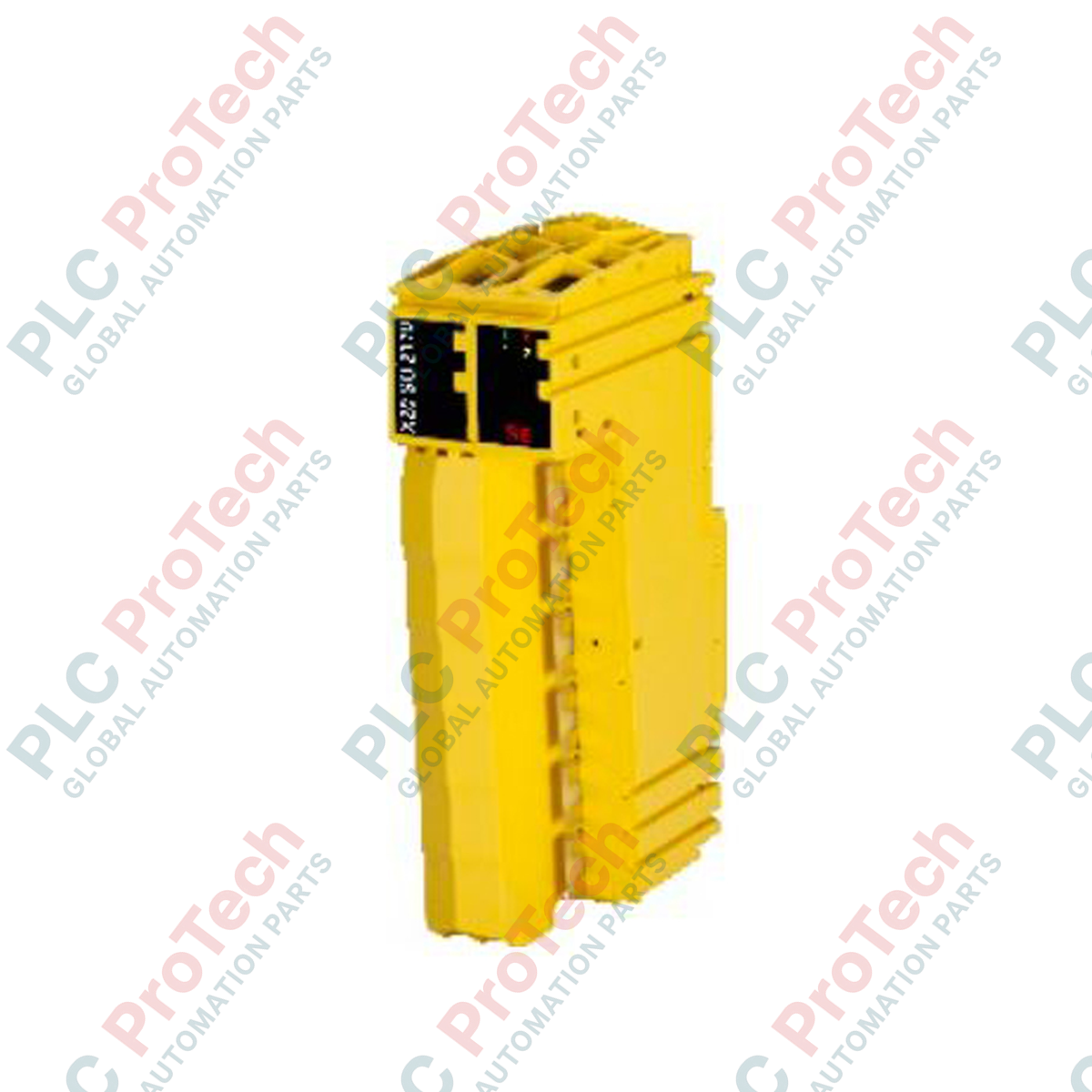

يعتبر X20SO2110 (X20SO2110) وحدة إخراج رقمية آمنة عالية الدقة ضمن نظام B&R X20، مصممة خصيصًا لتطبيقات السلامة الوظيفية التي تتطلب الامتثال لفئة 4/PLe أو SIL 3. تتميز هذه الوحدة بوجود 2 من مخرجات رقمية آمنة من النوع A، كل منها قادر على توفير تيار اسمي بقيمة 0.5 أمبير. باستخدام تقنية أشباه الموصلات، يضمن X20SO2110 أن تظل الخصائص المتعلقة بالسلامة مستقلة عن عدد دورات التبديل، على عكس المرحلات الميكانيكية التقليدية. تم تحسينها للتحكم في المشغلات الآمنة—مثل القواطع والصمامات—في بيئات تتطلب استجابة عالية السرعة ومراقبة تيار مدمجة للحفاظ على حالة عملية آمنة.

التكوين الفني

يستخدم X20SO2110 هيكل إخراج "الجانب العالي والجانب المنخفض" (النوع A)، والذي يوفر ميزة أمان كبيرة من خلال تمكين فصل المشغل في كابل الاتصال الخاص به في جميع سيناريوهات الخطأ. تدمج الوحدة نبضات اختبار OSSD (جهاز تبديل إشارة الإخراج) بمدة أقل من 500 ميكروثانية لاكتشاف الدوائر القصيرة والأخطاء المتقاطعة دون تعطيل الحمل. بالإضافة إلى ذلك، تتميز بمراقبة تيار متقدمة لاكتشاف الدائرة المفتوحة ومزودة بحماية ضد إعادة التشغيل التلقائي في حالة حدوث أخطاء في الشبكة. يتم نقل البيانات عبر بروتوكول openSAFETY مما يضمن اتصالًا آمنًا عبر شبكة التحكم.

المواصفات الفنية

الأسئلة الفنية المتكررة

ما هي الفوائد الأساسية للسلامة في نسخة الإخراج من النوع A؟

تستخدم مخرجات النوع A آلية تبديل مزدوجة (الجانب العالي والجانب المنخفض) لكل مشغل. يضمن هذا إمكانية فصل المشغل بأمان حتى إذا تم توصيل أحد جانبي كابل الاتصال بالأرض أو جهد الإمداد، مما يوفر حماية متفوقة مقارنة بالتبديل التقليدي على الجانب العالي.

كيف تكتشف الوحدة خطأ الدائرة المفتوحة؟

يستخدم X20SO2110 قياس التيار الداخلي. إذا انخفض التيار الخارج عن 10 مللي أمبير، تطلق الوحدة إشارة "CurrentOK = FALSE". يسمح هذا لمنطق السلامة بتحديد الأسلاك المقطوعة أو المشغلات المعطلة في الوقت الحقيقي.

هل هذه الوحدة متوافقة مع كتل التوصيل القياسية (غير الآمنة)؟

لا. للحفاظ على سلامة الوظائف ومنع الإدخال الخاطئ للأجهزة، تتطلب X20SO2110 كتلة طرفية بمفتاح أمان 12 دبوس (X20TB12) ووحدة ناقل بمفتاح أمان، يجب طلبها بشكل منفصل.

دليل الهندسة والتركيب

• قيود تأريض المشغل: نظرًا لأن X20SO2110 وحدة من النوع A (الجانب العالي/الجانب المنخفض)، يجب ألا يكون للمشغلات المتصلة (المرحلات، الصمامات) مرجع قائم إلى جهد الأرض. يجب توصيل المشغل حصريًا إلى طرفي الإخراج في الوحدة للسماح لمنطق الفصل الآمن بالعمل بشكل صحيح.




• إدارة الحمل السعوي: تم تصنيف الوحدة لتحمل حمل سعوي أقصى يبلغ 100 نانوفاراد. عند استخدام كابلات طويلة لتوصيل المشغلات الميدانية، احسب السعة الكلية للكابل. يمكن أن تؤثر السعة الزائدة على نبضات اختبار OSSD، مما قد يتسبب في تقارير خاطئة عن أخطاء التداخل أو دخول الوحدة في حالة أمان فشل.




• التخفيض الحراري: بينما تدعم الوحدة حتى 60 درجة مئوية في التركيب الأفقي، يقل الحد الأقصى لدرجة حرارة البيئة المسموح بها إلى 50 درجة مئوية عند التركيب الرأسي. بالنسبة لرفوف السلامة عالية الكثافة، تأكد من وجود مسافة لا تقل عن 12.5 مم بين شريحة الإدخال/الإخراج الآمنة والوحدات المجاورة ذات الحرارة العالية لضمان توقيت OSSD موثوق.
