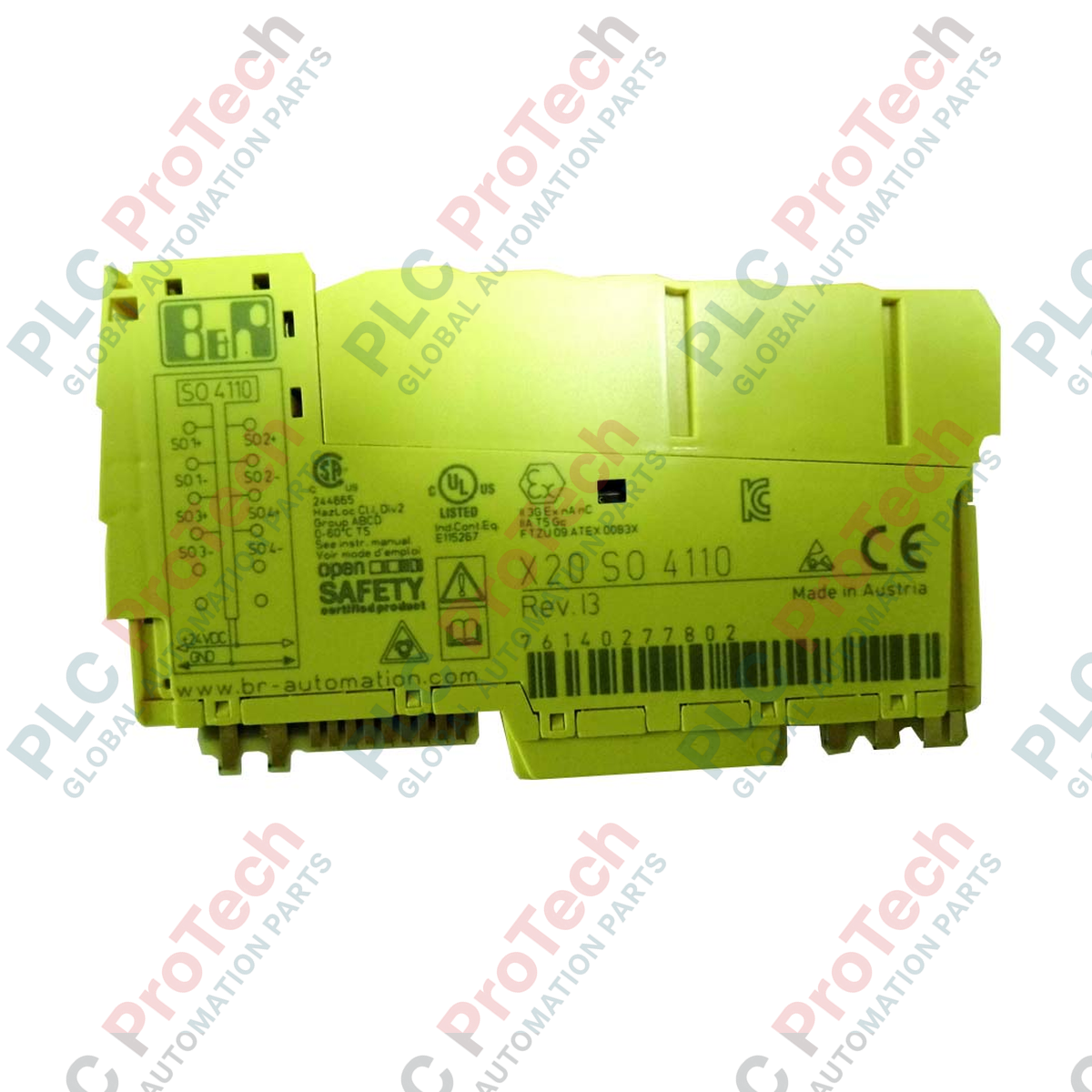

وحدة خرج رقمي آمنة من سلسلة X20 من B&R، X20SO4110

نظرة عامة على المنتج

إن  X20SO4110 (X20SO4110) هو وحدة خرج أمان عالية التكامل من سلسلة B&R X20، صُممت خصيصًا للتطبيقات التي تتطلب أعلى معايير السلامة حتى SIL 3 وPLe. تتميز هذه الوحدة بأربعة مخارج رقمية آمنة من النوع A مع مراقبة تيار مدمجة، ما يجعلها مكوّنًا أساسيًا للتحكم في المشغلات المرتبطة بالسلامة، مثل الموصلات وصمامات الأمان وأنظمة المكابح. وقد صُممت  X20SO4110 بقدرة OSSD (جهاز تبديل إشارة الخرج)، مع عرض نبضة اختبار يقل عن 500 ميكروثانية. وتتيح قدرة التشخيص السريعة هذه للنظام اكتشاف حالات القصر والأعطال المتقاطعة في الوقت الفعلي دون مقاطعة تشغيل المشغلات المتصلة، ما يضمن أقصى جاهزية للآلة في البيئات الصناعية الخطرة.

التهيئة التقنية

تركّز البنية hardware لوحدة  X20SO4110 على اكتشاف الأعطال استباقيًا والموثوقية التشغيلية. ويُقيّم كل مخرج من المخارج الأربعة عند 24 VDC و0.5 A، كما يشتمل على إلكترونيات متطورة لمراقبة التيار توفر تغذية راجعة إلى وحدة المعالجة المركزية للسلامة. ويشير تصنيف الخرج «النوع A» إلى منطق تبديل متخصص مصمم لقيادة أحمال السلامة مع الحفاظ على «حالة آمنة» عند انقطاع الطاقة أو حدوث عطل في أحد المكوّنات الداخلية. وباستخدام بروتوكول openSAFETY عبر POWERLINK، تندمج  X20SO4110 بسلاسة في منظومة B&R للسلامة، وتوفر بيانات تشخيصية دقيقة تتيح لفرق الصيانة تحديد أعطال الأسلاك أو مشكلات الأحمال المحددة قبل أن تؤدي إلى توقف كامل للنظام.

المواصفات التقنية

الأسئلة الشائعة التقنية

ما فائدة عرض نبضة OSSD الذي يقل عن 500 ميكروثانية؟

تتيح نبضات اختبار OSSD فائقة القِصر لـ  X20SO4110 إجراء تشخيص ذاتي مستمر (للتحقق من وجود حالات قصر إلى 24 V أو 0 V) دون أن «يرى» الحمل المتصل النبضة. ويمنع ذلك المشغلات الحساسة أو المرحلات عالية السرعة من الوميض أو الفصل أثناء فحوصات السلامة.

هل يمكن استخدام هذه الوحدة مع وحدات PLC المركزية غير المخصصة للسلامة؟

تتطلب  X20SO4110 وحدة معالجة مركزية للسلامة من B&R (مثل سلسلة X20SL) لإدارة منطق السلامة الخاص بها. وعلى الرغم من إمكانية وجودها فعليًا في محطة X20 تديرها وحدة معالجة مركزية قياسية، فلا يمكن التحكم في التبديل المرتبط بالسلامة إلا بواسطة وحدة تحكم معتمدة للسلامة عبر بروتوكول openSAFETY.

كيف تحسّن مراقبة التيار سلامة النظام؟

من خلال مراقبة تدفق التيار الفعلي، تستطيع الوحدة اكتشاف أعطال «الثبات على حالة» أو عدم تطابق الحمل. فإذا انحرف سحب التيار عن النمط المتوقع—بما يشير إلى تعطل ملف أو انقطاع سلك—يمكن للوحدة إرسال إشارة إلى وحدة تحكم السلامة لنقل الآلة فورًا إلى حالة آمنة.

دليل الهندسة والتركيب

• اعتبارات الأحمال السعوية: على الرغم من أن  X20SO4110 مصممة لأحمال السلامة الحثية (مثل الموصلات)، فإذا كنت تقود كابلات طويلة أو أجهزة ذات سعة داخلية مرتفعة، فتأكد من أن السعة الإجمالية لا تتداخل مع نبضات اختبار OSSD. فقد تؤدي السعة المفرطة إلى «تنعيم» نبضة الاختبار، ما يتسبب في إبلاغ الوحدة عن عطل قصر زائف.

• استخدام الصمام الثنائي الخارجي: عند تبديل الأحمال الحثية، تكون الحماية الداخلية للوحدة كافية عادةً. ومع ذلك، عند التبديل عالي التردد للغاية أو استخدام ملفات ذات حثية مرتفعة، يمكن أن تساعد إضافة صمام ثنائي تدوير حرجي خارجي بالقرب من الحمل على تقليل التداخل الكهرومغناطيسي وإطالة عمر ترانزستورات خرج الوحدة.

• الفصل الآمن للدوائر: للحفاظ على تكامل SIL 3/PLe، ينبغي فصل أسلاك الحقل الخاصة بالمخارج الآمنة ماديًا عن الأسلاك غير المرتبطة بالسلامة داخل مجاري الكابلات. استخدم ألوانًا مميزة للكابلات (الأصفر عادةً لدوائر السلامة)، وتأكد من حماية الكابلات من الأضرار الميكانيكية لتقليل خطر التوصيل المتقاطع.
