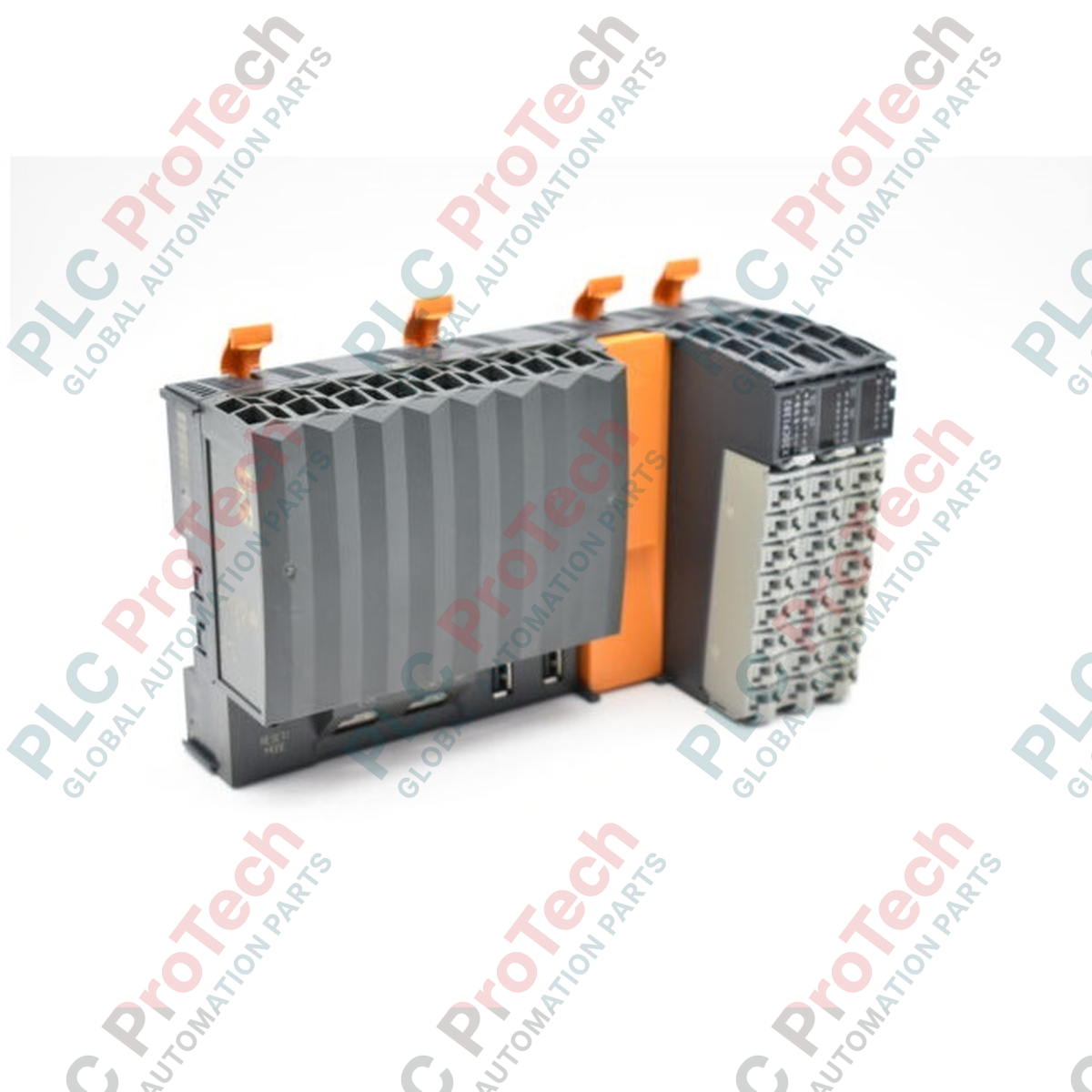

وحدة تحكم وحدة المعالجة المركزية مدمجة إنتل x86 سلسلة X20CP1382 من B&R X20

نظرة عامة على المنتج

تُعد وحدة التحكم المركزية المدمجة عالية الأداء X20CP1382 (X20CP1382) من نظام B&R X20، مصممة لتوفير قوة معالجة قوية للتطبيقات الصناعية المعقدة. مزودة بمعالج متوافق مع Intel x86 بسرعة 400 ميجاهرتز ومعالج I/O مدمج، تتفوق هذه الوحدة في تنفيذ مهام الإدخال/الإخراج في الخلفية دون استهلاك دورات المعالج الرئيسية. توفر اتصالاتها المتعددة على اللوحة، بما في ذلك Ethernet وPOWERLINK مع سلسلة الاستجابة للاستطلاع وCAN bus، خيارًا مثاليًا لأتمتة متوسطة الحجم في قطاعات مثل الطاقة المتجددة، التعبئة عالية السرعة، وتصنيع المعادن الدقيقة. تجمع X20CP1382 بين 30 نقطة إدخال/إخراج رقمية ومدخلين تماثليين في وحدة واحدة بدون مروحة، مما يوفر مساحة مع الحفاظ على أعلى درجات الاعتمادية في بيئات الإنتاج المتطلبة على مدار الساعة.

التكوين الفني

تم تصميم بنية الأجهزة في X20CP1382 لطول العمر والتشغيل بدون صيانة. تحتوي على 256 ميجابايت DDR3 SDRAM و2 جيجابايت ذاكرة فلاش eMMC مدمجة، مع قدرة كتابة مضمونة تصل إلى 40 تيرابايت لتسجيل البيانات الكثيفة. ميزة رئيسية في البنية هي وجود 32 كيلوبايت FRAM للمتغيرات الدائمة، مما يضمن الاحتفاظ ببيانات العمليات الحيوية لأكثر من 10 سنوات دون الحاجة إلى بطارية. تتضمن الوحدة فتحة واجهة معيارية واحدة، تسمح بتوسيع الحافلة الميدانية مع الحفاظ على شكلها المدمج. الاتصالات مرنة للغاية، تدعم RS232 وUSB 2.0 وX2X Link، مع ساعة زمن حقيقية مدمجة مدعومة لمدة لا تقل عن 300 ساعة عبر مكثفات داخلية.

المواصفات الفنية

الأسئلة الفنية المتكررة

كيف يحسن معالج الإدخال/الإخراج المدمج أداء النظام؟

يدير معالج الإدخال/الإخراج المدمج معالجة نقاط البيانات بشكل مستقل في الخلفية. هذا يخفف العبء عن معالج Intel x86 الرئيسي، مما يسمح له بالتركيز بالكامل على منطق التحكم والخوارزميات المعقدة، مما يؤدي إلى استقرار أكثر في أزمنة دورات فئة المهام تصل إلى 1 مللي ثانية.

هل هناك حاجة إلى بطارية للحفاظ على البيانات الدائمة أثناء انقطاع التيار؟

لا، يستخدم X20CP1382 ذاكرة FRAM بسعة 32 كيلوبايت للمتغيرات الدائمة، والتي توفر احتفاظًا بالبيانات لأكثر من 10 سنوات دون الحاجة إلى بطارية، مما يقلل من تكاليف الصيانة طويلة الأمد والأثر البيئي.

ما هي متطلبات خطوط الإشارة عالية السرعة في هذه الوحدة؟

لضمان سلامة الإشارة للمدخلات والمخرجات الرقمية عالية السرعة، يجب استخدام خطوط محمية. الحد الأقصى لطول الخط المسموح به لهذه الإشارات عالية السرعة هو 20 مترًا لمنع التداخل الكهرومغناطيسي الذي قد يؤثر على دقة دورة 1 مللي ثانية.

دليل الهندسة والتركيب

• التأريض والتأشية: بالنسبة لـ CAN bus المدمج وI/O عالي السرعة، تأكد من توصيل الدرع بأرض منخفضة المقاومة عند نقطة دخول خزانة التحكم. يعتمد نظام X20 على سكة DIN للتأريض الوظيفي؛ تأكد من أن السكة غير مطلية وموصلة بشكل صحيح بأرض النظام.

• إدارة ذاكرة الفلاش: بالرغم من أن ذاكرة eMMC بسعة 2 جيجابايت مصممة لتحمل 40 تيرابايت من الكتابات الإجمالية، يجب على المهندسين تحسين روتين التسجيل. في التطبيقات التي تتطلب 21.9 جيجابايت/يوم من الكتابات، تم تصميم الفلاش ليعمل لمدة لا تقل عن 5 سنوات. للتطبيقات التي تتطلب كثافة بيانات عالية جدًا، يُنصح باستخدام الفتحة المعيارية لتوسيع التخزين الخارجي.

• التخطيط الحراري والمساحي: الوحدة بدون مروحة وتستهلك تقريبًا من 5.5 إلى 8.6 واط حسب حمل الإدخال/الإخراج. لتحقيق تبريد مثالي، حافظ على اتجاه تركيب X20 القياسي (عمودي). تتضمن العبوة لوحة غطاء نهاية يمينية وثلاثة كتل طرفية بـ16 دبوسًا؛ تأكد من تركيبها لحماية الدوائر الداخلية من الأوساخ والحفاظ على متانة IP20.
