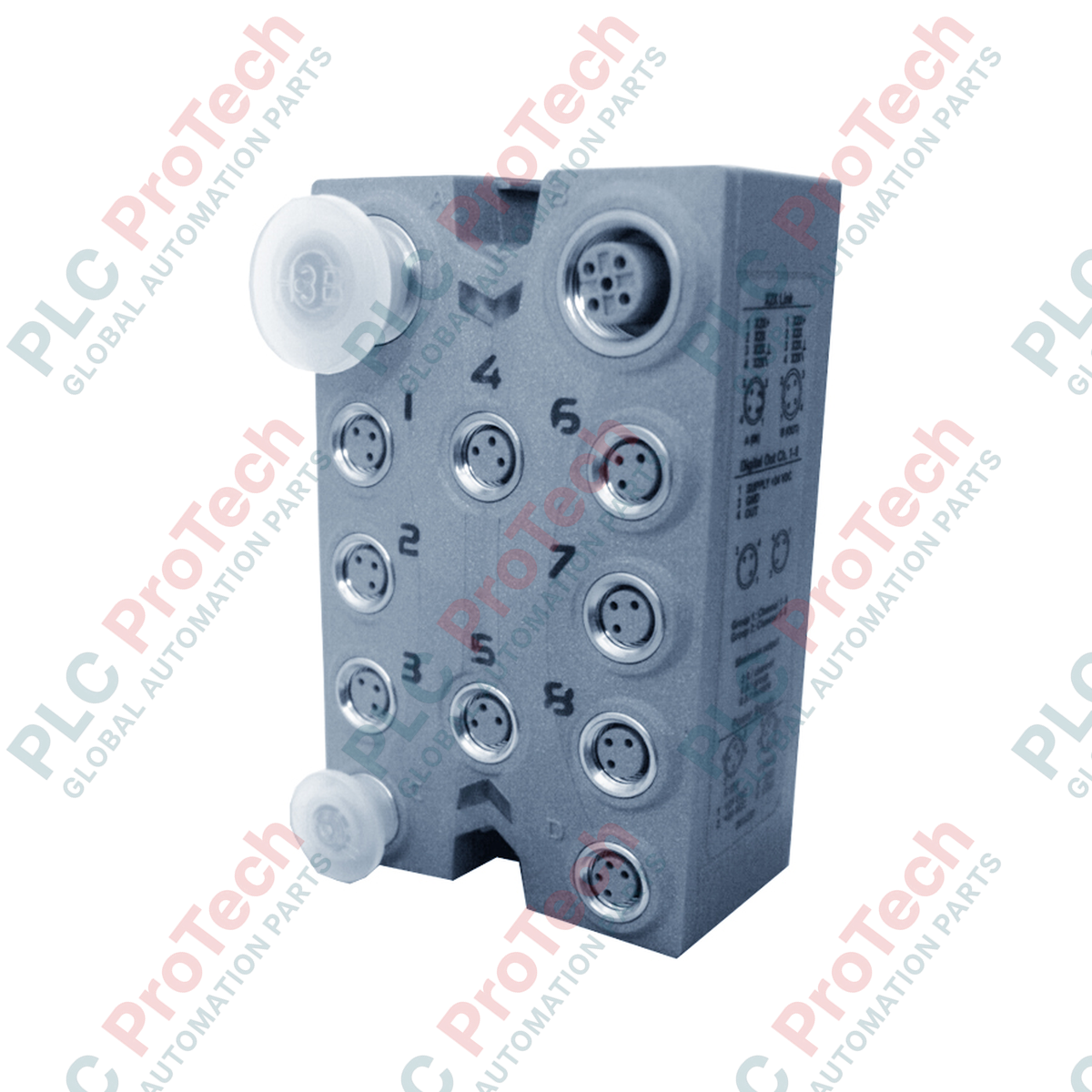

وحدة خرج رقمي 8 قنوات سلسلة X67DO1332 من B&R X67

نظرة عامة على المنتج

يُعد X67DO1332 (X67DO1332) وحدة إخراج رقمية مقاومة للصدمات من نظام B&R X67، مصممة للأتمتة اللامركزية حيث يتطلب التحكم عالي الأداء مباشرة في الميدان. توفر هذه الوحدة 8 مخارج رقمية بقوة 24 فولت تيار مستمر، مما يجعلها خيارًا موثوقًا لتشغيل الصمامات الكهرومغناطيسية، والمشغلات الصغيرة، وأجهزة الإشارة دون الحاجة إلى خزانة تحكم واقية (مصنفة IP67). تم تصميم X67DO1332 لبيئات صناعية شاقة مثل خطوط إنتاج السيارات، وأنظمة النقل، ومراكز تشغيل CNC، حيث تبسط التكامل على مستوى الميدان من خلال تشخيص الحالة المدمج واتصال الحافلة عالي السرعة، مما يقلل بشكل فعال من تكاليف الأسلاك ويقلل من وقت توقف النظام.

التكوين الفني

تم بناء بنية X67DO1332 لتحقيق أقصى قدر من الشفافية والموثوقية على مستوى الميدان. تتميز بمؤشرات حالة فردية لكل قناة، مما يسمح لفرق الصيانة بالتحقق الفوري من وظيفة الإدخال/الإخراج في نقطة التركيب. كما تراقب الوحدة جهد الإمداد ووظيفة الحافلة الداخلية، مقدمة تغذية راجعة تشخيصية شاملة إلى وحدة التحكم المركزية PLC. تأتي الوحدة في هيكل مضغوط مقاوم للاهتزاز (حوالي 4.2 × 5.3 × 8.5 سم)، وتستخدم موصلات M12 قياسية لتوصيل سريع وآمن. يركز التصميم الإلكتروني على تردد تبديل عالي وحماية قوية، مما يضمن أداءً مستقرًا حتى في البيئات التي تتعرض لتداخل كهرومغناطيسي كبير وإجهاد ميكانيكي.

المواصفات الفنية

الأسئلة الفنية المتكررة

هل يتطلب X67DO1332 خزانة تحكم؟

لا، فإن X67DO1332 مصنف IP67، مما يعني أنه محمي بالكامل من دخول الغبار والغمر في الماء. تم تصميمه خصيصًا ليتم تركيبه مباشرة على إطار الماكينة أو في الميدان، مما يلغي الحاجة إلى مساحة وتكاليف خزانات الكهرباء التقليدية.

كيف يمكنني استكشاف عطل في مخرج هذه الوحدة؟

كل من القنوات الثمانية للمخرج مزودة بمؤشر LED مخصص للحالة. إذا أمر البرنامج بتشغيل مخرج وبقي LED المحلي مطفأً، فهذا يشير إلى مشكلة في مصدر الطاقة أو عطل في القناة المحددة. كما يراقب المتحكم المركزي مؤشر LED "وظيفة الحافلة" لضمان تواصل الوحدة بشكل صحيح مع وحدة التحكم الرئيسية PLC.

ما هو نوع الموصل الموصى به لهذه الوحدة؟

تستخدم الوحدة موصلات M12 الصناعية القياسية. يُنصح باستخدام مجموعات كابلات M12 المجمعة مسبقًا لضمان سلامة ختم IP67 وتوفير اتصال مقاوم للاهتزاز عالي للتيارات الخارجة 24 فولت تيار مستمر.

دليل الهندسة والتركيب

• ختم الموصلات وعزم الشد: للحفاظ على تصنيف البيئة IP67، يجب ختم جميع موصلات M12 (بما في ذلك المنافذ غير المستخدمة). يجب تركيب أغطية ختم M12 على المنافذ غير المستخدمة. دائماً قم بشد الموصلات حسب عزم الشد المحدد من الشركة المصنعة (عادة 0.6 نيوتن متر) لمنع دخول الرطوبة الناتج عن التمدد الحراري أو الاهتزاز.

• إدارة الحمل والارتداد الحثي: عند تشغيل أحمال حثية مثل صمامات هيدروليكية أو صمامات كهرومغناطيسية كبيرة، تأكد من أن الأسلاك لا تتجاوز الأطوال الموصى بها لمنع ارتفاعات الجهد. على الرغم من أن الوحدة تحتوي على حماية داخلية، يمكن لإضافة دايودات ارتداد خارجية على جانب الحمل أن تطيل عمر الترانزستورات المخرجة في التطبيقات ذات الدورات العالية.

• التأريض والتركيب في الميدان: يجب تركيب الوحدة على سطح معدني مؤرض كلما أمكن ذلك. هذا يوفر مسارًا منخفض المقاومة للتداخل الكهرومغناطيسي (EMI). إذا تم التركيب على أسطح غير موصلة، تأكد من توصيل سلك تأريض وظيفي مخصص (FE) إلى نقطة التأريض في الوحدة للحفاظ على استقرار الإشارة عبر الحافلة.
