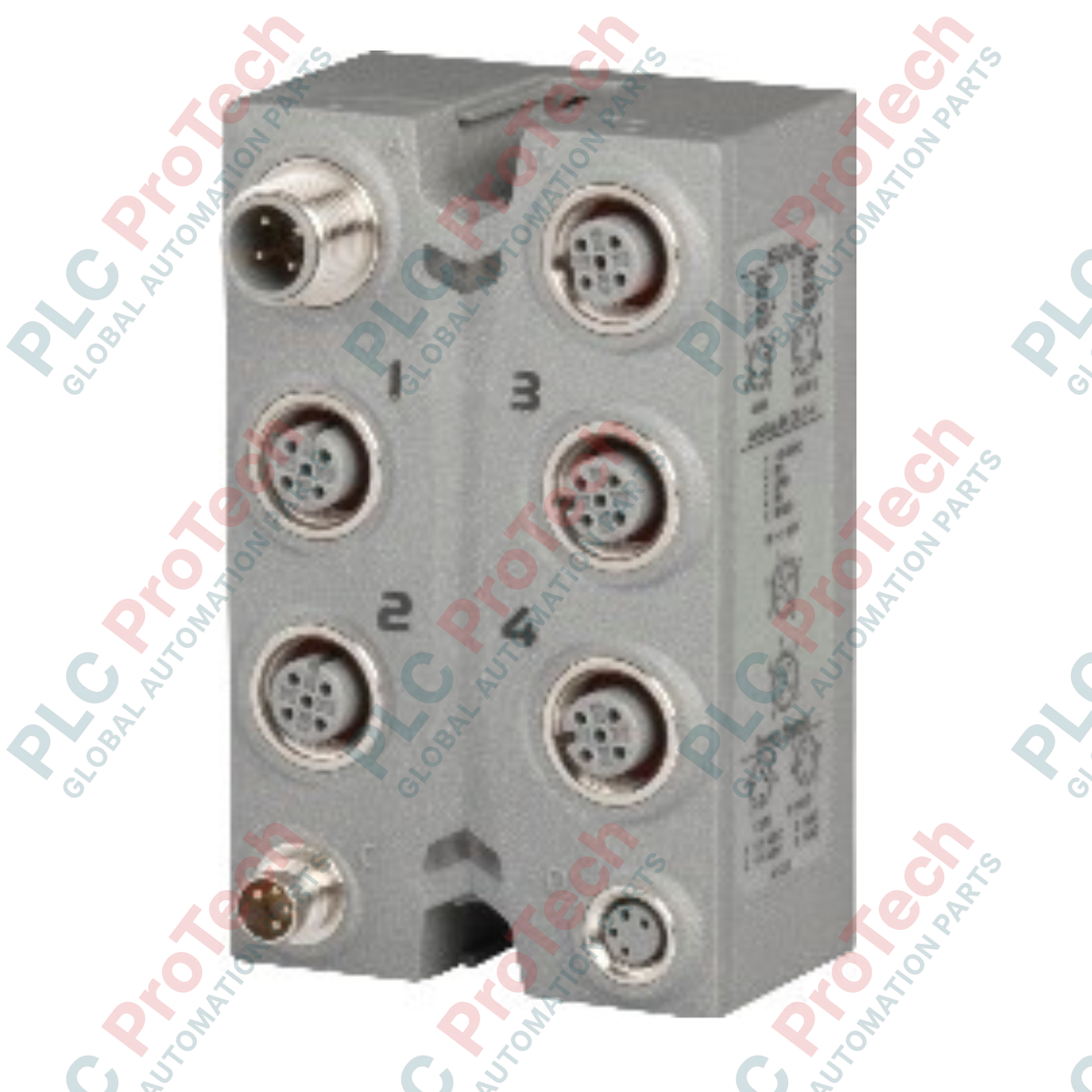

وحدة إدخال تماثلي 4 قنوات سلسلة X67AI1323 من B&R X67

نظرة عامة على المنتج

يُعد X67AI1323 (X67AI1323) وحدة إدخال تماثلية متينة ضمن نظام B&R X67، مصممة لجمع البيانات بدقة عالية في بيئات الأتمتة اللامركزية. تحتوي هذه الوحدة على 4 مداخل تماثلية، وهي مُحسّنة لإشارات التيار الصناعية القياسية، وتدعم نطاقي 0 إلى 20 مللي أمبير و4 إلى 20 مللي أمبير. تم تصميمها لإلغاء الحاجة إلى خزانات تحكم واقية (مصنفة IP67)، مما يجعلها مثالية لمراقبة العمليات في البيئات الخارجية أو التي تتطلب غسيلًا مثل معالجة مياه الصرف الصحي، واستكشاف النفط والغاز، وإنتاج الأغذية. تضمن X67AI1323 تكامل إشارة متفوق ومتانة النظام مع حماية مدمجة من الدائرة القصيرة ونطاق تشغيل واسع، مما يسهل الحصول على تغذية راجعة في الوقت الحقيقي من أجهزة استشعار الضغط والتدفق والمستوى الموجودة مباشرة في مستوى الحقل.

التكوين الفني

يركز هيكل X67AI1323 على إدارة طاقة قوية وحماية المستشعرات. يعمل على مصدر طاقة اسمي 24 فولت تيار مستمر مع نطاق جهد مسموح به واسع من 18 إلى 30 فولت تيار مستمر. من الميزات البارزة وجود مصدر طاقة مدمج للمستشعر قادر على توفير حتى 12 واط، مما يبسط توصيل الأسلاك في الموقع من خلال تزويد المستشعرات المتصلة مباشرة عبر الوحدة. تشمل الدائرة آلية ذكية لحماية الدائرة القصيرة تحد من التيار الإجمالي إلى 0.5 أمبير. في حالة حدوث عطل عند 500 مللي أمبير، تدير الوحدة انخفاضًا متحكمًا في الجهد (بحد أقصى 2 فولت تيار مستمر)، مما يضمن بقاء بقية جزء الإدخال/الإخراج قيد التشغيل مع حماية القناة المعطوبة المحددة.

المواصفات الفنية

الأسئلة الفنية المتكررة

هل يدعم X67AI1323 تكوينات المستشعر ذات السلكين أو الثلاثة أسلاك؟

تم تصميم الوحدة لدعم تكوينات حلقات التيار المختلفة. مع وجود مصدر طاقة مدمج للمستشعر يوفر حتى 12 واط، فهي فعالة بشكل خاص لتغذية أجهزة الإرسال ذات السلكين حيث يشترك الإشارة والطاقة في نفس زوج الأسلاك.

ماذا يحدث إذا حدث قصر في كابل المستشعر في الموقع؟

الوحدة محمية بالكامل من الدائرة القصيرة. إذا حدث قصر عند 500 مللي أمبير، تقوم منطق الحماية الداخلية بإحداث انخفاض جهد أقصى قدره 2 فولت تيار مستمر لاستقرار النظام. ستبلغ التشخيصات المدمجة عن حالة العطل إلى وحدة التحكم، بينما تمنع الأجهزة تلف المسارات الداخلية للوحدة.

كيف تؤدي الوحدة في البيئات شديدة البرودة؟

تم تصنيف X67AI1323 للعمل حتى -25 درجة مئوية والتخزين حتى -40 درجة مئوية. هذا يجعلها مناسبة للمرافق الصناعية غير المدفأة أو الحاويات الخارجية في المناخات المعتدلة وشبه القطبية، بشرط تركيبها وفقًا لإرشادات تركيب B&R.

دليل الهندسة والتركيب

• دقة حلقة التيار: عند استخدام نطاق 4 إلى 20 مللي أمبير، تأكد من أن مقاومة الحمل القصوى للمستشعر متوافقة مع جهد خرج الوحدة (جهد الإمداد مطروحًا منه انخفاض الحماية). للمتطلبات عالية الدقة، استخدم كابلات M12 محمية لتقليل التداخل الكهرومغناطيسي على الإشارة التناظرية، مع تأريض الدرع فقط عند نقطة الأرض الوظيفية المخصصة في الوحدة.

• إدارة الحرارة لطاقة المستشعر: بينما يمكن للوحدة توفير حتى 12 واط للمستشعرات الخارجية، يساهم ذلك في تبديد الحرارة الداخلي. إذا كانت الوحدة تعمل عند الحد الأعلى من نطاق درجة حرارتها (60 درجة مئوية)، تأكد من وجود تدفق هواء كافٍ حول الغلاف لمنع تقليل دقة القياس بسبب الحرارة.

• أمان توصيل M12: للحفاظ على تصنيف IP67 وضمان اتصال كهربائي مستقر للإشارات التناظرية الحساسة، استخدم مفتاح عزم معاير لشد موصلات M12 إلى 0.6 نيوتن متر. قد يؤدي عزم الشد غير الكافي إلى تسرب الرطوبة، مما يسبب "انجراف" في القيم التناظرية أو حلقات الأرض.
