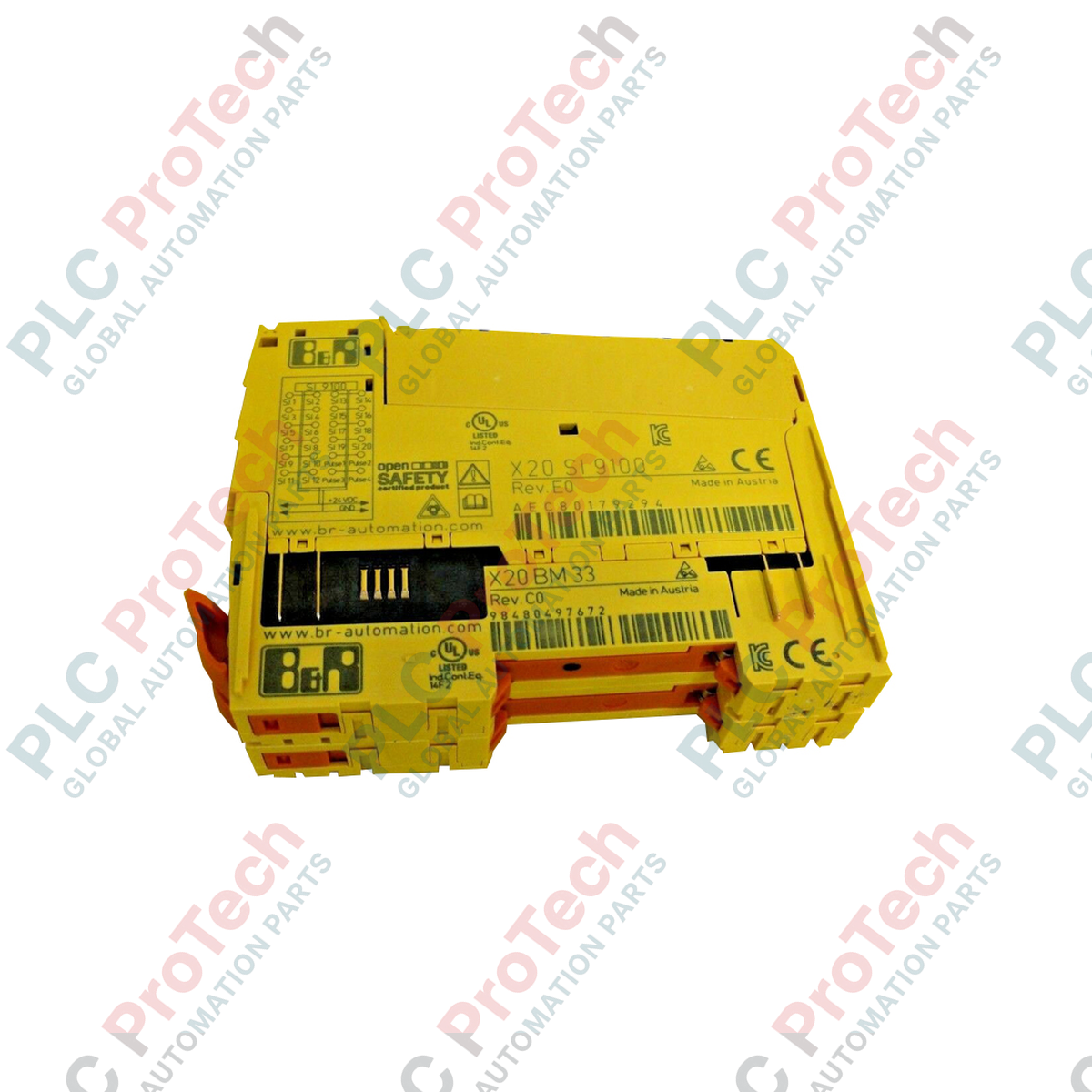

وحدة إدخال رقمية آمنة لنظام B&R X20 ‏X20SI9100

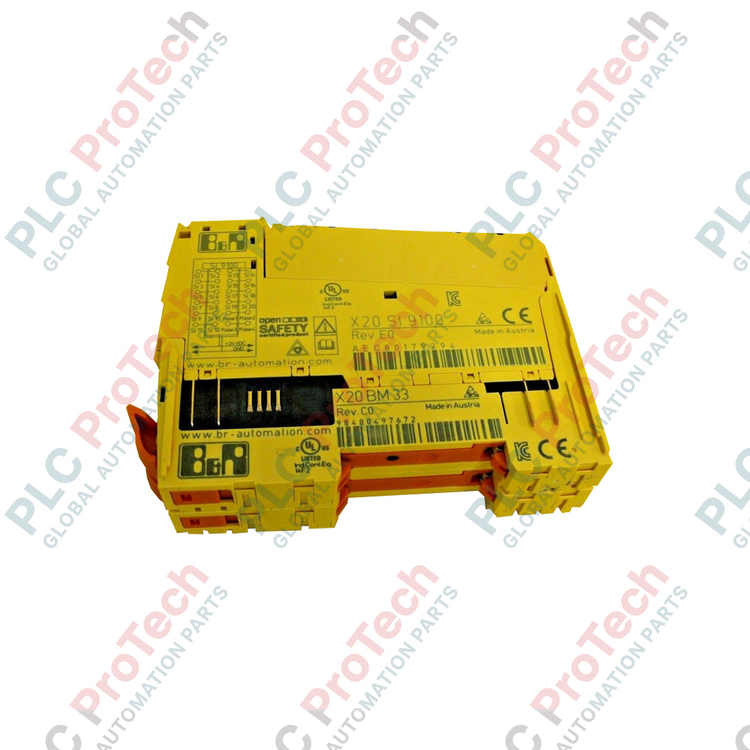

نظرة عامة على المنتج

إن  X20SI9100 (X20SI9100) هو وحدة إدخال رقمية للسلامة عالية الكثافة، صُممت لنظام B&R X20 وتلبي أكثر متطلبات السلامة الوظيفية صرامةً في البيئات الصناعية. تتميز هذه الوحدة بـ20 مدخلاً رقمياً آمناً من النوع A و4 مخارج نبضية، وتعمل بجهد اسمي قدره 24 VDC. وهي مكوّن أساسي في أنظمة السلامة المُجهزة بالأجهزة (SIS) في قطاعات مثل تصنيع السيارات، والتغليف عالي السرعة، وخطوط التجميع الروبوتية، حيث تُعد الاستجابة الفورية لإيقافات الطوارئ، وستائر الضوء، أو بوابات السلامة أمراً إلزامياً. ومن خلال دمج التشخيصات الداخلية والحماية من عكس القطبية، تضمن  X20SI9100 أقصى توافر للنظام وسلامته، ما يسهّل الوصول إلى حالة آمنة حتى أثناء أعطال الأجهزة أو التوصيلات، ويحمي بذلك الأفراد والآلات عالية القيمة.

التهيئة الفنية

تم تحسين البنية hardware لوحدة X20SI9100 لمعالجة السلامة عالية السرعة، مع زمن دورة أقصى للإدخال/الإخراج يبلغ 1600 ميكروثانية. وتُصنّف المداخل الرقمية الآمنة العشرون على أنها من النوع A، ما يوفر واجهة متينة لمستشعرات السلامة. ويسمح تضمين 4 مخارج نبضية باكتشاف الأعطال المتقاطعة ومراقبة توصيلات المداخل، مما يضمن تحديد الدوائر القصيرة أو انقطاع الكابلات في الوقت الفعلي. وتتم إدارة الطاقة بكفاءة عبر ناقل X20، مع استهلاك منخفض للناقل يبلغ 0.4 W، بينما تستهلك دوائر الإدخال/الإخراج الداخلية 1.6 W. وتدعم الوحدة «وضع انقطاع الإشارة» ضمن نطاق الوحدة بالكامل، بما يضمن سلوكاً متوقعاً أثناء انقطاعات الإشارة. وبما أنها وحدة غير مستقلة، فإنها تتطلب وحدة تحكم للسلامة (SafeLOGIC) لإدارة بروتوكول السلامة وتنفيذ المنطق عبر الشبكة.

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف تعزز المخارج النبضية الأربعة مستوى السلامة في X20SI9100؟

تُستخدم المخارج النبضية لتزويد مستشعرات السلامة بالطاقة. ومن خلال إرسال أنماط نبضية فريدة، تستطيع الوحدة اكتشاف «التداخل المتبادل» أو الدوائر القصيرة بين قنوات الإدخال. وإذا لم يتطابق النمط النبضي المستقبَل على أحد المداخل مع النبضة الخارجة المعيّنة له، فإن الوحدة تُفعّل فوراً طلب سلامة أو حالة عطل.

ما أهمية «وضع انقطاع الإشارة» في وحدة السلامة هذه؟

يتيح وضع انقطاع الإشارة للوحدة الحفاظ على حالة آمنة محددة مسبقاً أو الانتقال إليها حتى إذا انقطع الاتصال مؤقتاً بوحدة تحكم السلامة المركزية. ويضمن ذلك بقاء الإدخال/الإخراج المحلي خاضعاً لمعايير السلامة المتحكم بها، بغض النظر عن استقرار الشبكة.

هل يمكن توصيل مستشعرات قياسية (غير آمنة) بمدخلات X20SI9100؟

رغم إمكانية توصيل المستشعرات القياسية من الناحية الفنية، فإن ذلك سيلغي اعتماد السلامة الخاص بتلك الدائرة. وللحفاظ على الامتثال لمعياري SIL3/PLe، يجب دمج أجهزة السلامة المعتمدة فقط مع هذه المداخل، مع استخدام المخارج النبضية لتوفير التغطية التشخيصية.

دليل الهندسة والتركيب

• توصيل المخارج النبضية: لتحقيق أقصى تغطية تشخيصية، تأكد من إقران المداخل الآمنة بالمخارج النبضية الخاصة بالوحدة (T0-T3). تجنب استخدام مصادر طاقة خارجية بجهد 24 VDC لتغذية مستشعرات السلامة إذا كانت مراقبة الأعطال المتقاطعة مطلوبة وفقاً لتقييم المخاطر.

• عكس القطبية والتأريض: رغم أن الوحدة تتميز بحماية مدمجة من عكس القطبية، تأكد من أن مرجع 0 V مشترك عبر قطاع السلامة لتجنب حلقات التأريض التي قد تتداخل مع تشخيصات النبض عالية السرعة.

• التوافق الكهرومغناطيسي (EMC): تتأثر إشارات السلامة بالتداخل عالي التردد. استخدم دائماً كابلات مجدولة محمية للمداخل الآمنة التي يتجاوز طولها 30 متراً. وتأكد من تأريض الغلاف بشكل صحيح عند نقطة دخول خزانة التحكم للحفاظ على سلامة دورة 1600 ميكروثانية.
