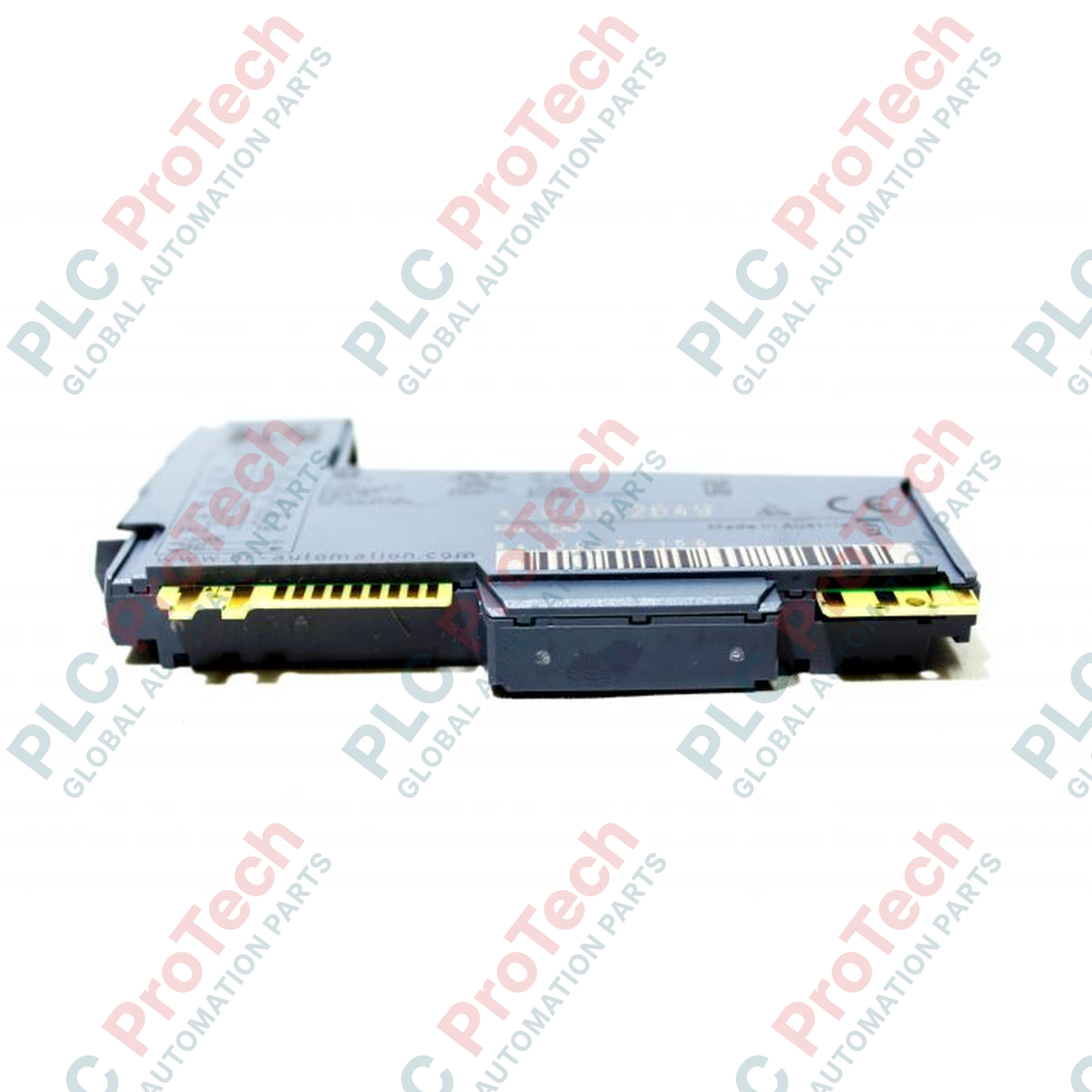

B&R X20DO2649 وحدة إخراج مرحل للنظام X20

نظرة عامة فنية وقيمة المنشأة

الـ X20DO2649 (X20DO2649تعمل ) ككتلة توسعة موثوقة للغاية لمخرجات المرحلات الرقمية ضمن بنية التحكم المعيارية B&R X20. وقد صُممت للتعامل مع العزل الكهربائي بين منطق المعالجة منخفض الجهد والمشغلات الميدانية عالية القدرة، وتتحكم هذه الوحدة في القنوات المنفصلة بمحطات توليد الطاقة، ومنشآت معالجة المياه، وخطوط المعالجة المعدنية. وتتميز بمخرجي مرحل مستقلين ذوي نقاط تلامس تحويل، مما يتيح لها تبديل تيارات حمل تصل إلى 5 أمبير عند 230 فولت تيار متردد أو 30 فولت تيار مستمر. وتلغي هذه القدرة الحاجة إلى مرحلات وسيطة خارجية عند إدارة المحركات منخفضة القدرة، والموصلات، وملفات اللولبي، أو مصفوفات المؤشرات. ويحد العزل أحادي القناة من انتقال الضوضاء الكهربائية عبر اللوحة الخلفية للنظام، مما يضمن استقرار تشغيل النظام ويقلل من فترات التوقف غير المخطط لها الناجمة عن أعطال حلقات التأريض.

واجهة النظام والبنية الوظيفية

يعمل الجهاز تحت رمز تعريف B&R الرسمي 0x20DA، ويرتبط مباشرة بوحدة التحكم المحلية أو العقدة اللامركزية عبر ناقل اللوحة الخلفية X20، مع استهلاك منخفض للطاقة الداخلية للناقل يبلغ 0.45 W. وتتمثل أبرز خصائص التصميم في العزل الكهربائي ثنائي القناة، إذ يوفر مسار دائرة منفصلاً لكل نقطة تلامس تبديل للتعامل بأمان مع الجهود المختلطة أو الأطوار المستقلة في فتحة وحدة واحدة. وتوفر مجموعة من مؤشرات LED التشخيصية المادية على الواجهة الأمامية تحديثات فورية للحالة، فتُظهر حالة تبديل الخرج، والسلامة المستمرة للوحدة الداخلية، وحالات اتصال الشبكة. ويُركّب الغلاف المادي المتين على قضبان DIN القياسية بجانب وحدات ناقل X20 وكتل التوصيل القياسية.

المواصفات الهندسية الفنية

الاستفسارات التشغيلية الشائعة

هل يمكن لهذه الوحدة تبديل مزيج من إشارات تحكم بجهد 24 VDC وأحمال شبكة بجهد 230 VAC في الوقت نفسه؟

نعم. بما أن خرجي المرحّل يتمتعان بعزل مستقل لكل قناة، فإن خطيهما المشتركين منفصلان تمامًا. يتيح هذا التصميم تشغيل حلقة تحكم تجريبية بجهد 24 VDC على القناة 1، مع تبديل ملف موصل لخط مستقل بجهد 230 VAC على القناة 2، من دون تداخل كهربائي أو دوائر قصر.

ما الاحتياطات المطلوبة عند تبديل أحمال حثية للغاية مثل صمامات الملف اللولبي؟

تولّد الأحمال الحثية نبضات جهد مرتد عالية الجهد أثناء دورات فصل التلامس، ما قد يسبب حدوث قوس كهربائي ويقصّر عمر المرحّل. يجب تركيب دائرة كبت خارجية على التوازي مع الحمل: استخدم صمامًا ثنائيًا حرّ الدوران لشبكات VDC أو شبكة كبت RC لخطوط تبديل VAC.

هل تتطلب الوحدة إعدادات تهيئة لضبط جهد تغذية الإدخال/الإخراج الداخلي؟

لا. تلامسات المرحّل خالية من الجهد وتُشغَّل ميكانيكيًا. يحدد التصنيف الاسمي 30 VDC / 240 VAC القيود الفيزيائية للتلامسات. وتبدّل الوحدة أي جهد مطبق ضمن نطاقاتها من صفر إلى 110 VDC أو من صفر إلى 264 VAC دون تعديلات برمجية.

توجيهات الهندسة الميدانية والسلامة

• كبت القوس الكهربائي وحماية التلامسات: عند تبديل ملفات حثية بأقصى تيار مقنن (5 A)، أضف مكونات حماية خارجية لمنع انصهار التلامسات. بالنسبة إلى دوائر التيار المتردد الحثية، وصّل دائرة كبت RC متوافقة على التوازي مباشرةً مع الحمل. وبالنسبة إلى دوائر التيار المستمر، استخدم صمامًا ثنائيًا سريع الاستعادة للحماية من الجهد المرتد. تقلل هذه الممارسة انتقال المادة على التلامسات المصنوعة من سبيكة فضة مطلية بالذهب، مما يضمن موثوقية تشغيل طويلة الأمد.

• فصل الأسلاك وإدارة الضوضاء داخل الخزانة: أبقِ خطوط أحمال التيار المتردد ذات الجهد العالي منفصلة عن أسلاك اتصالات التيار المستمر ذات الجهد المنخفض داخل مجاري الأسلاك. مرّر أسلاك خرج التلامس بجهد 230 VAC بعيدًا عن اللوحة الخلفية لوصلة X2X وكابلات الإشارات التناظرية القريبة. تمنع طريقة التوجيه هذه اقتران الضوضاء الكهرومغناطيسية بأنظمة القياس عالية الحساسية.

• عزم ربط الأطراف والتشخيص المرئي: استخدم كتلة الأطراف الأمامية المطابقة B&R X20 لتوصيل موصلات المجال. جرّد الأسلاك بالطول المحدد، وأحكم ربط أطراف البراغي بالعزم المناسب لمنع ارتفاع الحرارة الموضعي عند سحب تيارات عالية. أثناء التشغيل التجريبي، استخدم مؤشرات LED للحالة الفعلية للتحقق من حالة الخرج مقارنةً بمنطق برنامج PLC، مما يسهّل فحوصات التوصيل من نقطة إلى نقطة.
