الشركة المصنعة: B&R
رقم المنتج: X20HB8815
Country of origin:الولايات المتحدة
نوع المنتج: بوابة X20 POWERLINK، TCP/IP
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

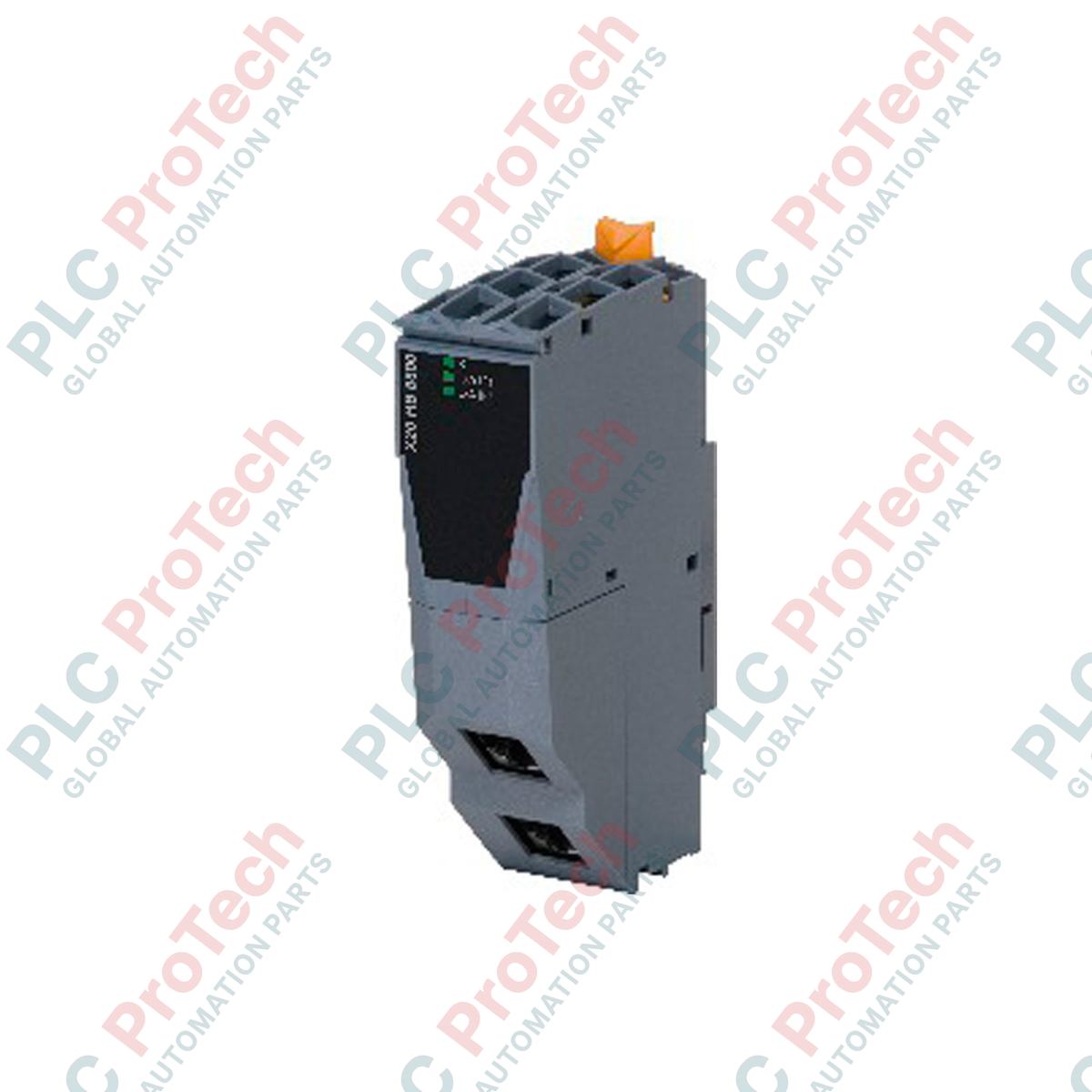

إن X20HB8815 (X20HB8815) بوابة اتصالات صناعية مصممة لمنصة النظام المعياري B&R X20. تعمل هذه الوحدة كعقدة مُتحكَّم بها عالية الكفاءة عبر POWERLINK، إذ تصل بين حلقات الإيثرنت الصناعية الحتمية والآنية وبنى الشبكات القياسية TCP/IP غير الآنية. وقد صُممت لتطبيقات الأتمتة المعقدة، مثل خطوط تجميع السيارات واسعة النطاق، وأنظمة توزيع المياه البلدية، وبنى التحكم في محطات الطاقة، حيث يجب توجيه بيانات المستشعرات والمحركات على مستوى الحقل بشفافية إلى شبكات SCADA أو MES أو شبكات المؤسسات ذات المستوى الأعلى. وتتضمن بنية الأجهزة الأساسية واجهة توسعة مدمجة تحتوي على ما يصل إلى فتحتين مخصصتين لوحدات توسعة المحاور، ما يتيح لمهندسي المصنع توسيع طوبولوجيات الشبكة المحلية ديناميكيًا دون إضافة أجهزة تبديل مستقلة منفصلة.
تتضمن الواجهة المادية للبوابة منفذي RJ45 محميين يدعمان أطوال مقاطع قياسية تصل إلى 100 متر كحد أقصى بين محطات الاتصال. وتدير الوحدة طبقتين متميزتين من الشبكة عبر هذين المنفذين: قناة POWERLINK عالية السرعة وآنية تعمل بمعدل نقل ثابت قدره 100 Mbit/s، وقناة TCP/IP قياسية بقدرات تفاوض تلقائي تبلغ 10/100 Mbit/s. وصُممت الوحدة للعمل المتواصل داخل الخزائن الكهربائية عالية الكثافة، وتحافظ على بصمة حرارية منخفضة بفضل استهلاك طاقة أقصى قدره 2 W من ناقل اللوحة الخلفية. وتضم مصفوفات التشخيص المدمجة مؤشرات LED واضحة للحالة، توفر تحديثات مرئية آنية عن الحالة الصحية العامة للوحدة ووظيفة اتصال الناقل النشطة.
| المعلمة | المواصفة الهندسية |
| الطراز | X20HB8815 |
| العلامة التجارية | B&R (Bernecker + Rainer) |
| فئة الوحدة | بوابة اتصالات نظام X20 |
| وظيفة العقدة | عقدة مُتحكَّم بها عبر POWERLINK |
| قدرة التوسعة | ما يصل إلى فتحتين لوحدات توسعة المحاور |
| الواجهة المادية | منفذا RJ45 محميان |
| الحد الأقصى لطول المقطع | 100 m بين محطتين |
| معدل نقل POWERLINK | 100 Mbit/s |
| معدل نقل TCP/IP | 10 / 100 Mbit/s (تفاوض تلقائي) |
| تبديد الطاقة | 2 W كحد أقصى |
| تشخيص الأجهزة | مؤشرات LED مدمجة لحالة الوحدة ووظيفة الناقل |
| بلد المنشأ | النمسا |
| وزن الشحن الإجمالي | 1.5 kg (مغلّف بواقٍ من التفريغ الكهروستاتيكي) |
ما الغرض المعماري الأساسي من استخدام بوابة X20HB8815؟
تعمل الوحدة كجدار حماية مُدار وجسر بيانات بين حلقة التحكم الآنية في الآلة (POWERLINK) وشبكة المصنع (TCP/IP). وتتيح استخراج المعلمات وآثار التشخيص والبيانات التشغيلية بواسطة البرامج الخارجية، من دون السماح لعواصف البث في الشبكة القياسية بالتأثير في المزامنة على مستوى الميكروثانية لمحركات الآلة.
كيف تعمل فتحَتا التوسعة في البوابة؟
تستوعب فتحَتا التوسعة المدمجتان وحدات توسعة محاور X20 المساعدة، مثل واجهات الألياف الضوئية. ويتيح ذلك تخصيص أنواع الوسائط المادية وكثافة المنافذ مباشرة على عقدة البوابة، مما يلغي الحاجة إلى مفتاح صناعي خارجي مستقل.
هل يمكن لهذه البوابة أن تعمل كعقدة إدارة POWERLINK (الماستر)؟
لا. فالوحدة X20HB8815 مُصنَّفة حصريًا كعقدة مُتحكَّم بها عبر POWERLINK (تابعة). وهي تتطلب وحدة CPU أساسية من X20 أو وحدة تحكم ماستر متقدمة لإدارة جدولة الشبكة الدورية عبر مقطع الناقل المحلي.
سلامة التدريع وتوجيه الكابلات: نظرًا إلى أن POWERLINK يتصل بسرعات عالية، يجب استخدام كابلات زوجية ملتفة مزدوجة التدريع (S/FTP) من الفئة الصناعية Category 5e أو أعلى. تأكد من أن الضفيرة المعدنية الخارجية لموصل RJ45 تلامس بشكل جيد المقبس المحمي في X20HB8815 لتوفير مسار منخفض الممانعة إلى الأرضي، ومنع التداخل الكهرومغناطيسي (EMI) من إفساد حزم البيانات الآنية.
سلامة تركيب وحدة التوسعة: قبل إدخال وحدات توسعة المحاور في الفتحات المساعدة لـ X20HB8815 أو إزالتها، اعزل مصدر إمداد الطاقة 24 VDC عن حامل X20 المحلي بالكامل. فقد يؤدي تعديل مخطط الأجهزة أثناء تزويد اللوحة الخلفية بالطاقة إلى حدوث تقويس دقيق على دبابيس الموصل، مما قد يتسبب في تلف دائم لمنطق التوجيه الداخلي.
مخطط تقسيم الشبكة: عند تهيئة واجهة TCP/IP للوصول إلى بيانات SCADA أو MES، خطط بعناية لتخصيصات عناوين IP في B&R Automation Studio. أبقِ متغيرات صورة العملية الآنية منفصلة عن عمليات نقل البيانات غير المتزامنة الكثيفة للحفاظ على تذبذب منخفض وأداء حتمي عبر مقطع شبكة POWERLINK الأساسي.
