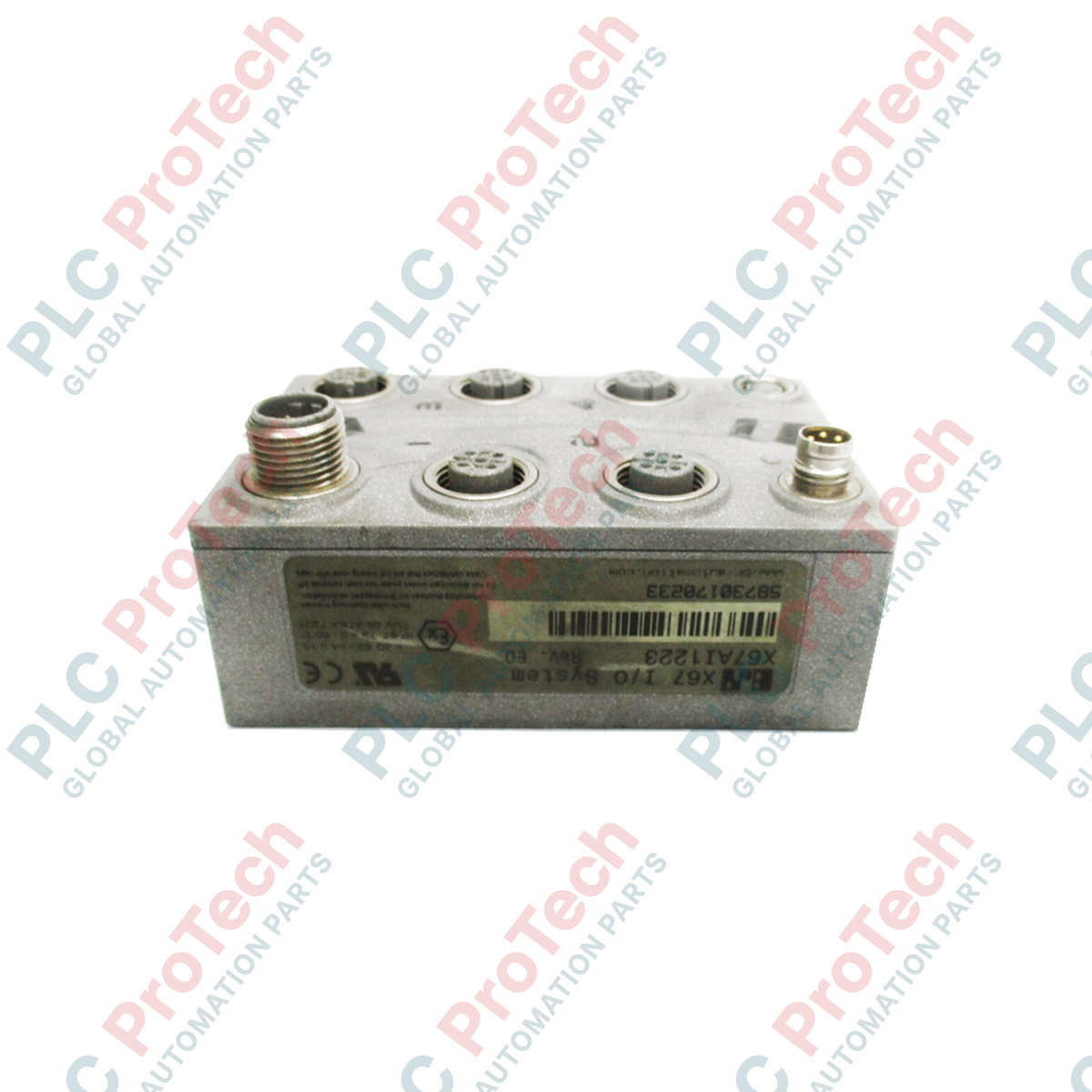

وحدة إدخال تناظرية بأربعة قنوات لنظام B&R X67 X67AI1223

نظرة عامة على المنتج

يُعد X67AI1223 (X67AI1223) وحدة إدخال تماثلية متينة مركبة ميدانيًا ضمن نظام B&R X67، مصممة خصيصًا للأتمتة اللامركزية دون الحاجة إلى خزانة تحكم. تتميز بأربعة مداخل تماثلية عالية الدقة بنطاق جهد +/- 10 فولت، وقد تم تصميم هذه الوحدة للتركيب المباشر على الآلات في بيئات صناعية قاسية. في قطاعات مثل الأتمتة المتنقلة، والمعدات الخارجية الثقيلة، وخطوط التصنيع واسعة النطاق، توفر X67AI1223 تغذية راجعة حساسة حيوية مع تقليل تعقيد الأسلاك. يضمن تصنيف الحماية IP67 جمع بيانات موثوق في وجود الغبار والرطوبة والاهتزازات الميكانيكية العالية، مما يتيح بنية تحكم موزعة حقيقية تقرب معالجة الإدخال/الإخراج من العملية الفيزيائية.

التكوين الفني

تم تحسين بنية X67AI1223 للمراقبة في الوقت الحقيقي، حيث توفر أربعة قنوات مستقلة قادرة على معالجة إشارات الجهد ثنائية القطب (+/- 10 فولت). تم تجهيز الأجهزة بمؤشرات حالة شاملة، بما في ذلك مصابيح LED مخصصة لوظائف الإدخال/الإخراج لكل قناة، بالإضافة إلى مصابيح LED لجهد الإمداد وحالة اتصال الحافلة. يتيح ذلك التشخيص الفوري في الموقع دون الحاجة إلى أدوات برمجية خارجية. تستخدم الوحدة موصلات M12 معيارية لإشارات الحقل، مما يضمن اتصالات آمنة ومقاومة للماء. تم تصميم هيكلها المدمج بعرض 53 مم للتركيب المباشر بالبراغي على إطار الآلة، مع استخدام نظام حافلة X67 لنقل البيانات عالي السرعة والمزامنة مع وحدة التحكم المركزية.

المواصفات الفنية

الأسئلة الفنية المتكررة

هل يتطلب X67AI1223 حاوية منفصلة؟

لا. وحدة X67AI1223 مصنفة IP67 ومصممة للتركيب بدون خزانة. يمكن تركيبها مباشرة على إطار الآلة أو النظام، بشرط أن تتم التوصيلات الكهربائية باستخدام موصلات M12 المصنفة بشكل مناسب.

ما فائدة نطاق الإدخال ثنائي القطب +/- 10 فولت؟

يسمح النطاق ثنائي القطب للوحدة بالتعامل مع أجهزة الاستشعار التي تقيس القيم الإيجابية والسلبية، مثل محولات الضغط التي تقيس كلًا من الفراغ والضغط، أو حساسات الموضع التي تحدد الإزاحة في اتجاهين من نقطة الصفر المركزية.

كيف تساعد مؤشرات الحالة في استكشاف الأخطاء وإصلاحها؟

كل من القنوات الأربع مزودة بمصباح LED يشير إلى حالتها الوظيفية. إذا كان الإشارة خارج النطاق أو حدث عطل في القناة، يوفر المصباح إشارة بصرية فورية. وبالاقتران مع مصابيح LED الخاصة بالحافلة والطاقة، يمكن للفنيين تحديد ما إذا كانت المشكلة تتعلق بالمستشعر أو مصدر الطاقة أو اتصال الشبكة بسرعة.

هل هذه الوحدة متوافقة مع POWERLINK؟

تم تصميم X67AI1223 لنظام حافلة X67. عند استخدامها مع وحدة تحكم حافلة X67 مناسبة أو محطة رأس الحافلة الميدانية، يمكن دمجها في شبكات POWERLINK أو CANopen أو شبكات إيثرنت صناعية قياسية أخرى.

دليل الهندسة والتركيب

• سلامة موصل M12: للحفاظ على تصنيف الحماية IP67، تأكد من شد جميع موصلات M12 بالعزم الموصى به (عادة من 0.4 نيوتن متر إلى 0.6 نيوتن متر). يجب إغلاق المنافذ غير المستخدمة بأغطية حماية IP67 عالية الجودة لمنع تسرب الرطوبة والتآكل الداخلي.

• التأريض اللامركزي: نظرًا لتركيب الوحدة مباشرة على إطار الآلة، تأكد من تأريض الإطار نفسه بشكل صحيح إلى الأرضي النظامي. استخدم كابلات M12 محمية لجميع إشارات +/- 10 فولت، وتأكد من توصيل درع الكابل إلى هيكل موصل M12 لتوفير مسار 360 درجة للحماية من التداخل الكهرومغناطيسي (EMI).

• ثبات جهد الإمداد: تعتمد وحدة X67AI1223 على إمداد حافلة X67 للمنطق الداخلي وربما لتغذية المستشعرات. في التوزيعات الميدانية الطويلة، احسب هبوط الجهد عبر كابلات الحافلة لضمان بقاء جهد الإمداد ضمن النطاق المحدد لتحويل تماثلي إلى رقمي دقيق.
