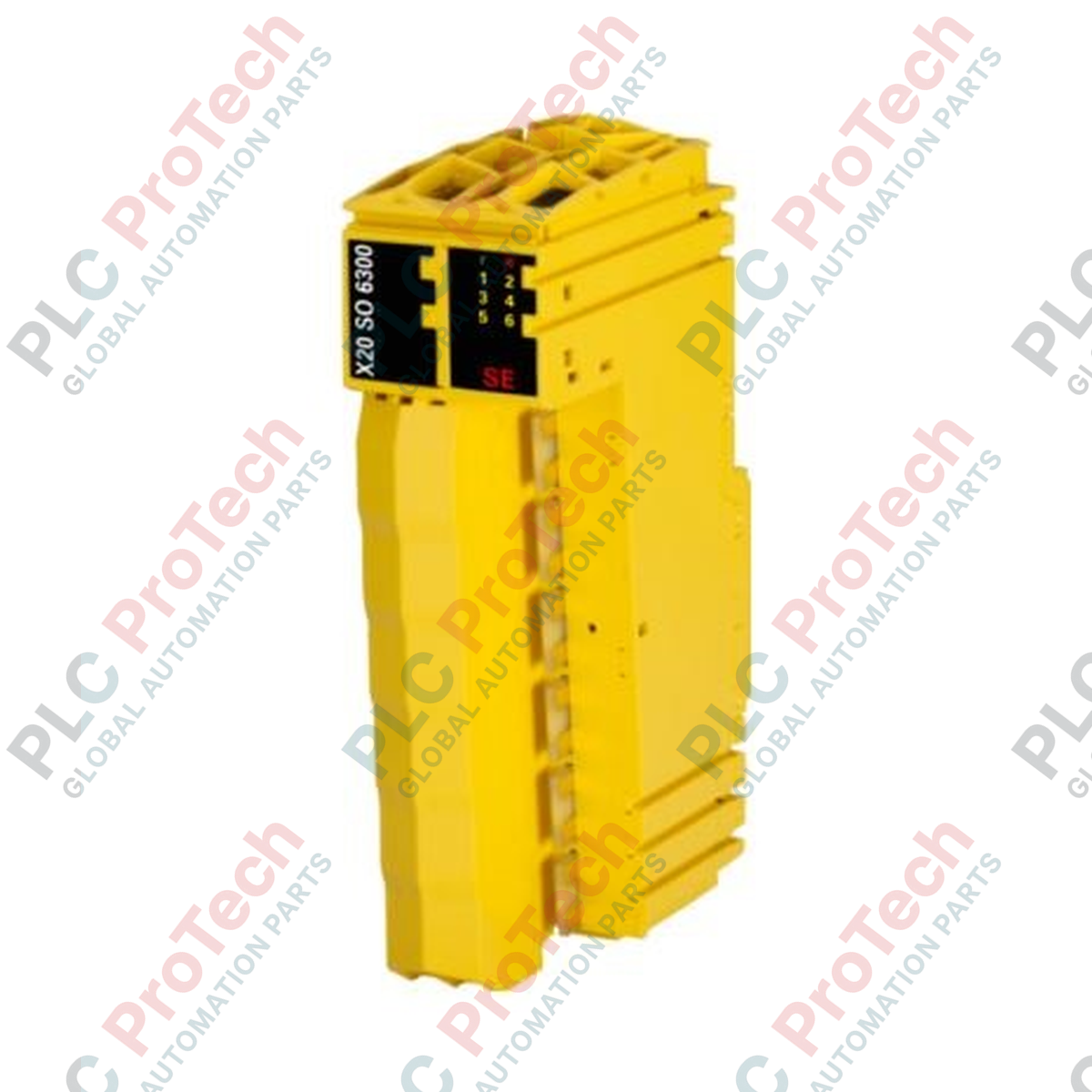

وحدة خرج رقمي آمن سلسلة X20SO6300 من B&R X20

نظرة عامة على المنتج

يُعد X20SO6300 (X20SO6300) وحدة إخراج رقمية آمنة متخصصة ضمن نظام B&R X20، مصممة لتلبية أكثر متطلبات السلامة الوظيفية صرامة في الأتمتة الصناعية. تتميز هذه الوحدة بـ 6 مخارج رقمية آمنة من النوع B1، توفر واجهة موثوقة للمشغلات المتعلقة بالسلامة مثل القواطع، صمامات الأمان، ودارات كتم الستائر الضوئية. مع نبضة اختبار OSSD (جهاز تبديل إشارة الإخراج) فائقة السرعة تقل عن 10 ميكروثانية، تضمن مراقبة تشخيصية مستمرة دون انقطاع الحمل. تم تصميمها للحلقات الحرجة للسلامة في البيئات عالية المخاطر — بما في ذلك محطات العمل الروبوتية، أنظمة التحكم بالمكابس، ومصانع المعالجة الكيميائية — توفر X20SO6300 الطبقة المادية الأساسية لتحقيق تصنيفات السلامة SIL 3 أو PLe عند دمجها في شبكة تحكم SafeLOGIC.

التكوين الفني

تستخدم X20SO6300 بنية إخراج متقدمة تعتمد على ترانزستورات FET مع تبديل إيجابي مزدوج (النوع B1) لضمان أداء آمن ضد الأعطال. من الميزات التقنية الرئيسية أن مستوى الإخراج قابل للقراءة من قبل النظام، مما يسمح بالتغذية الراجعة في الوقت الحقيقي والتحقق المتقاطع من حالة الإخراج الفعلية مقابل المنطق المطلوب. تعمل الوحدة على مصدر طاقة اسمي 24 فولت تيار مستمر مع نطاق تحمل واسع من -15% إلى +20%، مما يحافظ على الاستقرار أثناء تقلبات الطاقة الصناعية. لمنع التلف أثناء التركيب أو الصيانة، تتضمن الوحدة حماية مدمجة ضد عكس القطبية. كل من القنوات الستة مُحسّنة لمكونات السلامة منخفضة الطاقة، مع تيار إخراج اسمي 0.2 أمبير لكل قناة.

المواصفات الفنية

الأسئلة الفنية المتكررة

ما أهمية مواصفة نبضة OSSD أقل من 10 ميكروثانية؟

نبضات OSSD هي اختبارات تشخيصية قصيرة جداً تتحقق من الدوائر القصيرة والأعطال المتقاطعة في الأسلاك. وبما أن هذه النبضات أقل من 10 ميكروثانية، فهي سريعة بما يكفي بحيث لا تتفاعل المشغلات الآمنة المتصلة (مثل المرحلات أو الصمامات الكهرومغناطيسية) فعلياً أو تنقطع، مما يضمن قدرة "الاختبار المظلم" أثناء التشغيل.

هل يمكن مراقبة حالة المخارج الآمنة بواسطة PLC غير آمن؟

نعم، يسمح X20SO6300 بقراءة مستوى الإخراج. بينما يتحكم منطق السلامة في الإخراج عبر وحدة تحكم SafeLOGIC، يمكن جسر معلومات الحالة إلى PLC العادي لعرض التشخيصات وتقارير واجهة المستخدم.

ماذا يحدث إذا تم عكس قطبية مصدر الطاقة أثناء التركيب؟

الوحدة مزودة بحماية مدمجة ضد عكس القطبية. هذا يمنع تلف الإلكترونيات الداخلية للسلامة إذا تم تبديل أسلاك 24 فولت تيار مستمر والأرضي عن طريق الخطأ، رغم أن الوحدة لن تعمل حتى يتم تصحيح التوصيل.

دليل الهندسة والتركيب

• توصيف الحمل: تم تصنيف هذه الوحدة لتحمل 0.2 أمبير لكل قناة. وهي مصممة خصيصاً لمداخل السلامة عالية المقاومة أو المرحلات الصغيرة للسلامة. إذا كنت تشغل أحمالاً حثية أكبر، تأكد من أن تيار الاندفاع لا يتجاوز حدود FET، واستخدم دائماً صمامات قمع خارجية إذا لم يكن للمشغل حماية مدمجة ضد الجهد العكسي.

• دمج شبكة السلامة: يجب استخدام X20SO6300 مع وحدة تحكم B&R SafeLOGIC (مثل سلسلة X20SL). تأكد من ضبط عنوان السلامة بشكل صحيح عبر مفاتيح التبديل السداسية أو تكوين البرنامج ليتطابق مع خريطة السلامة لمشروعك، حيث أن عدم التطابق سيمنع حدوث إطلاق السلامة.

• إدارة البيئة: في البيئات ذات الرطوبة العالية (حتى 95%)، تأكد من إحكام إغلاق خزانة التحكم واستخدم التحكم المناخي إذا كان التكاثف يشكل خطراً. رغم أن الوحدة مصنفة للعمل بدون تكاثف، فإن الرطوبة على كتل التوصيل قد تؤدي إلى تيارات تسرب قد تسبب أخطاء "الأعطال المتقاطعة" في السلامة.
