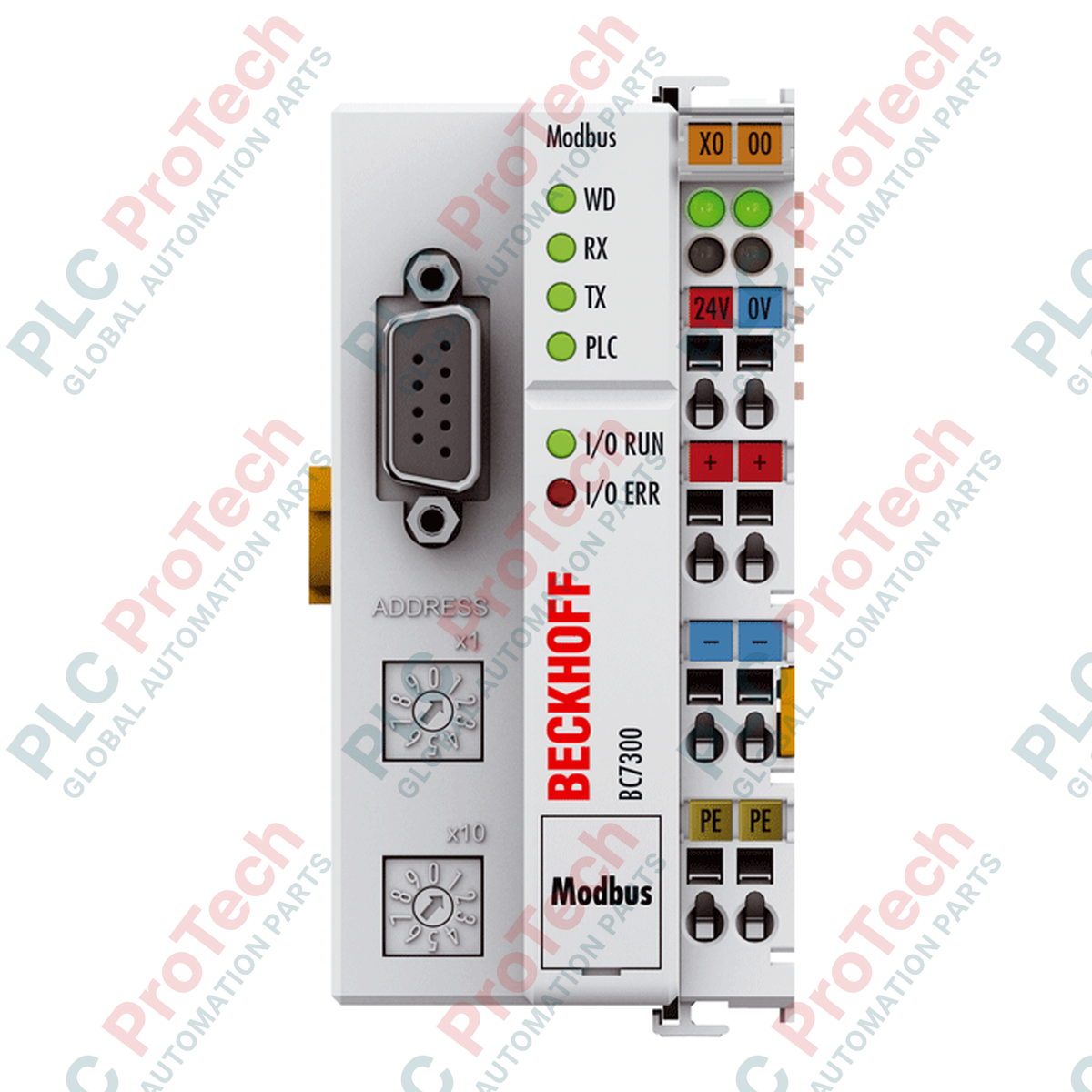

من خلال تنفيذ منطق التحكم محليًا مع الحفاظ على اتصالات ناقل المجال عالية السرعة، تعمل BECKHOFF BC7300 كوحدة تحكم قابلة للبرمجة لامركزية تصل بسلاسة بين شبكات Modbus التسلسلية ووحدات الإدخال/الإخراج المعيارية الطرفية. تدمج وحدة التحكم المدمجة هذه نظام تشغيل PLC كاملًا ومتوافقًا مع IEC 61131-3، مما يتيح المعالجة المسبقة المحلية للإشارات باستقلال عن نظام التحكم الرئيسي. وبفضل قدرتها على استضافة ما يصل إلى 64 وحدة طرفية، تحسّن الوحدة البنى الموزعة عبر إدارة ما يصل إلى 256 دخلًا أو خرجًا رقميًا، أو 128 دخلًا أو خرجًا تماثليًا مباشرةً على تجميعة K-bus.
تدعم واجهة RS485 D-sub المدمجة بروتوكولَي Modbus RTU وASCII، مما يسهّل التكامل مع بنى SCADA أو DCS القديمة أو وحدات PLC من جهات خارجية. وبتهيئتها باستخدام بيئات برمجة TwinCAT، تتميز الوحدة بعزل كهربائي قوي ومصدر طاقة داخلي مخصص لتشغيل الوحدات الطرفية المتصلة بشكل موثوق في ظل الظروف الصناعية القاسية.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Beckhoff Automation |
| رقم الطراز | BC7300 |
| واجهة ناقل المجال | موصل D-sub 9 سنون، RS485 |
| البروتوكولات المدعومة | Modbus RTU، Modbus ASCII (الافتراضي: RTU) |
| معدلات نقل البيانات | 150، 300، 600، 1200، 2400، 4800، 9600، 19200، 38400 بود |
| برنامج البرمجة | TwinCAT (عبر واجهة البرمجة أو ناقل المجال) |
| ذاكرة البرنامج | 32 / 96 كيلوبايت |
| ذاكرة البيانات | 32 / 64 كيلوبايت |
| البيانات غير المتطايرة | 512 بايت |
| مصدر تيار K-Bus | 1750 مللي أمبير |
| ملامسات الطاقة | بحد أقصى 24 فولت تيار مستمر / بحد أقصى 10 أمبير |
| درجة حرارة التشغيل | من 0 إلى +55 درجة مئوية |
| درجة حرارة التخزين | -25 إلى +85 درجة مئوية |
| وسم ATEX Ex | II 3 G Ex nA IIC T4 Gc |
| الأبعاد المادية | 51 مم × 100 مم × 69 مم |
| وزن المنتج | 170 g |
| وزن الشحن (محسوب) | 3.0 كجم (مع عبوة واقية صناعية للخدمة الشاقة) |
| مخطط توزيع سنون D-sub ذي 9 سنون | تعيين الإشارة | الوصف |
|---|---|---|
| السن 3 | RxD/TxD-B (+) | بيانات الإرسال / الاستقبال (موجب) |
| السن 8 | RxD/TxD-A (-) | بيانات الإرسال / الاستقبال (سالب) |
| السن 5 | GND | مرجع أرضي الإشارة |
| السن 1 | التدريع | الأرضي الوظيفي / وصلة التدريع |
بينما تستهدف BC7300 تطبيقات Modbus RTU/ASCII التسلسلية، ينبغي للأنظمة التي تنتقل إلى بنى Ethernet التحتية أن تنظر في BC9000 (Modbus/TCP). عند ترقية الأنظمة القديمة، تأكّد من أن تكوين النظام الهدف في TwinCAT يطابق بنية BC المستهدفة، إذ إن التجميع لوحدات الاقتران من نوع BK غير متوافق مع وحدات التحكم القابلة للبرمجة من نوع BC.
تتميّز BC7300 بقدرة قصوى على تزويد تيار K-Bus تبلغ 1750 mA. عند تهيئة عقدة فعلية كثيفة تضم عدة أطراف توصيل تناظرية أو خاصة بالوظائف، احسب إجمالي استهلاك التيار لجميع الوحدات. إذا تجاوزت المتطلبات 1750 mA، فيجب دمج أطراف تغذية وسيطة (مثل KL9110 أو KL9210) لمنع انقطاعات الناقل الداخلي.
تحقّق دائمًا من أن مقاومة الإنهاء في الخط الفيزيائي Modbus RS485 مضبوطة أو موصّلة بشكل صحيح. نظرًا إلى أن BC7300 يقرأ عناوين المحطات من المفاتيح الدوارة أثناء مرحلة الإقلاع الأولية فقط، فلن تسري أي تعديلات مادية تُجرى على عنوان العقدة أثناء تشغيل الجهاز حتى يخضع الجهاز لدورة إيقاف وتشغيل كاملة.
اعزل جميع مصادر الطاقة الكهربائية قبل بدء تركيب الأجهزة أو إنهاء الأسلاك أو إزالة كتلة أطراف التوصيل. قد يؤدي عدم فصل دوائر التغذية الرئيسية ونقاط التلامس الفعلية عن الطاقة إلى تلف دائم في المعدات أو حدوث دوائر قصر أو مخاطر صعق كهربائي لمهندسي التشغيل والتهيئة.
