بيكهوف C9900-E855 إضافة أزرار ضغط لسلسلة لوحات التحكم

الوصف

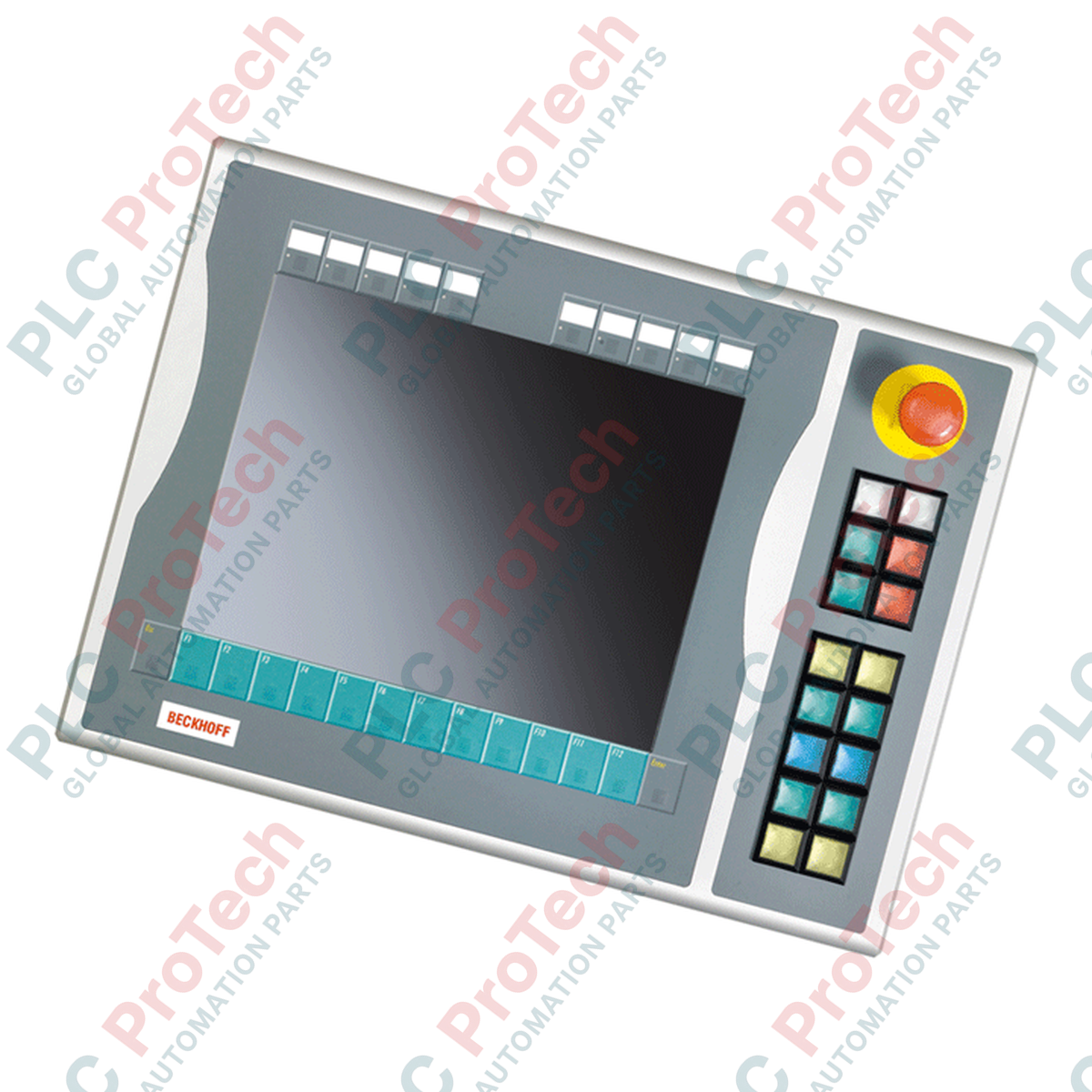

يؤدي دمج عناصر التحكم المادية مباشرةً بجانب شاشات العرض الصناعية إلى توسيع إمكانات واجهة المشغّل في وحدة تمديد الأزرار الضاغطة Beckhoff C9900-E855 على لوحات التحكم وأجهزة الكمبيوتر اللوحية CP6xxx وCP7xxx. صُممت هذه الإضافة المتينة خصيصًا لطرازات الشاشات مقاس 15 بوصة من دون لوحات مفاتيح مدمجة، وتُثبَّت على الجانب الأيمن من هيكل الشاشة، مما يسهّل العمليات اليدوية وتدخّلات إيقاف الطوارئ. الوحدة حاليًا في مرحلة الخدمة، ما يجعلها قطعة غيار مهمة للحفاظ على أنظمة HMI القديمة.

الميزات

• تخطيط مريح: مصمم للتركيب على الجانب الأيمن من شاشات مقاس 15 بوصة، مما يوفر وصولًا طبيعيًا إلى عناصر التحكم المساعدة.
• عناصر مفاتيح لمسية: مزود بـ16 زرًا ضاغطًا مربعًا من Siemens Signum (30 × 30 مم) مع مصابيح إشارة مدمجة للتغذية الراجعة المرئية.
• دمج أنظمة السلامة: يضم مفتاح إيقاف طارئ Siemens Signum عالي الوضوح، يمكن توصيله سلكيًا مباشرةً بمرحلات السلامة المخصصة.
• مسار التوصيل المزدوج: تُنقل جميع عمليات الأزرار الضاغطة الأساسية رقميًا عبر CP-Link أو USB باستخدام جهة اتصال مفتوحة عادةً (NO)، بينما تُوجَّه جهات الاتصال الثانوية المفتوحة عادةً (NO) إلى صف أطراف مستقل للتجاوز عبر الأجهزة.
• وسم قابل للتخصيص: يتيح التصميم المشقوق تركيب ملصقات منزلقة بسرعة أسفل أغطية الأزرار الضاغطة لتحديد كل مفتاح على حدة.

التطبيقات

• خطوط تجميع السيارات وخلايا التشغيل الآلي التي تستخدم واجهات HMI من طراز Beckhoff CP6x12 أو CP7x12.
• محطات عمل للتحكم في العمليات تتطلب مزيجًا من الإدخال عبر شاشة اللمس ومفاتيح التجاوز المادية.
• تحديثات الآلات القديمة التي يكون فيها دمج إيقاف الطوارئ المادي مباشرةً إلزاميًا.

المواصفات الفنية

التوصيلات والواجهات

رؤى هندسية تجريبية

الطُرز البديلة والتوافق

هذه الوحدة مصممة بأبعاد محددة لهياكل قديمة مقاس 15 بوصة من دون لوحات مفاتيح (CP6x12 وCP7x12). عند ترقية أجهزة التحكم القديمة أو استبدالها، تحقّق من رمز اللاحقة الدقيق للوحة التحكم؛ إذ إن محاولة إقران هذه الوحدة بإصدارات مقاس 12 بوصة أو 19 بوصة ستؤدي إلى عدم تطابق التصميم الفعلي وفشل التثبيت.

مشكلات شائعة في الاستخدام وملاحظات هندسية

تجدر الإشارة إلى أنه لا يمكن تشغيل مصابيح الإشارة المدمجة عبر شريط الأطراف السلكي الثانوي. فهي تعمل حصريًا عبر الأوامر المرسلة من خلال بروتوكول CP-Link أو USB. إذا انقطعت واجهة الاتصالات، فستُفقد مؤشرات الحالة عبر مصابيح الإشارة، حتى إذا ظلت نقاط التلامس الجافة الأساسية متصلة بالتوصيل السلكي.

نصائح التشغيل الأولي وتوصيل الأسلاك

مرّر دائمًا دائرة إيقاف الطوارئ عبر صف الأطراف المباشر إلى وحدة تقييم سلامة معتمدة (مثل Beckhoff TwinSAFE أو مرحّل سلامة خارجي من الفئة 4). لا تعتمد على مسارات اتصال CP-Link أو USB لتنفيذ أوامر إيقاف الطوارئ المتعلقة بالسلامة الوظيفية.

إرشادات التثبيت

1. 1 حاذِ حوامل التثبيت الفعلية لوحدة التمديد مع نقاط تثبيت الهيكل الموجودة على الجانب الأيمن من هيكل CP6xxx/CP7xxx.
2. 2 ثبّت براغي التثبيت بإحكام وفق حد عزم الدوران المحدد لضمان سلامة الإحكام ومنع أضرار الاهتزاز.
3. 3 وصّل كابل الاتصالات USB/CP-Link بمنفذ الواجهة الخلفية المخصص في لوحة التحكم.
4. 4 وصّل أسلاك دائرة السلامة مباشرةً من أطراف مفتاح إيقاف الطوارئ إلى وحدة تحكم السلامة، واختبر الاستمرارية قبل تشغيل النظام.
