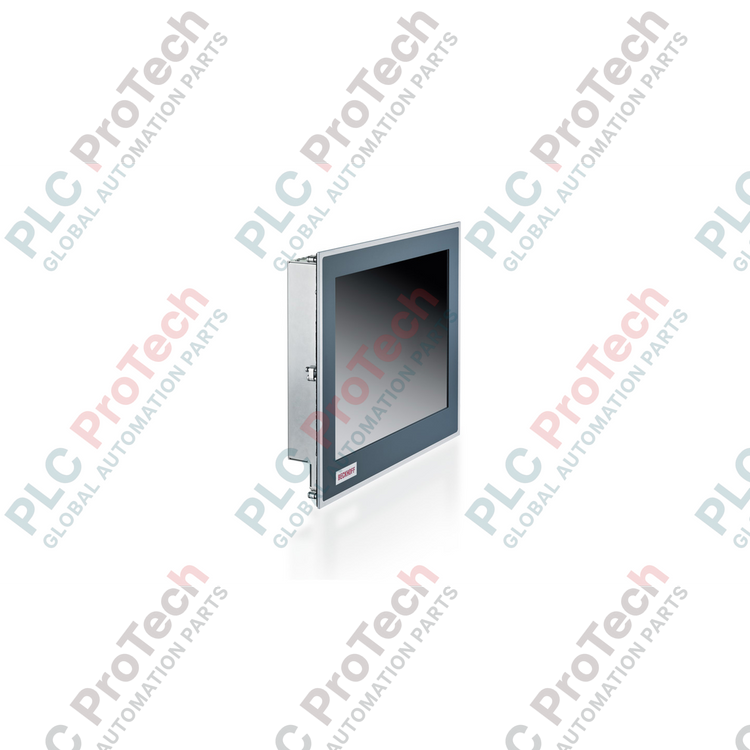

وحدة واجهة لوحة التحكم Beckhoff C9900-F305

SKU C9900-F305

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: BECKHOFF
رقم المنتج: C9900-F305
Country of origin:ألمانيا
نوع المنتج: وحدات واجهة لوحة التحكم
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 350 مم × 280 مم × 120 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

لتوفير عرض مرئي عالي الأداء على مسافات فعلية ممتدة، يعمل Beckhoff C9900-F305 كخيار واجهة DVI/USB موسّعة مدمجة للوحات التحكم الصناعية. تتجاوز وحدة الواجهة هذه قيود الكابلات القياسية من خلال تحويل الإشارات المرئية وإشارات الإدخال لإرسالها عبر مسافات طويلة، مما يتيح وضع واجهة المشغّل مباشرةً عند الآلة مع بقاء الكمبيوتر الصناعي محميًا داخل خزانة تحكم مركزية. وباستخدام موصلات مادية متينة، يضمن C9900-F305 تحديثات عرض خالية من التأخير ومعدلات بيانات موثوقة للأجهزة الطرفية عبر كامل نطاق الاتصال.

الميزات

اتصال ممتد المدى: يدمج تقنيتي DVI-E وUSB-E 2.0 لنقل إشارات الفيديو وUSB لمسافة تصل إلى 50 مترًا دون تدهور الإشارة.
نقل USB عالي السرعة: يدعم بروتوكول USB-E 2.0 بمعدلات نقل عبر الطبقة الفيزيائية تصل إلى 480 ميجابت/ثانية.
التوافق القياسي: يظل مدخل DVI-E متوافقًا بالكامل مع مخارج الرسومات DVI القياسية في الكمبيوتر عند استخدام وحدات إرسال مناسبة.
واجهة اتصال مباشر: تتميز بمدخل USB 2.0 قياسي لتكوينات المسافات القصيرة (حتى 5 أمتار) المتصلة مباشرة بمنافذ USB القياسية في الكمبيوتر.
موزّع مدمج: يوفر منافذ USB 2.0 لاحقة في اللوحة لتوصيل أجهزة واجهة المستخدم البشرية (HID) مباشرةً، مثل لوحات المفاتيح والفأرات ووحدات التخزين المحمولة.

التطبيقات

خطوط تجميع السيارات: فصل أجهزة الكمبيوتر المسؤولة عن التحكم عن مناطق الاهتزازات الشديدة في أرضية المصنع مع الحفاظ على تحكم المشغّل المحلي.
بيئات الغرف النظيفة: وضع وحدات المعالجة خارج المناطق الخاضعة للتحكم مع تمرير كابلات رفيعة يسهل إحكام إغلاقها إلى واجهة العرض المحلية.
طوبولوجيات HMI الموزعة: تطبيقات تتطلب عرضًا مرئيًا متعدد المحطات متصلًا بجهاز كمبيوتر صناعي رئيسي واحد عالي الأداء.

المواصفات الفنية

الشركة المصنّعة	Beckhoff
رقم الطراز / رقم الصنف	C9900-F305
تقنية الواجهة	DVI-E (‏DVI موسّع) وUSB-E 2.0 (‏USB موسّع)
الحد الأقصى للمسافة (موسعة)	50 مترًا (باستخدام كابلات DVI-E/USB-E متخصصة)
الحد الأقصى للمسافة (قياسية)	5 أمتار (عبر اتصال USB 2.0 قياسي مباشر)
معدل نقل البيانات	حتى 480 ميجابت/ثانية (حد سرعة USB 2.0 عبر USB-E)
جهد التشغيل	24 فولت تيار مستمر (يتم توفيره عبر وصلة طاقة لوحة التحكم)
نطاق درجة حرارة التشغيل	من 0 إلى 55 درجة مئوية
درجة الحماية (الجانب الأمامي)	IP65 (عند دمجه بشكل صحيح في هيكل أمامي متوافق)
درجة الحماية (الجانب الخلفي)	IP20
وزن الشحن (محسوب)	3.0 كجم
أبعاد العبوة (محسوبة)	350 مم × 280 مم × 120 مم

التوصيلات والواجهات

المنفذ / الموصل	نوع الواجهة	التعيين الوظيفي
مدخل DVI	DVI-D أنثى	يستقبل إشارات الفيديو الرقمية من وحدة إرسال الكمبيوتر.
منفذ RJ45	اتصال RJ45 Cat.6/Cat.7	يمدّد اتصال USB-E 2.0 حتى 50 مترًا إلى الكمبيوتر المضيف.
مدخل USB 2.0	USB Type B	اتصال محلي مباشر بالكمبيوتر المضيف (بحد أقصى 5 أمتار).
USB Downstream	2 × USB 2.0 Type A	توصيلات الأجهزة الطرفية المحلية (مثل محرك أقراص محمول ولوحة مفاتيح وفأرة).

رؤى هندسية تجريبية

الطُرز البديلة والتوافق

صُممت C9900-F305 خصيصًا لتتوافق مع لوحات التحكم المدمجة CP69xx أو الشاشات الصناعية المخصصة المطابقة من Beckhoff. عند تحديث التركيبات الأقدم، تحقق من أن وحدة الإرسال الموجودة على جانب الكمبيوتر الصناعي (مثل CU8801 أو بطاقة الإرسال المطابقة من PCIe) تدعم مواصفات USB-E 2.0 نفسها لتجنب خفض معدل الباود أو انقطاع الأجهزة.

أخطاء التطبيق & ملاحظات هندسية

على الرغم من استخدام أجهزة الشبكات القياسية ذات موصلات RJ45 للاتصال الفيزيائي لإشارة USB-E 2.0، فإن هذا المسار ليس شبكة إيثرنت. لا تمرر كابل USB-E 2.0 ذي موصلات RJ45 عبر محولات الشبكة أو الموزعات أو الموجّهات. سيؤدي ذلك إلى إتلاف أجهزة التوجيه النشطة بشكل دائم ومنع الإرسال. استخدم دائمًا كابلًا فيزيائيًا متصلًا مباشرةً وبشكل مستمر بين وحدة الإرسال ووحدة C9900-F305.

نصائح التشغيل والتوصيل &

بالنسبة إلى التركيبات التي تقترب من الحد الأقصى البالغ 50 مترًا، استخدم كابلات Cat.7 STP (زوج مجدول محمي) عالية التدريع مع مقابس RJ45 معدنية. يُعد تأريض التدريع بشكل صحيح عند نقطة دخول اللوحة أمرًا بالغ الأهمية للحد من التداخل الكهرومغناطيسي الصادر عن خطوط محركات VFD المجاورة أو مسارات الطاقة ذات الجهد العالي داخل حاملة الكابلات.

إرشادات التركيب

تحذير بالغ الأهمية: العزل الكهربائي

افصل جميع مصادر الطاقة بجهد 24 فولت تيار مستمر قبل بدء تركيب اللوحة أو تعديل الكابلات. تحقق من أن مصدر طاقة النظام مفصول عنه الجهد تمامًا لمنع التفريغ الكهروستاتيكي أو ارتفاعات الجهد المفاجئة عبر شرائح الإرسال والاستقبال النشطة لواجهتي DVI-E وUSB-E.

1

التثبيت الميكانيكي: ثبّت هيكل لوحة التحكم داخل فتحة الآلة باستخدام أذرع التثبيت القابلة للسحب. تأكد من أن حلقة الإحكام المطاطية IP65 الموجودة على الحافة الأمامية مستوية على سطح التثبيت النظيف.

2

توصيل فيديو DVI-E: وصّل كابل DVI-E المخصص بمنفذ إدخال DVI. تأكد من إحكام براغي التثبيت في موصل DVI يدويًا لضمان استمرارية التدريع الكهربائي.

3

توصيل وصلة USB-E: أنهِ توصيل كابل Cat.7 المحمي في منفذ RJ45 لتمديد USB لمسافات طويلة. بالنسبة إلى التركيبات التي تقل مسافتها عن 5 أمتار، تجاوز هذه الوصلة واستخدم مدخل USB Type B الموصول مباشرةً بالكمبيوتر الصناعي IPC.

4

تهيئة مصدر الطاقة: ثبّت أسلاك مصدر التيار المستمر 24 فولت في كتلة شريط التوصيل. تأكد من القطبية الصحيحة (+24V و0V والتأريض/PE) قبل إعادة تشغيل مصدر الطاقة.

FAQ

ما الحد الأقصى لمسافة الكابل التي يدعمها C9900-F305؟

يدعم C9900-F305 مسافات نقل تصل إلى 50 مترًا بين الكمبيوتر الصناعي المضيف ولوحة التحكم باستخدام تهيئتي DVI-E وUSB-E 2.0.

هل يمكنني تمرير كابل USB-E 2.0 RJ45 عبر محول شبكة نشط؟

لا. تستخدم إشارة USB-E 2.0 كابلات فعلية قياسية من نوع RJ45، لكنها ليست بروتوكول IP. يلزم اتصال مباشر من نقطة إلى نقطة؛ وسيؤدي توصيلها بأجهزة الشبكة إلى إتلاف الأجهزة.

هل تتطلب هذه الواجهة مصدر طاقة مساعدًا منفصلًا؟

تعمل الواجهة بالطاقة المدمجة بجهد 24 فولت تيار مستمر، التي تُزوَّد بها مجموعة لوحة التحكم الرئيسية، مما يبسّط توصيلات الأسلاك الطرفية في الموقع.

ما نوع الكابل الموصى به للمسار الذي يبلغ طوله 50 مترًا؟

يوصى باستخدام كابلات نحاسية عالية الجودة ومحمية من نوع Cat.7 STP (زوج ملتف محمي)، مع نهايات RJ45 ذات تدريع معدني، للحفاظ على معدلات اتصال موثوقة في بيئات التداخل الكهرومغناطيسي EMI المرتفع.
