الشركة المصنعة: BECKHOFF
رقم المنتج: CP7701-0021-0040
Country of origin:ألمانيا
نوع المنتج: أجهزة كمبيوتر بلوحة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

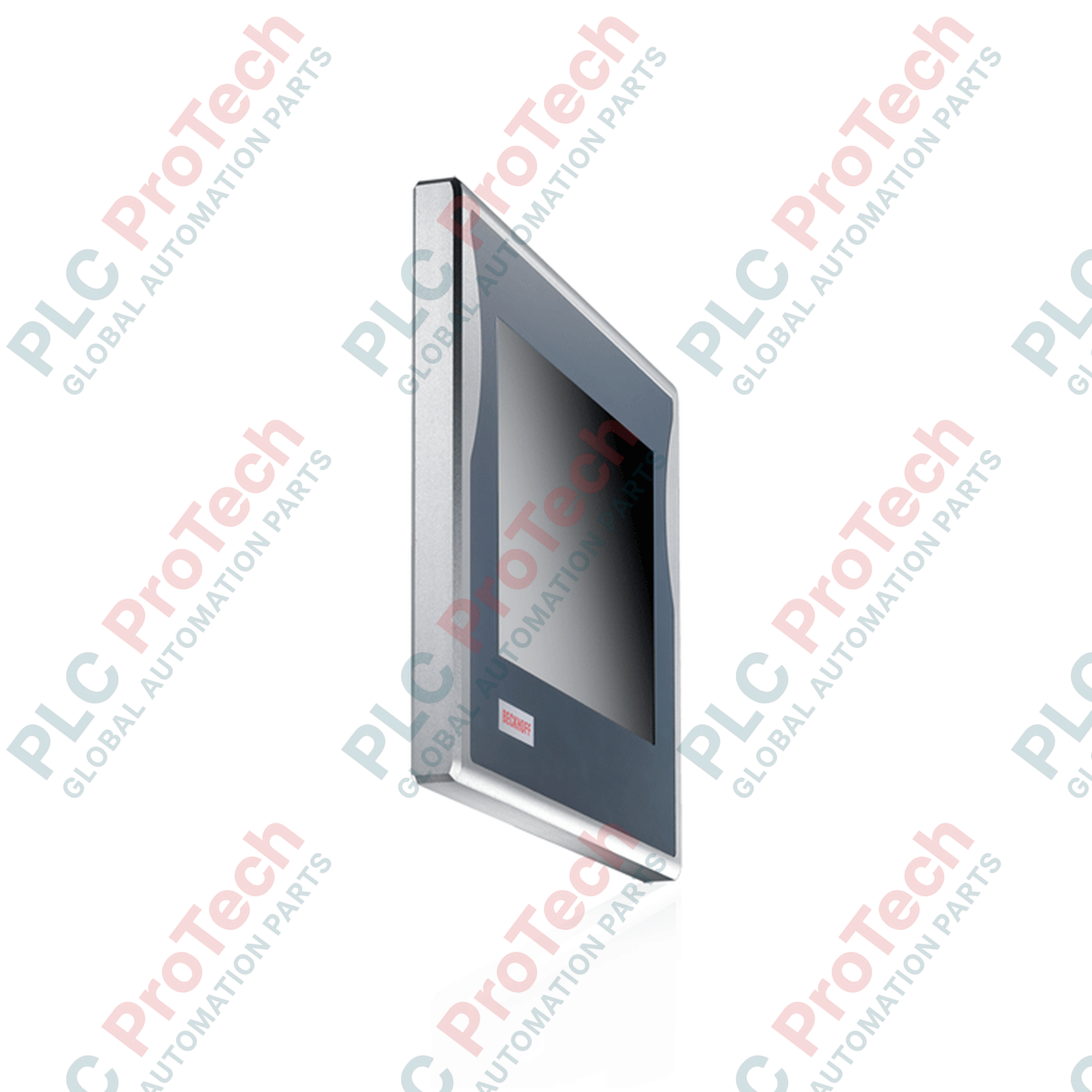

صُمم جهاز Beckhoff CP7701-0021-0040 للتركيب الموفّر للمساحة باستخدام ذراع تثبيت، ويوفر إمكانات تحكم وتصوّر متينة في البيئات الصناعية الصعبة. يدمج هذا الكمبيوتر الصناعي من نوع Panel PC شاشة SVGA مقاس 12 بوصة عالية السطوع مع بنية حاسوب صناعي محسّنة، ضمن هيكل ألومنيوم محكم الإغلاق بالكامل بمعيار IP65. وتعمل هذه المنصة العتادية بمعالج Intel Atom x5 متعدد الأنوية، وقد صُممت للتشغيل المستمر بكفاءة طاقة ومن دون مروحة، لتشغيل برنامج الأتمتة TwinCAT 3 بموثوقية في أرضية المصنع.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنّعة | Beckhoff Automation |
| مرجع الطراز | CP7701-0021-0040 |
| حجم الشاشة ودقتها | شاشة TFT LCD ذات مصفوفة نشطة مقاس 12 بوصة (800 × 600 بكسل) |
| خيار المعالج | Intel Atom x5-E3930 (1.3 GHz، نواتان، فئة أداء TwinCAT 3 رقم 40) |
| ذاكرة النظام | ذاكرة RAM من نوع DDR4 بسعة 4 GB |
| نظام التخزين | بطاقة CFast بسعة 40 GB (تخزين الحالة الصلبة) |
| واجهات إيثرنت | منفذا RJ45 10/100/1000BASE-T مع وصلات كبلية بتصنيف IP65 |
| المنفذ التسلسلي | منفذ RS232 واحد في اللوحة الخلفية (DIN ذو 12 سنًا بمعيار IP65؛ يدعم التحويل إلى DB9) |
| جهد التشغيل | 24 V DC |
| فئة الحماية | IP65 (محكم ضد الغبار ومحمي من نفاثات الماء منخفضة الضغط) |
| تصميم الهيكل | هيكل من الألومنيوم مغلق بالكامل |
| درجة حرارة التشغيل | من 0 إلى 45 درجة مئوية |
| التثبيت الميكانيكي | مهايئ ذراع التثبيت، نمط لولبي 4 × M6 × 18 مم |
| نظام التشغيل | Windows 10 IoT Enterprise |
| وزن الشحن (محسوب) | 8.00 كجم (17.64 رطل) |
| المنفذ / الطرف | التعيين الوظيفي |
|---|---|
| مدخل الطاقة | مصدر طاقة 24 V DC عبر موصل قابس مخصص بمعيار IP65 |
| LAN1 / LAN2 | واجهتا إيثرنت 1000BASE-T مزدوجتان لشبكات IP مستقلة |
| واجهة RS232 | موصل DIN ذو 12 سنًا موجود في اللوحة الخلفية؛ ويتطلب محوّل DB9 |
تمثل سلسلة CP77xx بنية موحّدة بلا مراوح أو فتحات تهوية. عند الترقية من طرازات CP7700 القديمة أو طرازات CP7701 المبكرة، تأكد من أن ترخيص وقت تشغيل TwinCAT يتوافق مباشرةً مع فئة الأداء لمعالج Intel Atom x5 الأحدث (عادةً فئة أداء TC3 40). جُمعت برامج تشغيل الأجهزة لوحدات التحكم المدمجة بشبكة RJ45 محكمة الإغلاق وفق تصنيف IP65 أصليًا ضمن Windows 10 IoT Enterprise، ما يستلزم استعادة إعدادات الأجهزة المستهدفة بعناية أثناء ترحيل البرمجيات.
نظرًا إلى أن الهيكل يعتمد كليًا على التوصيل السلبي عبر بنيته المصنوعة من الألومنيوم السميك، فإن حدود تبديد الحرارة بالغة الأهمية. حافظ على درجة حرارة البيئة المحيطة بذراع التثبيت دون 45 درجة مئوية. تجنّب التركيب بالقرب من مسارات العادم عالية الحرارة أو مصادر الإشعاع المباشر، إذ قد يؤدي ذلك إلى خفض سرعة وحدة المعالجة المركزية بسبب الحرارة. عند الوصول إلى الواجهات الخارجية (USB/LAN/RS232) أثناء الصيانة، تحقّق من استقرار حشيات الإحكام في أغطية مداخل الكابلات المصنفة IP65 في مواضعها الصحيحة.
لضمان توافق كهرومغناطيسي (EMC) ثابت، أنشئ وصلة تأريض منخفضة الممانعة مباشرة عبر محوّل ذراع التثبيت. تأكد من وجود تلامس معدني مباشر بين أنبوب التثبيت وأرضي هيكل الآلة. استخدم كابلات إيثرنت Cat6 مجدولة مزدوجة التدريع، مزودة بأغطية RJ45 صناعية متينة، للحفاظ على تصنيف الحماية البيئية IP65 وعزل الإشارات عن الضوضاء الصناعية عالية التردد.
اعزل دائمًا حلقة توزيع الطاقة الرئيسية 24 V DC وافصلها عن مصدر الطاقة قبل البدء بتركيب ذراع التثبيت أو إجراء توصيلات الأسلاك. تأكد من تلاشي أي شحنة كهربائية متبقية تمامًا. لا تستخدم إلا أدوات تثبيت مصممة للتركيب الملولب M6، لتجنّب إتلاف هيكل اللوحة الخلفية المصبوب.
افحص محوّل ذراع التثبيت الموجود على اللوحة الخلفية لحاسوب اللوحة. تحقّق من نظافة جميع الثقوب الملولبة الأربعة M6 وخلوّها من الحطام.
حاذِ نمط المحوّل مع شفة ذراع التثبيت الصناعي. ثبّت النظام بأربعة براغٍ M6 عالية الشد، مع ضبط عمق تعشيق اللولب بدقة ضمن حد 18 mm.
مرّر كابلات الاتصالات وسلك الطاقة 24 V DC عبر القناة الداخلية المجوفة لذراع التثبيت. احرص على عدم ثني مجموعات الكابلات الصناعية بحدة.
وصّل كابل الطاقة المُهيّأ مسبقًا، وأحكم ربط أكمام موصل IP65 يدويًا، وثبّت أغطية مداخل الكابلات الواقية للحفاظ على العزل البيئي قبل توصيل الطاقة الكهربائية.
