Beckhoff CX1010-N030 وحدة واجهة نظام حاسوب مضمّن

الوصف الوظيفي للنظام

إن Beckhoff CX1010-N030 (CX1010-N030) وحدة توسعة مخصصة لواجهة النظام التسلسلية ثنائية القناة، ومصممة لبنية أجهزة الكمبيوتر المضمنة CX1010 القابلة للتشكيل المعياري. تُستخدم هذه الوحدة على نطاق واسع في عقد أتمتة المصانع الصناعية، ومحطات المراقبة البيئية عن بُعد، وخطوط التتبع المركزية للمواد، حيث توسّع نطاق الاتصال المادي لوحدة المعالجة المركزية الأساسية. ومن خلال توفير منافذ اتصال مادية محلية مخصصة، تخفف الوحدة عبء معالجة الاتصالات التسلسلية عن وحدة المعالجة الأساسية، مما يضمن أزمنة تنفيذ حتمية للدورات ويمنع فقدان حزم البيانات أثناء تدفقات البيانات عالية السرعة.

ترابط الأجهزة والملف الكهربائي

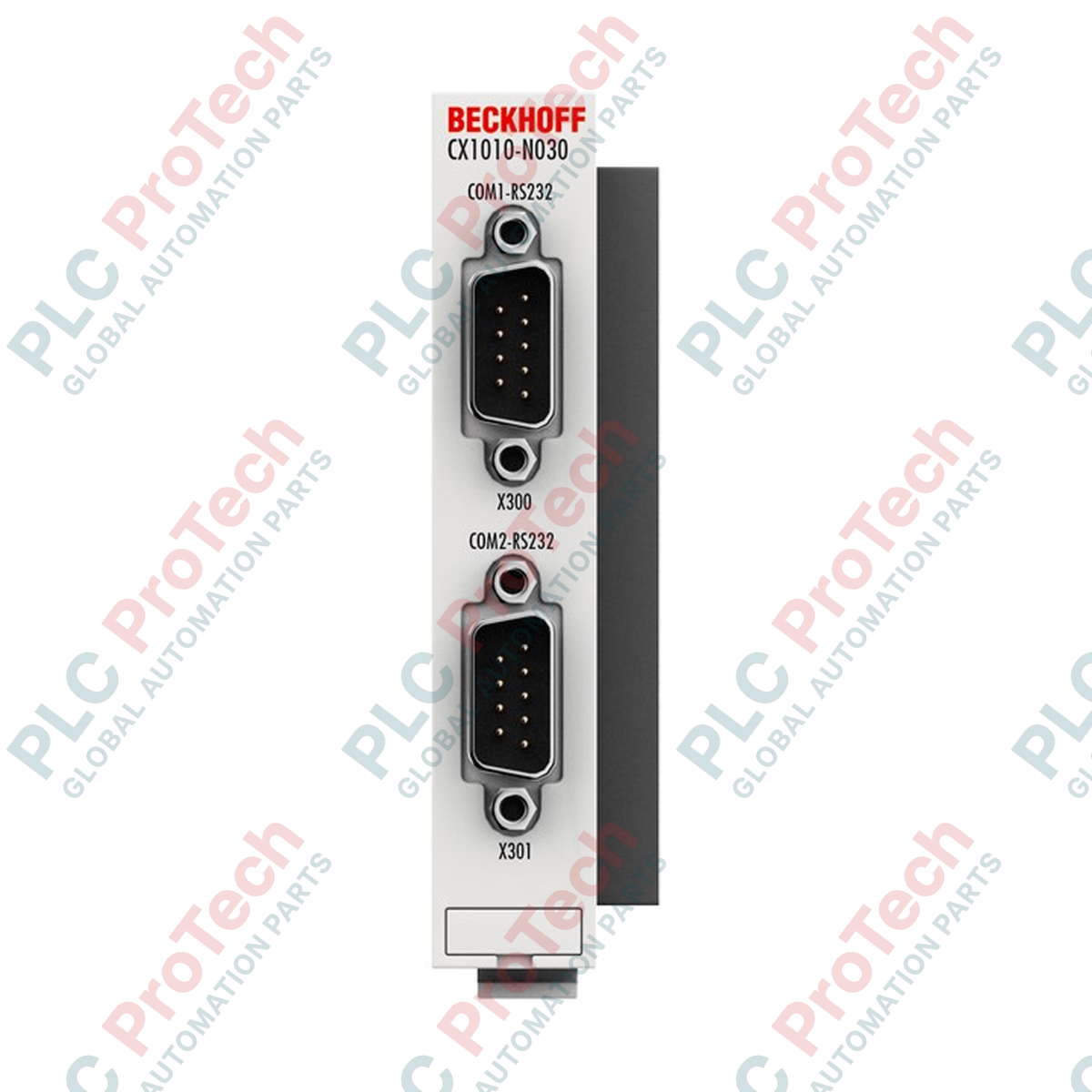

تعمل واجهة النظام المدمجة هذه على إضافة منافذ إلى ناقل التوسعة المحلي، وتستمد طاقة تشغيلها مباشرةً من اتصال ناقل النظام الرئيسي عبر سلسلة وحدات إمداد الطاقة CX1100-xxxx الموجودة في المنبع. توفر الواجهة المادية قناتين مستقلتين RS232 مخصصتين باسم COM1 وCOM2، وتمرّرهما عبر موصلي قابس D-sub ذكر متينين ذوي 9 سنون. وبفضل قدرتها على دعم معدلات إرسال تصل إلى سرعة قصوى تبلغ 115 كيلوبود، تتميز العتاد بمرشحات ضوضاء مدمجة للحفاظ على سلامة الإشارة في مواجهة التفريغ الكهرومغناطيسي. صُممت الوحدة وفق قيود معمارية صارمة، ولا يمكن دمجها في الرصة نفسها مع متغيري الواجهة N031 أو N041.

مصفوفة الأداء التقني

التشخيص الصناعي والأسئلة الشائعة

كيف تُعيّن أرقام منافذ COM داخل TwinCAT إذا فشل النظام في اكتشاف الواجهة التسلسلية؟

لا تتطلب كتل التكوين المادي. افتح برنامج TwinCAT System Manager، وانتقل إلى شجرة أجهزة الإدخال/الإخراج، وابحث عن الشرائح النشطة المرتبطة بالعقدة الرئيسية CX1010. عند اكتشافها، يعيّن البرنامج تلقائيًا المنفذين COM1 وCOM2 إلى سجلات أجهزة التسلسل الداخلية المقابلة. إذا فشل التعيين، فتحقق من أن وحدة إمداد الطاقة CX1100 الموجودة في المنبع تمرر تيارًا كافيًا، وأن نقاط تلامس الناقل الأساسية خالية من التلوث بالأكاسيد.

لماذا يذكر دليل النظام أن CX1010-N030 لا يمكن استخدامه مع وحدات N031 أو N041؟

تخصص ناقلة النظام الداخلية الأساسية لوحدة التحكم CX1010 خطوط عناوين أجهزة محددة وسجلات مقاطعة لتوسعات الواجهات التسلسلية الخارجية. تشترك CX1010-N030 (RS232) وN031 (RS422/RS485) وN041 (RS232 مع عزل) في متجهات العناوين الداخلية نفسها. وتؤدي محاولة تثبيت هذه الوحدات معًا في الرصة المادية نفسها إلى تعارض في موارد الأجهزة، مما يؤدي إلى حدوث خطأ في إقلاع البرنامج الثابت ويمنع بيئة تشغيل TwinCAT من الدخول في الوضع التشغيلي.

ما بروتوكولات استكشاف الأخطاء وإصلاحها الأساسية إذا حدث تلف في البيانات عند السرعة القصوى البالغة 115 كيلوبود؟

تستخدم إشارات RS232 مستويات جهد أحادية الطرف، وهي عرضة للضوضاء الكهرومغناطيسية الخارجية عبر المسافات. أولًا، تأكد من أن طول التوصيل بين قابس D-sub ذي 9 سنون والجهاز الطرفي أقل بكثير من الطول القياسي الأقصى البالغ 15 مترًا. بعد ذلك، تحقق من استخدام خط الاتصال التسلسلي لكابل زوجي ملتوي ومُدرّع عالي الجودة، وتأكد من أن الغلاف المعدني لقابس D-sub يحقق تلامسًا منخفض الممانعة مع لوح تأريض الحاوية.

توجيهات التشغيل التجريبي والتركيب الميداني

• التعشيق الميكانيكي لقطاع الناقل: قبل تزويد رف وحدة التحكم بالطاقة، حاذِ قضبان التوجيه الجانبية في CX1010-N030 مع الواجهة اليسرى للكمبيوتر الصناعي المدمج CX1010 أو لوحدة التوسعة المجاورة. أدخل الوحدة مباشرة إلى الخلف حتى تستقر موصلات ناقل PC104 الداخلية بإحكام معًا، وتتعشق مشابك القفل الميكانيكية مع قضيب DIN القياسي. لا تُدخل الوحدة بزاوية بالقوة لتجنب إتلاف سنون التوصيل الداخلية الدقيقة.

• عزم برغي تثبيت قابس D-Sub: عند توصيل موصل الكابل الأنثى ذي 9 سنون بقابس D-sub الخاص بالوحدة، تحقق من محاذاة السنون لتجنب ثني سنون الواجهة. أحكم ربط برغيي التثبيت الجانبيين المدمجين بالتساوي باستخدام مفك دقيق. ويوفر تثبيت هذين البرغيين بإحكام تخفيفًا مستمرًا للإجهاد الميكانيكي، مما يحمي وصلات اللحام الداخلية للوحدة من الاهتزازات الميكانيكية.

• إدارة الحاوية البيئية: تحمل بطاقة التوسعة هذه تصنيف IP20، ويجب تركيبها داخل خزانة تحكم صناعية نظيفة ومحكمة الإغلاق. حافظ على فجوة خلوص مفتوحة لا تقل عن 30 مم أعلى مجموعة الوحدات وأسفلها للسماح بتدفق الهواء بالحمل الحراري الطبيعي. أزل دوريًا أي غبار غير موصل أو جسيمات بيئية متراكمة من شقوق التهوية لضمان تشغيل الوحدة بأمان ضمن نطاقها الحراري من 0 إلى +55 درجة مئوية.
