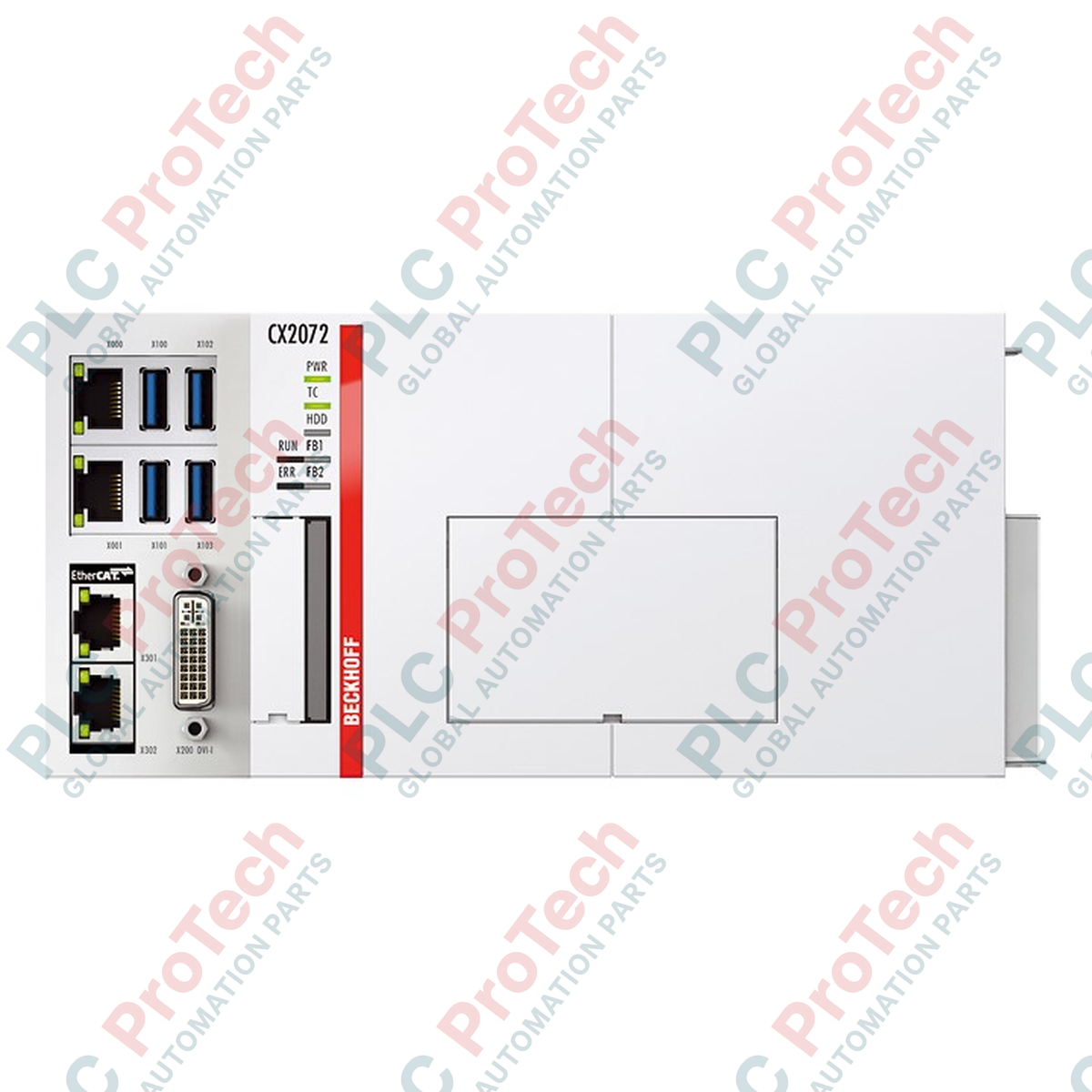

Beckhoff CX2072-N031 وحدة CPU أساسية بواجهة RS485

نظرة عامة على المنتج

يُعد  CX2072-N031 (CX2072 N031) وحدةَ CPU أساسية عالية الأداء ضمن سلسلة أجهزة الكمبيوتر الصناعية Beckhoff CX2000، وهي مزوّدة تحديدًا بواجهة RS485 مدمجة في المصنع. صُممت هذه الوحدة لتنفيذ مهام المعالجة متعددة النوى والمتطلبة في أتمتة المنشآت واسعة النطاق، وتوليد الطاقة، وخطوط التصنيع عالية السرعة، وتعمل  CX2072-N031 بمثابة وحدة الذكاء المركزية لهياكل التحكم المعقدة. ويوفر خيار N031 وصلة D-sub مخصصة ذات 9 أطراف للاتصال التسلسلي، مما يسهّل التكامل السلس مع أجهزة الحقل القديمة، أو عدادات الطاقة، أو المستشعرات المتخصصة. صُممت هذه الوحدة لتعظيم وقت تشغيل النظام من خلال الجمع بين قدرة حوسبة عالية واتصال تسلسلي موثوق على مستوى العتاد، ضمن هيكل متين قابل للتثبيت على قضيب DIN.

التهيئة التقنية

تتميز CX2072-N031 بوحدة اتصال تسلسلي فرعية مدمجة، مهيأة للعمل وفق طوبولوجيات RS485 من نقطة إلى نقطة أو متعددة الإسقاط. وبخلاف المنافذ التسلسلية القياسية، يكون الإصدار N031 مهيأ مسبقًا كنقطة طرفية مع تفعيل الإنهاء الداخلي، مما يضمن استقرار الإشارة من خلال منع الانعكاسات على خط الاتصال. ويعمل إعداد «من دون صدى» على تحسين معدل نقل البيانات عبر ضمان عدم استقبال جهاز الإرسال لإشاراته الخاصة، وهو أمر بالغ الأهمية للاتصال الحتمي ثنائي الاتجاه بالتناوب. وتستخدم الوحدة ناقل PCI Express الداخلي عالي السرعة لربط وحدة CPU بالعتاد التسلسلي، مما يضمن أقل زمن انتقال بين تنفيذ المنطق ونقل بيانات ناقل الحقل.

المواصفات التقنية

الأسئلة الشائعة الفنية

هل يمكن استخدام واجهة RS485 في CX2072-N031 للاتصال وفق Modbus RTU؟

نعم. تتوافق واجهة RS485 المدمجة بالكامل مع بروتوكولات Modbus RTU. ومن خلال برنامج TwinCAT، يمكن للمستخدمين تهيئة معدل البود، والتكافؤ، وبتات التوقف لتتوافق مع متطلبات الأجهزة التابعة على الشبكة.

هل يمكن تعطيل الإنهاء الداخلي إذا لم تكن هذه الوحدة موجودة في نهاية الناقل؟

إصدار N031 مهيأ عتاديًا مع تفعيل الإنهاء باعتباره جهاز نقطة طرفية. وإذا كانت طوبولوجيا الشبكة تتطلب وضع وحدة CPU في منتصف مقطع الناقل، فيجب التأكد من عدم تطبيق أي إنهاء خارجي آخر عند تلك العقدة، أو الرجوع إلى وثائق Beckhoff لمعرفة تعديلات جسور العتاد المحددة.

ما الحد الأقصى لمعدل البيانات الذي تدعمه واجهة RS485 عبر D-sub؟

على الرغم من أن العتاد قادر على دعم النقل التسلسلي عالي السرعة، فإن سرعة التشغيل المعتادة لواجهة N031 في البيئات الصناعية تصل إلى 115.2 كيلوبود، مما يضمن موثوقية سلامة البيانات عبر المسافات القياسية.

دليل الهندسة والتركيب

• استراتيجية إنهاء الناقل: بما أن CX2072-N031 مهيأة كنقطة طرفية مع تفعيل الإنهاء، فمن الأفضل وضعها عند أحد الطرفين الفعليين لمقطع RS485. وإذا تم توصيل عدة أجهزة، فتأكد من تفعيل مقاومة إنهاء بقيمة 120 أوم لدى الجهاز الموجود في الطرف المقابل للكابل أيضًا، للحفاظ على مطابقة المعاوقة.

• تعيين أطراف D-sub: عند توصيل موصل D-sub ذي 9 أطراف، أعطِ الأولوية لاستخدام كابلات محمية عالية الجودة. وبالنسبة إلى RS485، يُستخدم عادةً الطرف 3 (البيانات B/+) والطرف 8 (البيانات A/-). احرص دائمًا على توصيل درع الكابل بالهيكل المعدني لموصل D-sub لتوفير مسار تأريض مستمر للحماية من التداخل الكهرومغناطيسي.

• الإدارة الحرارية: تولد سلسلة CX2072 حرارة ملحوظة أثناء المعالجة تحت الحمل العالي. احرص على توفير خلوص لا يقل عن 30 مم أعلى الوحدة وأسفلها للسماح بالحمل الحراري الطبيعي. وقد يؤدي عدم توفير تدفق هواء كافٍ إلى خنق وحدة CPU حراريًا، مما يؤثر في أداء التحكم الآني.
