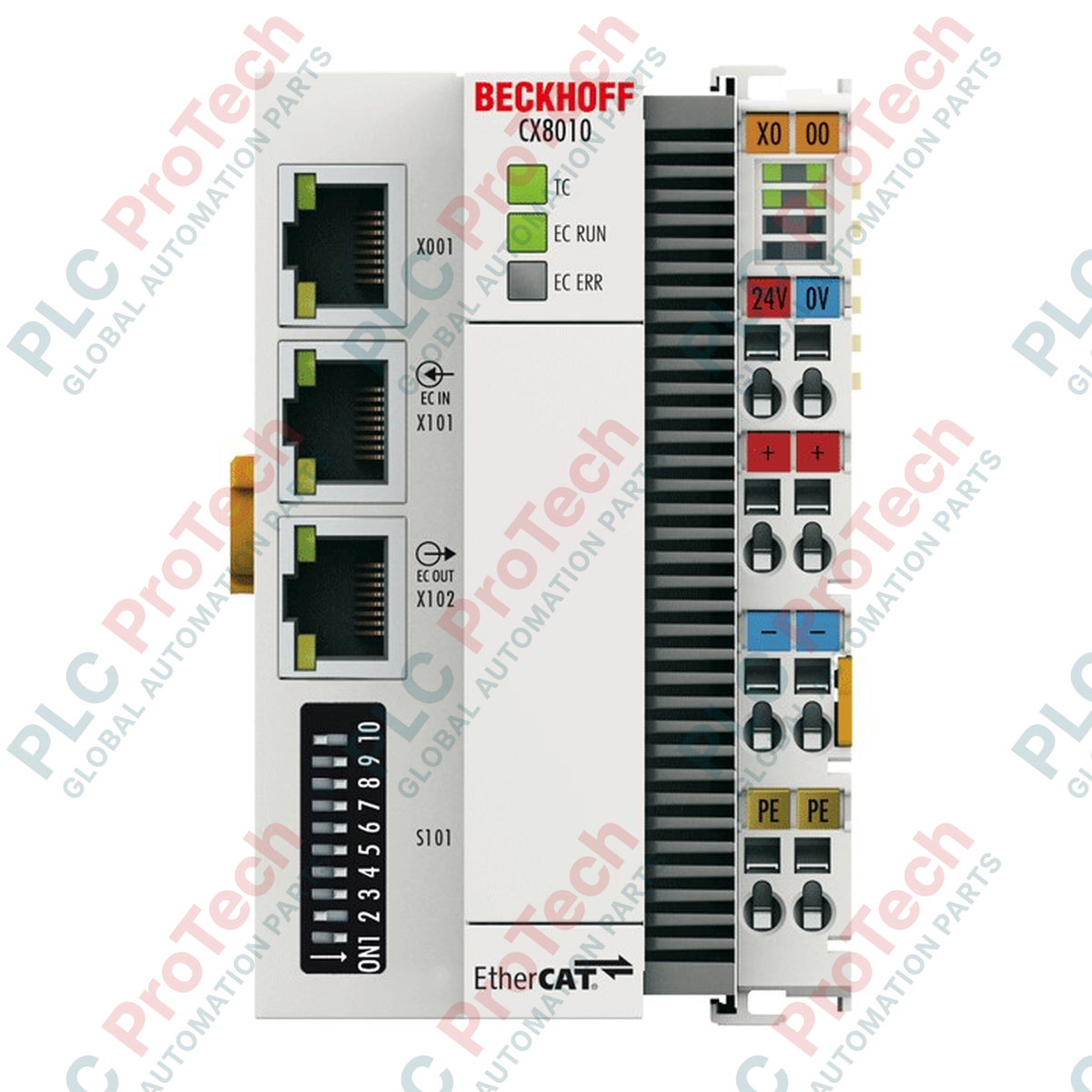

تتمثل الوظيفة الأساسية لوحدة Beckhoff CX8010 في توجيه مهام التنفيذ اللامركزي ضمن طوبولوجيات الأتمتة الآنية. تدمج وحدة التحكم المدمجة هذه، المثبتة على قضيب DIN، معالج ARM9 بتردد 400 ميجاهرتز مع واجهة EtherCAT للعبيد متخصصة، مما يتيح دمجها بسلاسة كعقدة لامركزية عالية الأداء تحت إدارة EtherCAT رئيسي. وبفضل تشغيلها على نظام Windows Embedded CE 6، تستخدم وحدة التحكم بيئة برنامج TwinCAT 2 PLC لتنفيذ حلقات تحكم حتمية، ومعالجة المنطق المحلي مع الحفاظ على الاتصال الدوري عبر واجهاتها المادية. ويتيح الكشف التلقائي المدمج عن الأطراف استخدام معماريات إدخال/إخراج E-bus أو K-bus، مما يسمح للمهندسين بتوسيع جمع الإشارات المحلية دون الحاجة إلى أجهزة محولات خارجية.
| المعلمة | المواصفة |
|---|---|
| الشركة المصنّعة | Beckhoff Automation |
| رقم الطراز | CX8010 |
| المعالج | ARM9، بتردد 400 ميجاهرتز، نواة واحدة |
| الذاكرة الوميضية | بطاقة microSD بسعة 512 ميجابايت (قابلة للتوسعة) |
| الذاكرة الرئيسية | ذاكرة وصول عشوائي DDR2 بسعة 64 ميجابايت (غير قابلة للتوسعة) |
| الذاكرة المستمرة | UPS لمدة ثانية واحدة (يحتفظ ببيانات مستمرة تصل إلى 1 ميجابايت) |
| نظام التشغيل | Windows Embedded CE 6 |
| برنامج التحكم | بيئة تشغيل TwinCAT 2 PLC |
| واجهة ناقل المجال | EtherCAT IN & OUT (2 × RJ45) |
| سعة الإدخال/الإخراج المحلي | الكشف التلقائي عن E-bus أو K-bus (حتى مصدر طاقة بقدرة 2 أمبير) |
| الحد الأقصى لاستهلاك الطاقة | 3 W |
| الأبعاد (W × الارتفاع × العمق) | 64 مم × 100 مم × 73 مم |
| درجة الحرارة البيئية | التشغيل: 0 إلى 55 درجة مئوية | التخزين: -25 إلى 85 درجة مئوية |
| الرطوبة النسبية | 95% دون تكاثف |
| درجة الحماية | IP20 |
| علامات Ex | ATEX II 3 G Ex nA IIC T4 Gc / IECEx Ex nA IIC T4 Gc / cFMus Cl. I Div. 2 |
| وزن الشحن (محسوب) | 2.0 كجم |
| المنفذ / الواجهة المادية | المهمة التقنية والوظيفة |
|---|---|
| موصل RJ45 واحد (Ethernet) | وصلة شبكة بسرعة 10/100 ميغابت/ثانية للبرمجة النظامية والتصور والاتصال بالمضيف. |
| موصلا RJ45 (EtherCAT) | منفذا EtherCAT مخصصان، IN وOUT، ومهيآن للعمل كواجهة رقيق EtherCAT. |
| وحدة USB واحدة | وصلة USB مخصصة للخدمة فقط، موضوعة بأمان خلف لوحة الوصول الأمامية. |
| شريحة تلامس ناقل الإدخال والإخراج | واجهة منطقية ميكانيكية تنقل قنوات الطاقة والبيانات إلى أطراف E-bus أو K-bus المتصلة. |
صُمم CX8010 خصيصًا ليعمل كرقيق EtherCAT. إذا كان تصميم النظام يتطلب دور الوسيط الرئيسي للبروتوكول أو الاتصال عبر معايير صناعية بديلة، ففكّر في CX8090 (Ethernet/IP / Modbus TCP) أو CX8031 (رقيق PROFIBUS). ونظرًا إلى أن البنية المادية تعمل بنظام Windows CE 6، فإن CX8010 غير متوافق مع مشاريع وقت التشغيل في TwinCAT 3. يجب استخدام منصات برامج TwinCAT 2 الحالية للترجمة وتنزيل البرامج.
تأكد من أن إجمالي استهلاك الطاقة لأطراف الشرائح المتصلة لا يتجاوز حد إمداد التيار البالغ 2 أمبير لملامسات طاقة E-bus/K-bus الداخلية. عند تصميم تجميعات أطراف كثيفة، استخدم أطراف إمداد طاقة متخصصة (مثل EL9410) لحقن تيار إضافي. يعتمد نظام UPS للبيانات المستمرة لمدة ثانية واحدة على المكثفات، ويحتاج إلى دورة شحن داخلية. إذا حدثت دورات متتالية لفقدان الطاقة خلال فترة زمنية قصيرة، فلن يكون المكثف قد أعيد شحنه بما يكفي لإتمام عملية كتابة آمنة على بطاقة microSD.
للحفاظ على سلامة الإشارة على خط EtherCAT، استخدم كابلات Cat5e SF/UTP محمية ومؤرضة مباشرة عند نقاط اختراق اللوحة. تأكد من أن سكة DIN تتمتع بمسار تأريض مباشر منخفض المقاومة. عند التشغيل الأولي، يفحص CX8010 اللوحة الخلفية المادية لأطراف الناقل. لا تخلط بين أطراف K-bus وE-bus ضمن المجموعة الميكانيكية نفسها، إذ سيتسبب ذلك في حدوث عطل أثناء مرحلة الاكتشاف التلقائي. احرص دائمًا على إغلاق الغطاء الأمامي الواقي بالكامل أثناء التشغيل للحفاظ على تصنيف الحماية البيئية IP20 ومنع تلوث حجرة البطارية.
تحذير بالغ الأهمية
افصل جميع مصادر الطاقة الكهربائية قبل تركيب وحدة التحكم أو تفكيكها أو توصيل أسلاكها. قد يؤدي عدم فصل أنظمة الجهد العالي إلى تلف هيكلي في بطاقات منطق وحدة المعالجة المركزية، أو تعطل الأطراف، أو حدوث صدمة كهربائية. تأكد من الالتزام بجميع معايير السلامة المحلية قبل تشغيل الجهاز.
ثبّت CX8010 عموديًا على سكة DIN قياسية بعرض 35 مم (EN 60715)، مع توجيه لسان التحرير إلى الأسفل.
أدخِل أطراف الإدخال والإخراج المحلية (E-bus أو K-bus) في نقطة التوصيل اليمنى حتى يستقر القفل الميكانيكي في مكانه.
صِل مصدر الطاقة المساعد بجهد 24 فولت تيار مستمر بالأطراف الموجودة على وحدة إمداد الطاقة المدمجة.
صِل كابلات الشبكة بمنافذ EtherCAT الخاصة بالرقيق (IN/OUT)، وأكمل التهيئة عبر TwinCAT System Manager.
