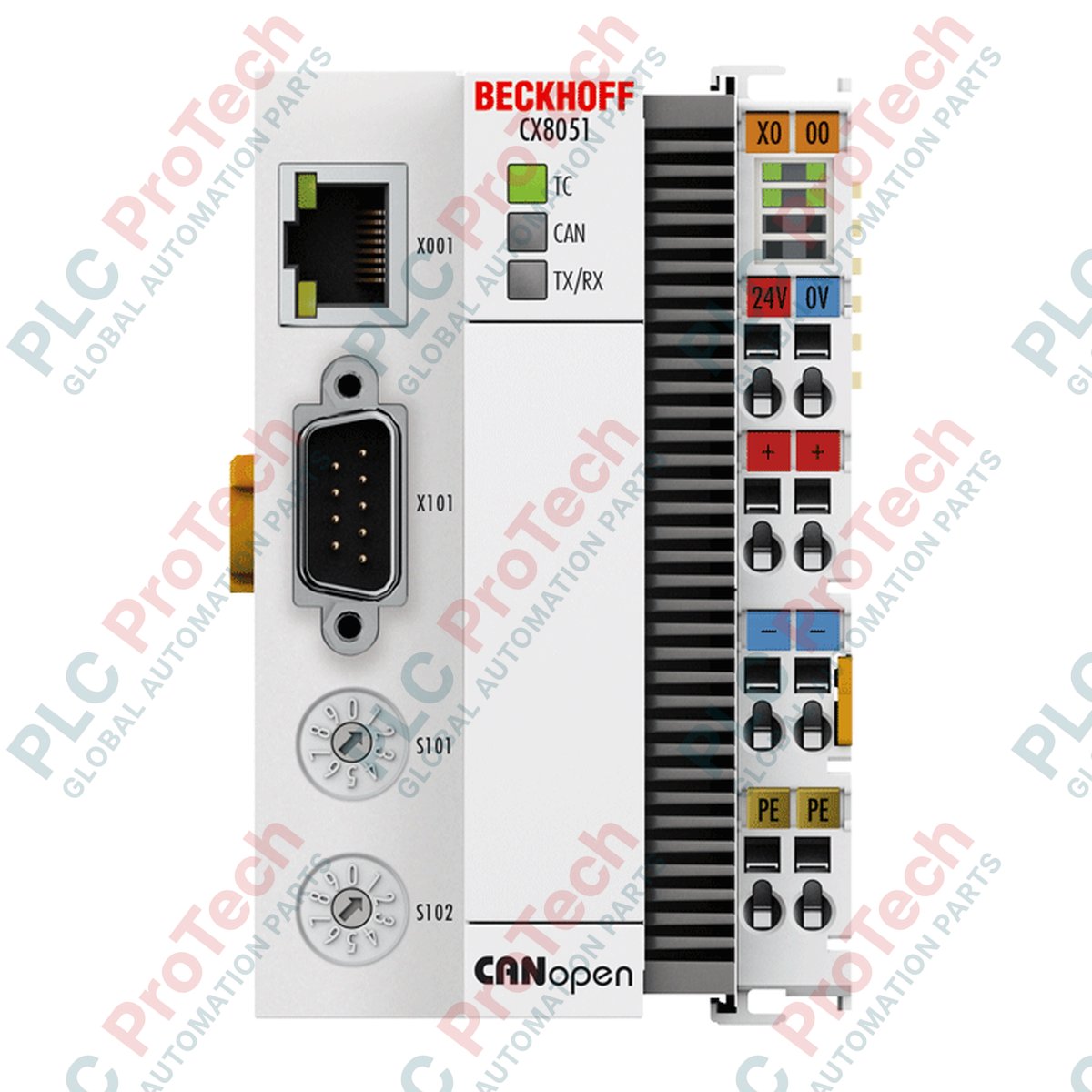

Beckhoff CX8051 كمبيوتر مضمّن مع تابع CANopen

الوصف

صُمّم نظام التحكم المدمج Beckhoff CX8051 ليكون نظام تحكم مدمجًا صغير الحجم وقادرًا على العمل عبر ناقل المجال، إذ يدمج معالج ARM9 لتنفيذ مهام PLC المحلية مع العمل أصلاً كواجهة تابع CANopen عالية الأداء. يجمع هذا المتحكم بين مرونة تقنيات الحاسوب الصناعي وأنظمة ناقل المجال التقليدية، مما يتيح تكاملًا معياريًا للإدخال/الإخراج ضمن هيكل قابل للتركيب على سكة DIN. وبالاعتماد على بيئة التشغيل TwinCAT 2 ونظام التشغيل Windows Embedded CE 6، تدير الوحدة حلقات التحكم المحلية مع تبادل معلمات التشغيل المهمة مع نظام تحكم رئيسي عبر واجهة D-sub المعزولة جلفانيًا.

الميزات

• توفر نواة المعالجة ARM9 بسرعة 400 ميجاهرتز تحكمًا حتميًا موثوقًا للأنظمة الصناعية الصغيرة والمتوسطة.
• مزود طاقة غير منقطع سعوي مدمج لمدة ثانية واحدة، يحتفظ بما يصل إلى 1 ميجابايت من المتغيرات المستمرة أثناء انقطاع الطاقة غير المخطط له.
• التعرّف الفيزيائي التلقائي ودعم كلٍّ من EtherCAT (E-bus) وأطراف الناقل (K-bus).
• وصلة D-sub معزولة جلفانيًا ذات 9 أطراف، ومتوافقة بدقة مع مواصفات اتصالات CANopen.
• مصابيح LED تشخيصية مخصصة تشير إلى حالات تشغيل TwinCAT وحالات اتصال ناقل المجال.

التطبيقات

• معالجة الإدخال/الإخراج الموزعة والتحكم في الأنظمة الفرعية ضمن شبكات CANopen الصناعية الكبيرة.
• تكامل أنظمة البنية التحتية وأتمتة المباني باستخدام برمجة TwinCAT 2.
• العمليات الصناعية الخطرة التي تتطلب الامتثال لمعايير السلامة ATEX وIECEx وcFMus للفئة I، القسم 2.

المواصفات الفنية

التوصيلات والواجهات

رؤى هندسية تجريبية

النماذج البديلة والتوافق

تمثل CX8051 وحدة تحكم مخصصة تعتمد على ناقل الحقل ضمن عائلة CX80xx. وبينما تتولى طرز مثل CX8090 اتصالات Ethernet/IP أو Modbus TCP، لا يمكن تحويل CX8051 لدعم نواقل حقل بديلة عبر تعديل البرنامج الثابت، لأن الطبقة الفيزيائية لـ CANopen موصولة مباشرةً باللوحة الرئيسية. عند ترقية الأنظمة الأقدم المُهيأة باستخدام TwinCAT 2، تأكد من قفل الإعدادات المستهدفة في TwinCAT System Manager على منصة ARM ‏(ARMV4I)، وتحقق من تبعيات المكتبات قبل التنزيل.

مشكلات التطبيق وملاحظات هندسية

تأكد دائمًا من وجود خلوص حراري كافٍ (30 مم على الأقل فوق الوحدة وتحتها) للحفاظ على الحمل الحراري السلبي. قد يؤدي تشغيل CX8051 في حاويات مدمجة تفتقر إلى تهوية منظمة إلى تجاوز الوحدة حد التشغيل الأقصى البالغ ‎+55 درجة مئوية، مما يسبب خفض سرعة وحدة المعالجة المركزية أو أعطالًا في الوصول إلى الذاكرة. علاوةً على ذلك، يجب تجنب كتابة المعلمات الدورية للسجل بشكل متكرر مباشرةً على بطاقة microSD. إذ تتدهور خلايا الذاكرة الوميضية القياسية سريعًا عند اتباع أنماط الكتابة المتكررة؛ لذا استخدم مساحة ذاكرة UPS المستمرة البالغة 1 ميجابايت للمتغيرات المستمرة، واحفظ القيم في الذاكرة الوميضية فقط أثناء دورات إيقاف التشغيل المنضبطة.

نصائح التشغيل الأولي والتوصيلات

يمكن ضبط عنوان CANopen (معرّف العقدة) لوحدة CX8051 مسبقًا عبر مفاتيح العنوان الفعلية الموجودة خلف الغطاء الأمامي، أو تهيئته مباشرةً من خلال إعدادات برنامج TwinCAT. ولضمان اتصال مستقر عبر الناقل، يجب توصيل مقاومة إنهاء بقيمة 120 أوم بين الدبوس 2 (CAN_L) والدبوس 7 (CAN_H) عند كلا الطرفين الفعليين لشبكة ناقل CAN. أبقِ كابلات الإشارة معزولة عن خطوط محركات الجهد العالي لمنع التداخل الكهرومغناطيسي من تعطيل دوائر الاتصال المعزولة جلفانيًا.

إرشادات التركيب

1. 1 ثبّت وحدة التحكم CX8051 على سكة DIN قياسية بعرض 35 مم (EN 60715) بمحاذاة المشبك العلوي مع السكة والضغط إلى الأسفل حتى تستقر آلية القفل بإحكام.
2. 2 حاذِ وحدات EtherCAT (E-bus) أو Bus Terminal (K-bus) المجاورة وثبّتها على سكة DIN، مع التأكد من تعشيق نقاط التلامس الجانبية بالكامل مع موصل الناقل الجانبي في CX8051.
3. 3 صِل مصدر الطاقة 24 فولت تيار مستمر بكتل أطراف الطاقة الرئيسية في الجهاز، مع التأكد من مراعاة علامات القطبية الصحيحة لتجنب فصل المصهر الداخلي.
4. 4 أدخل كابل اتصال CANopen ‏D-sub ذي 9 دبابيس في موصل الناقل السفلي، وأحكم ربط مسامير التثبيت للحفاظ على تأريض جلفاني متين.
