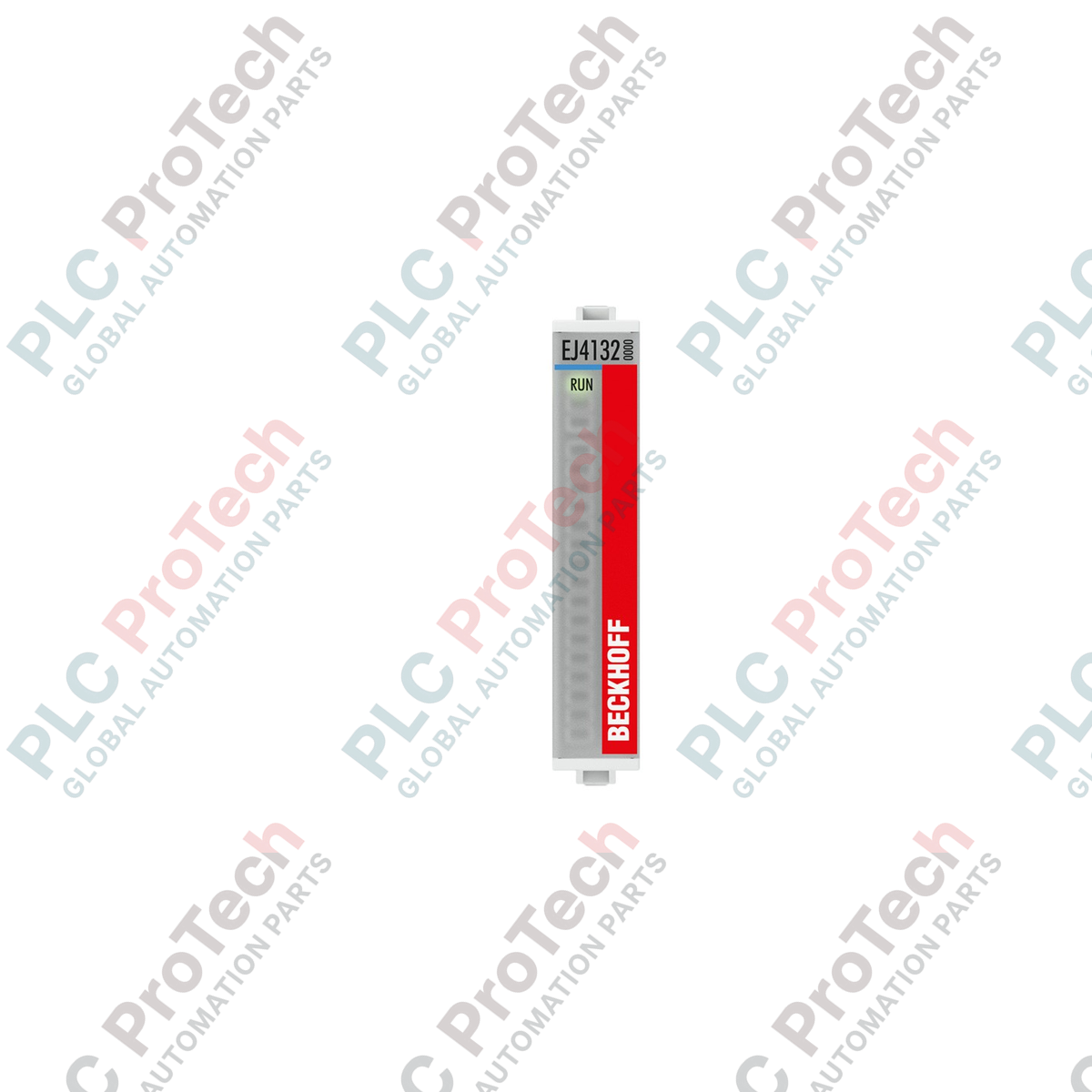

صُممت وحدة التوصيل الإضافية التناظرية للخرج Beckhoff EJ4132 للإنتاج الآلي بكميات كبيرة في الخزائن، وتوفر إشارات جهد عالية الدقة ضمن نظام الإدخال/الإخراج EtherCAT. ومن خلال إخراج إشارات في النطاق -10 إلى +10 فولت، تتصل هذه الوحدة ثنائية القناة بسلاسة بالمشغلات ومضخمات المحركات ووحدات التحكم الصناعية التي تتطلب قيمًا مرجعية تناظرية. تُثبت مباشرةً على لوحة توزيع إشارات مخصصة للتطبيق، مما يقلل التوصيلات اليدوية من نقطة إلى نقطة ويحسّن كفاءة الإنتاج لدى مصنّعي الآلات.
| المعلمة | القيمة |
|---|---|
| الشركة المصنعة | Beckhoff Automation |
| رقم الطراز | EJ4132 |
| عدد المخارج | 2 |
| نطاق جهد الإشارة | -10 فولت إلى +10 فولت |
| الدقة | 16 بت (بما في ذلك الإشارة) |
| تقنية التوصيل | سلكان، أحادي الطرف |
| الساعات الموزعة (DC) | نعم، دقة أقل من 1 ميكروثانية |
| ممانعة الحمل | > 5 كيلو أوم (مقاوم لقصر الدائرة) |
| خطأ حد الخرج | < 0.1% (بالنسبة إلى قيمة النطاق الكامل) |
| زمن التحويل | حوالي 40 ميكروثانية |
| استهلاك التيار (ناقل E-bus) | عادةً 185 مللي أمبير |
| العزل الكهربائي | 500 فولت (ناقل E-bus / جهد المجال) |
| درجة حرارة التشغيل | -25 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| الرطوبة النسبية | 95%، دون تكاثف |
| تصنيف الحماية IP | IP20 |
| الاعتمادات | CE، UL |
| الوزن الصافي للجهاز | حوالي 30 جم |
| وزن الشحن (محسوب) | 0.15 كجم |
تطابق وحدة الإضافة EJ4132 وظيفيًا طرف EtherCAT القياسي المثبّت على سكة DIN، وهو EL4132. وتشترك الوحدتان في صورة العملية نفسها ومعلمات التهيئة والسجلات نفسها داخل TwinCAT. عند الانتقال من EL4132 إلى EJ4132 للإنتاج المتسلسل للآلات، لا يلزم إجراء تعديلات برمجية؛ إلا أن البنية التحتية المادية يجب أن تنتقل إلى لوحة توزيع إشارة من سلسلة EJ.
نظرًا لأن EJ4132 تعتمد بالكامل على لوحة توزيع الإشارة المضيفة (PCB) لتوجيه الإشارات، فقد يحدث تداخل متبادل وتداخل كهرومغناطيسي (EMI) إذا مُدّدت المسارات التناظرية بالتوازي مع قنوات الطاقة ذات التيار العالي على اللوحة الأم. تأكد من فصل مسارات مرجع التأريض التناظري في اللوحة الأم فصلًا تامًا عن مجالات الإشارات الرقمية والتبديل لمنع تدهور الإشارة أو انجراف الإزاحة.
أثناء التشغيل التجريبي في TwinCAT 3، تحقّق دائمًا من علامة التبويب "CoE - Online" لضبط سجلات إزاحة المستخدم والكسب إذا تسببت الكابلات الممتدة إلى المشغّل في انخفاضات جهد مقاومية طفيفة. علاوة على ذلك، تحقّق من أن ميزانية طاقة ناقل E النشطة لوحدة الاقتران (مثل EJ1100) كافية، إذ تستهلك EJ4132 تيارًا اسميًا قدره 185 mA من ناقل E بجهد 5V.
أوقف تغذية جميع مصادر الطاقة الأساسية وطاقة المجال وطاقة ناقل E قبل إدخال الوحدة EJ4132 أو إخراجها أو التعامل معها. قد يؤدي توصيل الوحدة باللوحة الحية لتوزيع الإشارة أو فصلها عنها أثناء التشغيل إلى إتلاف واجهات مرسل-مستقبل ناقل E بشكل دائم، وإفساد دبابيس التوصيل الفعلية في موصل اللوحة الأم.
افحص دبابيس الترميز الموجودة أسفل الوحدة EJ4132 للتأكد من محاذاتها مع فتحة الاستقبال ذات المفتاح في لوحة توزيع الإشارة.
اضغط على الوحدة بشكل عمودي على سطح اللوحة حتى يُغلق مزلاج التثبيت الفعلي بإحكام، مع ضمان تعشيق جميع الأطراف بالكامل.
طبّق طاقة اللوحة الخلفية وطاقة المجال، وافحص طوبولوجيا شبكة EtherCAT في TwinCAT، وتحقّق من تحوّل مؤشر Run الفعلي على الوحدة إلى اللون الأخضر.
