Beckhoff EK1101 مقارن EtherCAT مع مفتاح تعريف

نظرة عامة على المنتج

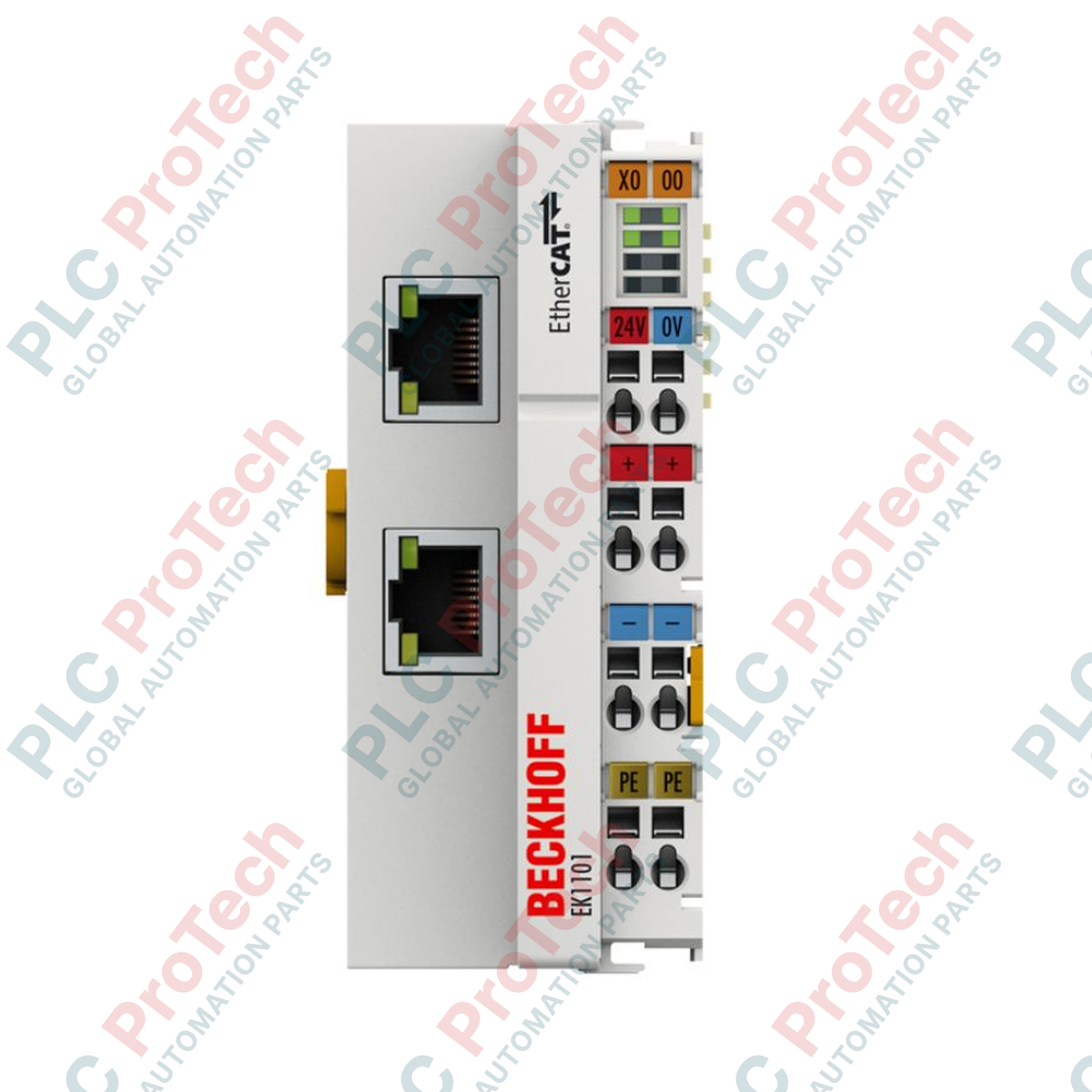

إن Beckhoff EK1101 (EK1101) هو مُقرن EtherCAT عالي الأداء، مصمم لربط شبكات Ethernet ‏100BASE-TX بنظام وحدات أطراف Beckhoff من سلسلة EL. وبصفته واجهة أساسية للأتمتة الصناعية، يسهّل EK1101 الاتصال السلس، مما يتيح توصيل ما يصل إلى 65,534 طرف EtherCAT ضمن إطار إدخال/إخراج موزّع واحد. وبفضل مفتاح المعرّف المدمج للتحقق من الهوية، يضمن هذا المُقرن الدقة في تهيئة الآلة وربط التشخيص، مما يجعله مكوّناً أساسياً لبيئات الإنتاج الآلية المعقدة وعالية السرعة.

التهيئة الفنية

صُمم EK1101 لنقل البيانات بمستوى صناعي وبسرعة 100 ميجابت/ثانية، باستخدام كابلات Ethernet قياسية محمية من الفئة Cat.5. ويوفر عزلاً كهربائياً قوياً (500 فولت) بين مصدر الطاقة وناقل E-bus وواجهة Ethernet، وهو أمر حيوي لمنع مشكلات حلقات التأريض في بنى ناقلات الحقل الممتدة. ويوفر المُقرن تياراً قدره 2000 مللي أمبير لناقل E-bus لتغذية الأطراف المتصلة لاحقاً، ويدعم تصنيف نقاط تلامس الطاقة لتقاسم الحمل بجهد 24 فولت تيار مستمر / 10 أمبير. ويحتوي الهيكل المدمج المصنوع من البولي كربونات والمصنف IP20 على مصابيح LED لإشارات التشخيص، مما يتيح لفرق الصيانة تقييم حالة الشبكة بسرعة وتحديد أعطال الاتصال من دون برامج تشخيص متخصصة.

المواصفات الفنية

الأسئلة الشائعة

ما الغرض من مفتاح المعرّف المدمج؟

يتيح مفتاح المعرّف تعيين معرّف فريد للمُقرن. وتُعد هذه الميزة مفيدة بشكل خاص في الآلات الوحدية التي تستخدم عدة محطات إدخال/إخراج متطابقة، إذ تمكّن جهاز EtherCAT الرئيسي من التحقق من الهوية وضمان توجيه الإشارة إلى محطة الإدخال/الإخراج الصحيحة، حتى عند تغيير تسلسل الكابلات.

هل يمكن توصيل هذا المُقرن على شكل سلسلة متعاقبة؟

نعم، يشتمل EK1101 على منفذي RJ45، مما يتيح له العمل كعقدة يتم إدراجها مباشرة في بنية خط EtherCAT. ويسهّل المنفذ الثاني توصيل أجهزة أو مقاطع EtherCAT إضافية في الاتجاه اللاحق.

هل هذا المُقرن مناسب للاستخدام في المناطق الخطرة؟

نعم، يحمل EK1101 عدة شهادات للاستخدام في المواقع الخطرة، بما في ذلك ATEX ‏(II 3 G Ex nA IIC T4 Gc) وIECEx/cFMus الفئة I، القسم 2، مما يجعله مناسباً للاستخدام في البيئات من المنطقة 2 أو القسم 2 عند تركيبه داخل حاوية مناسبة.

كيف يؤثر التأخير البالغ 1 ميكروثانية في أداء النظام؟

يُعد التأخير الضئيل، الذي يبلغ نحو 1 ميكروثانية، مهملاً، مما يضمن حفاظ EK1101 على الأداء اللحظي في الزمن الحقيقي بزمن أقل من ميلي ثانية، والمتوقع من أنظمة EtherCAT، حتى عند توصيل عشرات المُقرنات على التوالي في شبكة آلة كبيرة.

إرشادات التركيب وأفضل الممارسات

• كابلات Ethernet: استخدم دائماً كابلات محمية من الفئة Cat.5 أو أعلى. واحرص على توصيل الغلاف الواقي بالأرضي بشكل صحيح عند مدخل الخزانة للحفاظ على سلامة تدفق البيانات بسرعة 100 ميجابت/ثانية والامتثال لمعايير انبعاثات التوافق الكهرومغناطيسي (EN 61000-6-4).
• توزيع الطاقة: عند حساب ميزانية الطاقة، تذكّر استهلاك EK1101 للتيار: 70 مللي أمبير + (إجمالي تيار ناقل E-bus / 4). إذا تجاوز عدد الأطراف سعة ناقل E-bus البالغة 2000 مللي أمبير، فيجب إدراج طرف مصدر الطاقة EL9410 لتجديد جهد ناقل E-bus.
• تقنية التوصيل: يدعم المُقرن أطرافاً تعمل بآلية زنبركية للموصلات الصلبة والمجدولة (حتى 2.5 مم²). واحرص على أن يتراوح طول تعرية جميع الأسلاك بين 8 و9 مم لتوفير تلامس آمن ومقاوم للاهتزاز.
• التركيب: استخدم الفتحة المزدوجة المدمجة ووصلة المفتاح للتركيب جنباً إلى جنب. واحرص دائماً على تثبيت الطرف على سكة DIN مقاس 35 مم (EN 60715) للحفاظ على سلامة التلامس في التطبيقات ذات الاهتزازات العالية.
