EK1300

BECKHOFF

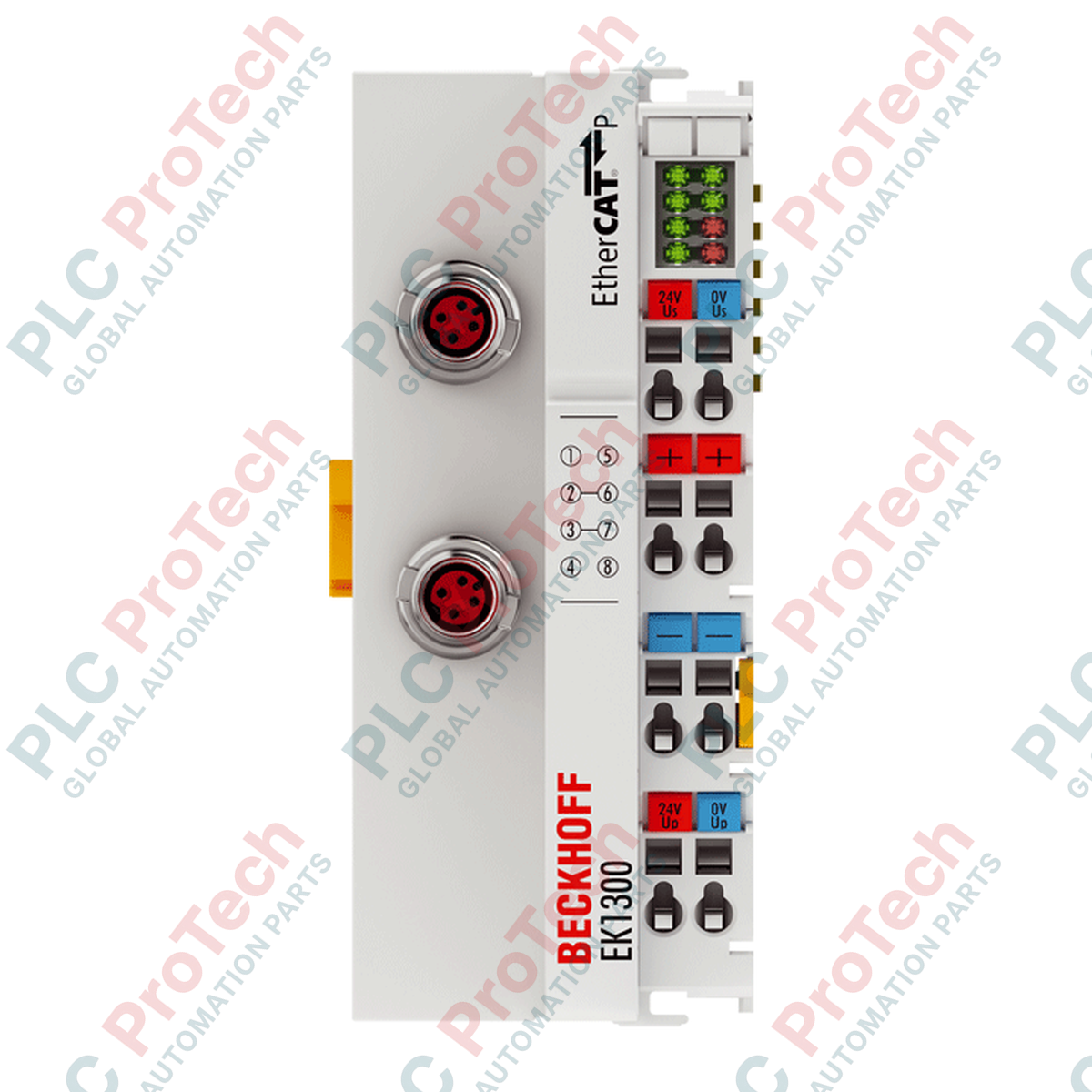

مقرّن EtherCAT P ‏BECKHOFF EK1300

SKU EK1300

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: BECKHOFF
  • رقم المنتج: EK1300
  • Origin ألمانيا
  • نوع المنتج: موصلات EtherCAT P
  • الدفع: تحويل بنكي، ويسترن يونيون
  • الوزن: 5.0 kg
  • Dimensions: 44 مم × 100 مم × 68 مم
  • ميناء الشحن: شيامن
  • الضمان: 12 شهرًا

Tags

EtherCAT P EtherCAT P Couplers
الكمية
Call sales Contact

Product Description

الوصف

BECKHOFF EK1300 هو مقرن EtherCAT P مخصص لدمج أطراف EtherCAT القياسية (من سلسلة ELxxxx) مباشرةً في شبكات EtherCAT P بسرعة 100BASE-TX. تجمع EtherCAT P بين اتصالات EtherCAT فائقة السرعة ومصدرَي طاقة مستقلين ومعزولين كهربائيًا بجهد 24 V DC — تغذية النظام والمستشعر (US) وتغذية الأجهزة الطرفية/المشغلات (UP) — في كابل Ethernet قياسي واحد مكوّن من أربعة أسلاك.

يأتي BECKHOFF EK1300 في تصميم طرفي مدمج، ويتميز بتوصيلات M8 بترميز P لمنع تكوينات التوصيل الخاطئة في الميدان. يولّد المقرن تيار التشغيل المطلوب لناقل E-bus من جهد تغذية النظام الوارد، مما يتيح الاتصال اللاحق عبر جميع أطراف EtherCAT القياسية المتصلة على شريط الأطراف.

الميزات

  • توصيل سلس لأطراف EtherCAT القياسية من طراز ELxxxx بشبكات EtherCAT P
  • واجهتا M8 بترميز P للاتصال بالشبكة الواردة ومتابعتها
  • نقل مدمج لطاقة تغذية النظام/المستشعر (US) وطاقة تغذية الأجهزة الطرفية/المشغلات (UP)
  • مصدر طاقة داخلي عالي الكفاءة للناقل E-bus، يوفر ما يصل إلى 2000 mA للأطراف المتصلة لاحقًا
  • مصابيح LED مدمجة للتشخيص والحالة لاستكشاف الأعطال ميدانيًا بسرعة
  • تركيب مدمج على سكة DIN مع توصيل طرفي ميكانيكي متجاور باستخدام الفتحات والمفاتيح

التطبيقات

  • بنى تحكم لامركزية تتطلب تكاملاً سلسًا مع مجموعات أطراف IP20
  • شبكات الآلات والمستشعرات والمشغلات القائمة على كابل واحد
  • شبكات توزيع الطاقة والاتصالات التي تستخدم بنية EtherCAT P التحتية

المواصفات الفنية

المعلمة المواصفات
الشركة المصنّعة BECKHOFF
الطراز EK1300
نوع المنتج مُقارن EtherCAT P
المهمة في النظام اقتران وحدات EtherCAT الطرفية (ELxxxx) بشبكات EtherCAT P ‏100BASE-TX
وسيط نقل البيانات كابل EtherCAT P محمي
واجهة الناقل مقبسان M8، محميان، من النوع اللولبي، بترميز P
مصدر الطاقة من EtherCAT P (24 V DC لـ US وUP)
إجمالي التيار بحد أقصى 3 A لكل US وUP
استهلاك التيار من US 40 mA + (مجموع تيار E-bus / 4)
استهلاك التيار من UP 4 mA نموذجيًا
تزويد تيار ناقل E-bus 2000 mA
معدل التيار لكل منفذ بحد أقصى 3 A لكل US وUP
العزل الكهربائي 500 V (طرف توصيل القدرة / جهد الإمداد / Ethernet)
درجة حرارة التشغيل من 0 إلى +55 درجة مئوية
درجة حرارة التخزين -25 إلى +85 درجة مئوية
فئة الحماية IP20
موضع التركيب متغير
مادة الهيكل بولي كربونات
التركيب سكة DIN بعرض 35 mm (EN 60715) مع قفل
الأبعاد (W × الارتفاع × العمق) 44 mm x 100 mm x 68 mm

إرشادات التركيب

  1. تأكد من فصل التيار عن التركيب الكهربائي بالكامل قبل تركيب النظام أو توصيل أسلاكه أو تهيئته.
  2. ثبّت BECKHOFF EK1300 على سكة DIN قياسية بعرض 35 mm (EN 60715) حتى تتعشق آلية القفل المدمجة بإحكام.
  3. ركّب الوحدات الطرفية EtherCAT القياسية من سلسلة ELxxxx على السكة بجوار المُقارن، باستخدام نظام الفتحتين والمفتاحين لضمان الاقتران الميكانيكي والكهربائي الآمن لناقل E-bus.
  4. صِل كابل EtherCAT P الوارد بمقبس M8 المرمّز P المخصّص، وأحكم ربط الموصل اللولبي لتأمين اتصال التدريع.
