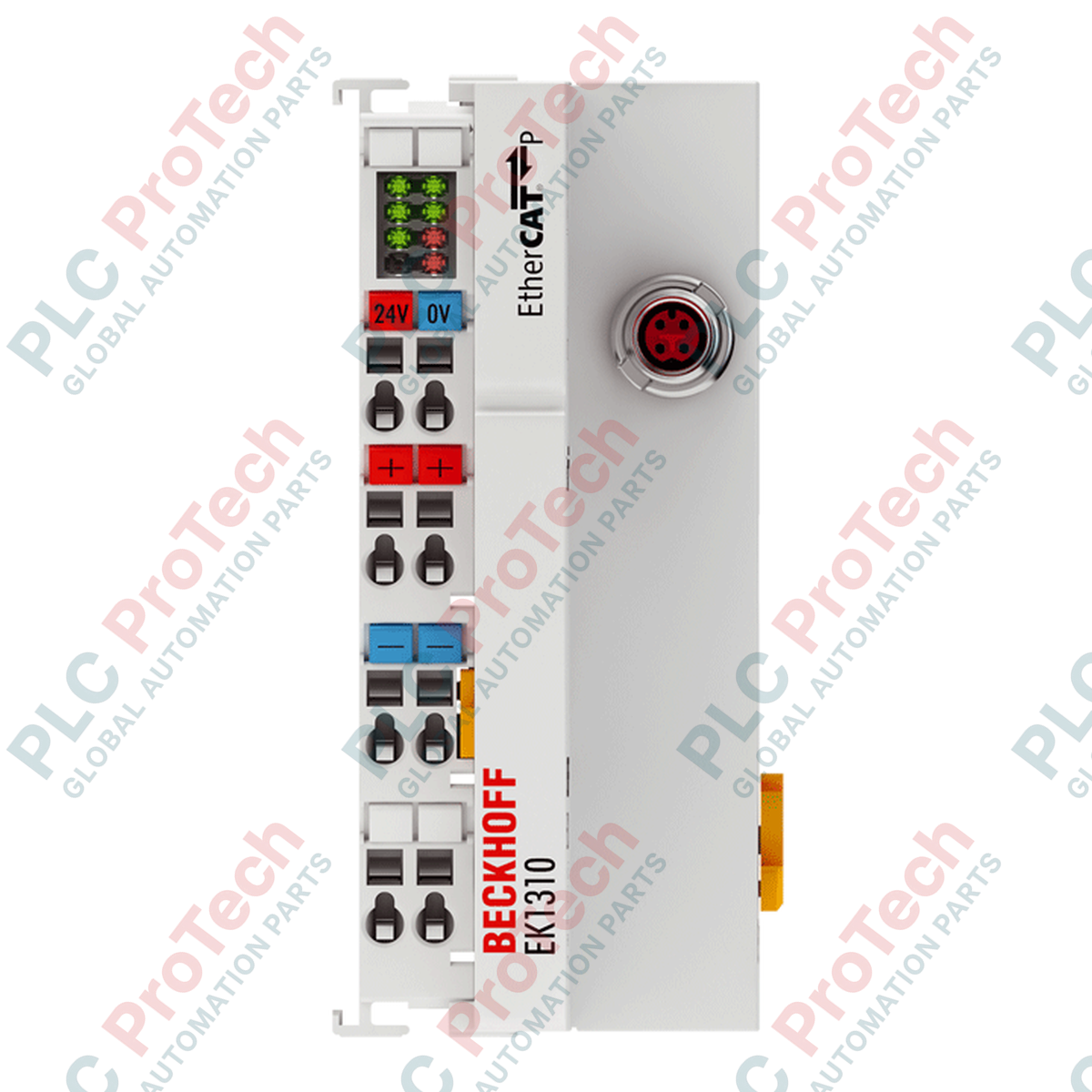

بيكهوف EK1310 منفذ تمديد EtherCAT P واحد

نظرة عامة على المنتج

يعمل  EK1310 (EK1310) كجسر أساسي ضمن منظومة Beckhoff EtherCAT P، وقد صُمم لتحويل إشارات ناقل E القياسية إلى Ethernet ‏100BASE-TX لإدخالها بسلاسة إلى شبكة EtherCAT P. وبدمج هذه الوحدة، يمكنك توسيع شبكة EtherCAT مع حقن طاقة إضافية (US وUP) مباشرةً في خط EtherCAT P في الوقت نفسه. ويقلل هذا النهج الموحّد من تعقيد توصيلات الخزانة من خلال الجمع بين توزيع الاتصالات والطاقة في كابل EtherCAT P واحد محمي، ما يجعله حلاً مثالياً لقطاعات الإدخال/الإخراج اللامركزية ومكوّنات الأتمتة المثبتة على الآلات.

التهيئة الفنية

توجد الوحدة EK1310 داخل غلاف مدمج من البولي كربونات حاصل على تصنيف IP20، ومصمم للتركيب على قضيب DIN قياسي بعرض 35 مم. وهي مزودة بواجهة M8 مرمّزة بالحرف P، ما يضمن نقل بيانات موثوقاً وعالي السرعة مع الحفاظ على الفصل المادي بين مسارات الطاقة والإشارة، كما يتطلب معيار EtherCAT P. تدعم الوحدة إدخالاً خارجياً قوياً بجهد 24 فولت تيار مستمر لكل من جهد النظام (US) وجهد الأجهزة الطرفية (UP)، بسعة تيار إجمالية تبلغ 3 أمبير لكل مسار جهد. ويضمن العزل الكهربائي المدمج (500 فولت) الحماية من الضوضاء الكهربائية وحلقات التأريض، وهو أمر أساسي للحفاظ على أداء مستقر للشبكة في البيئات الصناعية المعقدة.

المواصفات الفنية

الأسئلة الشائعة

ما الفائدة الرئيسية من التحويل إلى EtherCAT P؟

يجمع EtherCAT P بين الاتصالات والطاقة في كابل واحد، ما يبسّط التركيب ويقلل فوضى الكابلات ويخفض الوقت اللازم لتشغيل الآلة.

هل تستطيع EK1310 التعامل مع الأحمال الطرفية عالية القدرة؟

تدعم الوحدة ما يصل إلى 3 أمبير لكل مسار جهد (US وUP). تأكد من ألا يتجاوز إجمالي حمل الأجهزة الطرفية لديك حد 3 أمبير لتجنب الإيقاف الحراري للمنفذ.

لماذا الواجهة مرمّزة بالحرف P؟

تُعدّ ترميز P في موصل M8 معياراً خاصاً بـ EtherCAT P لمنع التوصيل العرضي لكابلات Ethernet القياسية أو كابلات M8 غير الحاملة للطاقة، ما يضمن السلامة ويحمي أجهزة الاتصالات.

هل هذه الوحدة مناسبة للتركيب على مستوى الحقل؟

تحمل EK1310 تصنيف IP20، وهي مصممة للاستخدام داخل خزائن التحكم المحمية. إذا كنت تحتاج إلى توزيع EtherCAT P على مستوى الآلة، فننصح باستخدام إصدارات EtherCAT Box الحاصلة على تصنيف IP67.

إرشادات التركيب وأفضل الممارسات

• سلامة الكابل: استخدم فقط كابلات EtherCAT P عالية الجودة والمحمية. تأكد من إنهاء الحماية بشكل صحيح وفقاً لمعايير EtherCAT P للحفاظ على سلامة الإشارة وتلبية متطلبات التوافق الكهرومغناطيسي.

• تركيب الوحدات الطرفية: تدعم EK1310 التركيب جنباً إلى جنب باستخدام الفتحة المزدوجة ووصلة المفتاح. تأكد من تثبيت جميع الوحدات بإحكام على قضيب DIN لضمان اتصال K-bus الداخلي بين الوحدات الطرفية المتجاورة.

• سلامة تغذية الطاقة: عند توصيل مصدر 24 فولت تيار مستمر، تحقق من القطبية قبل التشغيل. وعلى الرغم من تصميم الوحدة للاستخدام الصناعي القوي، فإن التغذية غير الصحيحة قد تؤدي إلى فقدان الاتصال أو تلف الأجهزة.
