الشركة المصنعة: BECKHOFF
رقم المنتج: EK1501
Country of origin:ألمانيا
نوع المنتج: موصل EtherCAT مع مفتاح التعريف
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 51 مم × 100 مم × 69 مم بدون موصل
ميناء الشحن: شيامن
الضمان: 12 شهرًا

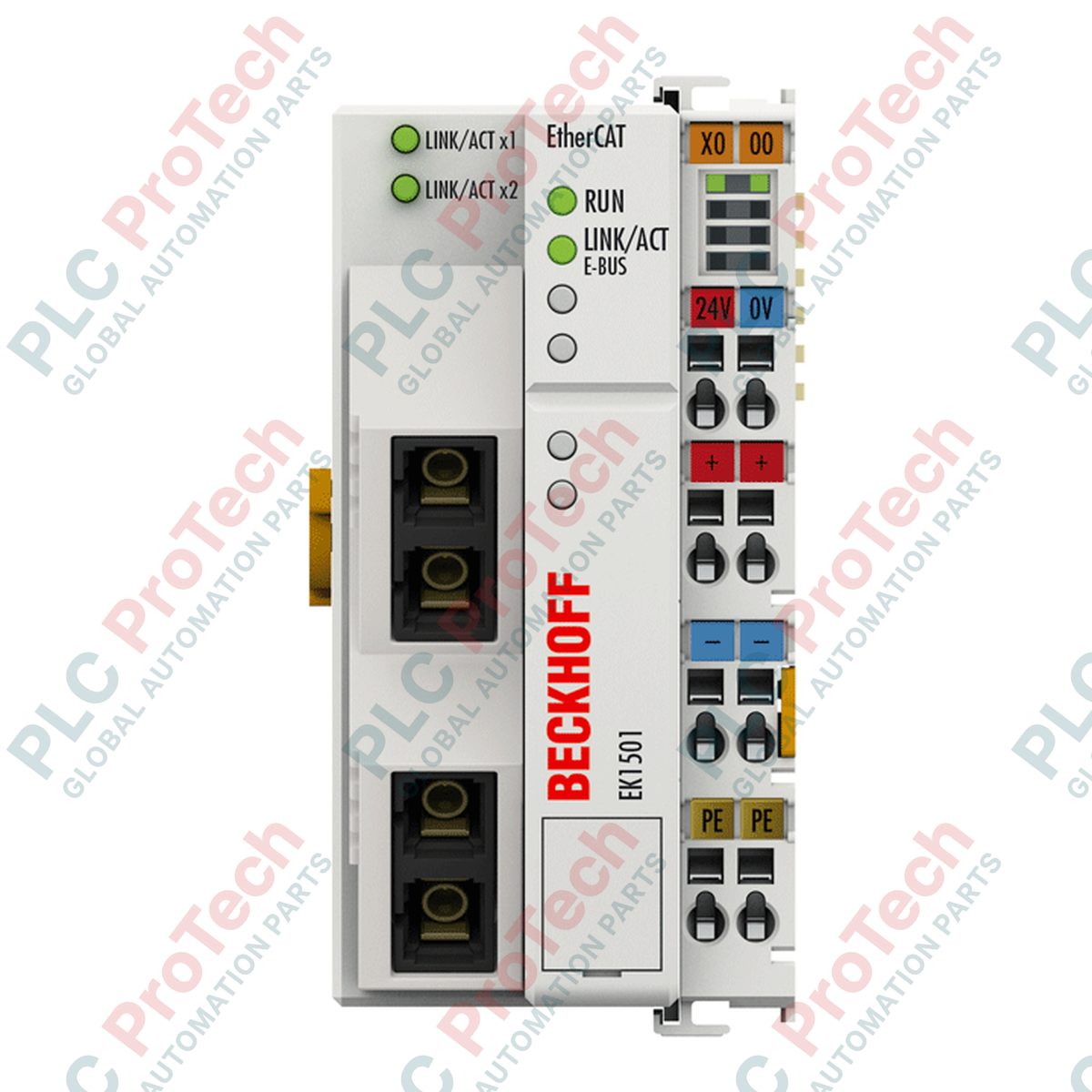

يُعد EK1501 (EK1501) موصل EtherCAT عالي الأداء مصمم لربط شبكات الألياف البصرية 100BASE-FX مع محطات EtherCAT القياسية (ELxxxx). تم تصميمه للهياكل الصناعية واسعة النطاق، مثل مزارع الرياح، ومراكز اللوجستيات الواسعة، والمصانع التي تعاني من تداخلات كهرومغناطيسية شديدة، حيث يستخدم ألياف زجاجية متعددة الأنماط (50/125 ميكرومتر) لتمديد مسافات المحطات حتى 2000 متر. يتميز EK1501 بمفتاح تعريف مدمج، يسمح بتكوين ما يصل إلى 4096 هوية فريدة، وهو أمر ضروري لتصاميم الآلات المعيارية التي قد تتغير فيها طوبولوجيا الشبكة ديناميكيًا. من خلال استخدام تقنية الألياف البصرية، يوفر حماية كاملة ضد التداخل الكهرومغناطيسي ويقضي على الفروق المحتملة بين القطاعات البعيدة، مما يضمن بنية تحكم قوية ومستقرة.
يعمل EK1501 كمحطة رئيسية لمجموعة محطات EtherCAT، حيث يحول إشارات 100BASE-FX البصرية إلى تمثيل إشارة E-bus الداخلية. يحتوي على واجهتين SC Duplex، مما يتيح طوبولوجيات خطية أو شجرية مرنة. الجهاز مزود بثلاثة مفاتيح تعريف دوارة عشرية، تتيح تعيين معرف مجموعة "Hot Connect" دائم مباشرة على الجهاز. مع تزويد تيار E-bus بقوة 2000 مللي أمبير، يمكن للموصل تشغيل عدد كبير من وحدات الإدخال/الإخراج المتصلة دون الحاجة إلى محطات تغذية طاقة إضافية. تأخير داخلي يبلغ 1 ميكروثانية يضمن الحفاظ على أداء EtherCAT عالي السرعة والحتمي عبر وصلات الألياف البصرية طويلة المدى.
| الميزة | المواصفة |
| النموذج | EK1501 |
| العلامة التجارية | BECKHOFF |
| المنشأ | ألمانيا |
| وسيط نقل البيانات | ألياف زجاجية متعددة الأنماط 50/125 ميكرومتر (MM) |
| أقصى مسافة | 2000 متر بين المحطات |
| واجهة الناقل | 2 × SC Duplex |
| تيار تزويد E-bus | 2000 مللي أمبير |
| معرفات قابلة للتكوين | 4096 (عبر مفتاح دوار) |
| مزود الطاقة | 24 فولت تيار مستمر (-15% / +20%) |
| معدل نقل البيانات | 100 ميجابت/ثانية |
| الأبعاد (العرض × الارتفاع × العمق) | 51 مم × 100 مم × 69 مم |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية |
| الوزن | 0.19 كجم |
كيف يُستخدم مفتاح التعريف في بيئة TwinCAT؟
تتيح المفاتيح الدوارة على EK1501 للمستخدم تعيين قيمة تعريف فريدة (0-4095). عند تفعيل ميزة "التحقق من التعريف" في TwinCAT، يتحقق الماستر من هذا المعرف قبل بدء الاتصال، مما يضمن وجود الوحدة الفيزيائية الصحيحة في الموضع المنطقي الصحيح في تطبيقات الآلات المعيارية.
ما هي ميزة وصلات الألياف SC Duplex مقارنة بوصلات RJ45 القياسية؟
توفر وصلات الألياف البصرية عزلاً كهربائيًا كاملاً ومناعة ضد الضوضاء الكهربائية (EMI/RFI). هذا يجعل EK1501 مثاليًا للبيئات التي تحتوي على معدات لحام ثقيلة، ومحركات تردد كبيرة، أو حيث يجب أن تمر الكابلات بين مبانٍ مختلفة ذات إمكانات أرضية متباينة.
هل يمكنني مزج قطاعات النحاس والألياف البصرية في نفس الشبكة؟
نعم. يمكنك استخدام EK1100 (نحاس) عند وحدة التحكم الرئيسية والانتقال إلى EK1501 (ألياف) لمسافة طويلة، أو العكس، بشرط أن تتطابق محولات الوسائط أو الموصلات مع معيار 100BASE-FX.
التعامل مع الألياف البصرية: تأكد من بقاء موصلات SC Duplex نظيفة. استخدم مناديل خالية من الوبر وسائل تنظيف بصرية متخصصة قبل الإدخال. حتى الغبار المجهري على وجه الألياف يمكن أن يسبب تضعيفًا كبيرًا للإشارة أو فشل الاتصال على مسافات طويلة.
نصف قطر الانحناء: عند تركيب الألياف متعددة الأنماط في صواني الكابلات أو المواسير، التزم بدقة بنصف قطر الانحناء الأدنى الذي يحدده المصنع. الانحناء المفرط يمكن أن يسبب "انحناءات دقيقة" في نواة الزجاج، مما يؤدي إلى فقدان دائم للإشارة وعلامات "خطأ CRC" متقطعة في ماستر EtherCAT.
توزيع الطاقة: يوفر EK1501 حتى 2000 مللي أمبير إلى E-bus. إذا تجاوزت محطات ELxxxx المتصلة إجمالي سحب التيار هذا (مجموع تيارات E-bus)، يجب إدخال محطة تزويد طاقة EL9400 أو EL9410 في التكديس لتجديد طاقة E-bus.
إدارة الحرارة: عند التركيب على سكة DIN بقطر 35 مم، تأكد من التوجيه الرأسي لتحسين تدفق الهواء عبر فتحات التهوية. إذا تم التركيب في بيئة ATEX Zone 2، تأكد من أن الغلاف يفي بتصنيف IP54 المطلوب وفقًا لـ EN 60079-15.
