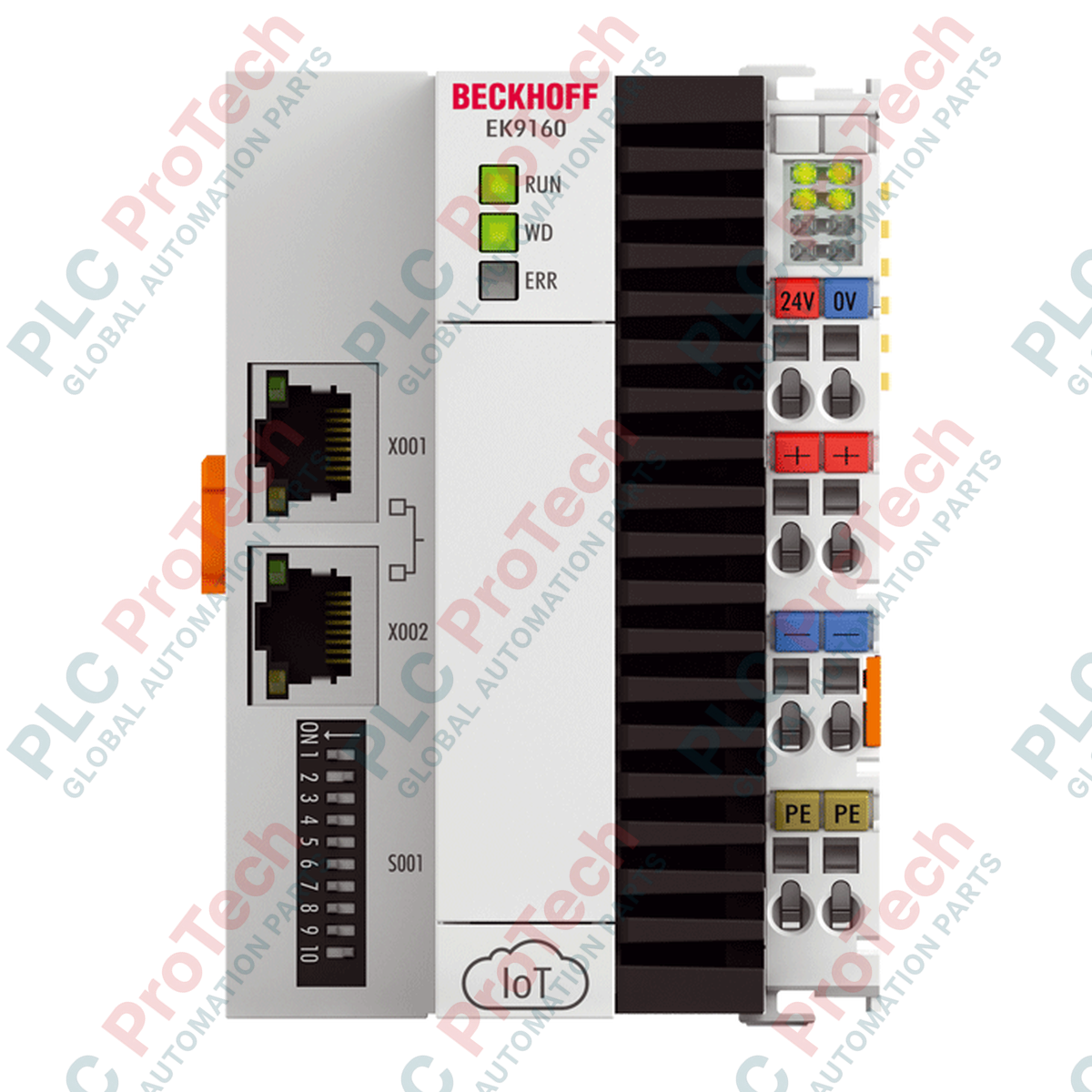

صُمّم Beckhoff EK9160 لربط أنظمة الإدخال والإخراج الفعلية القياسية بالبنى القائمة على السحابة، إذ ينقل البيانات من أطراف EtherCAT الرقمية والتناظرية مباشرةً إلى منصات إنترنت الأشياء. ينفّذ مقرّن الناقل المدمج هذا بروتوكولات صناعية أصلية، بما في ذلك MQTT وOPC UA، متجاوزًا تمامًا الحاجة إلى وحدة تحكم وسيطة أو حاسوب تحكم. تُنفّذ التهيئة بالكامل عبر خادم ويب مدمج، ما يتيح إعدادًا سريعًا وسهل الاستخدام لربط بيانات الحقل بنقاط نهاية السحابة. وتوفر فتحة بطاقة microSD مخصصة (مزودة ببطاقة سعة 512 ميجابايت) إمكانات التخزين المؤقت والتخزين المحلي، مما يحمي بيانات القياس الحيوية للنظام عند حدوث انقطاعات في الشبكة.
| الشركة المصنعة | Beckhoff |
|---|---|
| رقم الطراز | EK9160 |
| بروتوكول النظام | MQTT، OPC UA |
| معدل نقل البيانات | 100 ميجابت/ثانية |
| واجهة الناقل | 2 × RJ45 (مبدّلان) |
| جهد مصدر الطاقة | 24 فولت تيار مستمر (-15% / +20%) |
| تيار الإدخال | 150 مللي أمبير + (إجمالي تيار E-bus)/4 |
| إمداد تيار ناقل E-bus | 2000 مللي أمبير |
| الحد الأقصى لملامسات الطاقة | 24 فولت تيار مستمر / 10 أمبير كحد أقصى |
| العزل الكهربائي | 500 فولت (ملامس الطاقة / جهد الإمداد / Ethernet) |
| ذاكرة فلاش | فتحة microSD (تتضمن بطاقة بسعة 512 ميجابايت، قابلة للتوسعة) |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| الرطوبة النسبية | 95%، دون تكاثف |
| تصنيف حماية IP | IP20 |
| مادة الغلاف | بولي كربونات (هيكل مدمج مع مصابيح LED للحالة) |
| صيغة التركيب | قضيب DIN مقاس 35 مم (EN 60715) مع قفل |
| الشهادات | CE، UL |
| الأبعاد الفعلية | 71 مم × 100 مم × 73 مم (العرض × الارتفاع × العمق) |
| وزن الشحن | 5.0 كجم (الوزن التقريبي لطرد الشحن) |
| نوع الموصل | نطاق مساحة المقطع العرضي | توافق AWG |
|---|---|---|
| سلك صلب (s) | 0.08 إلى 2.5 مم² | AWG 28 إلى 14 |
| سلك مجدول (st) | 0.08 إلى 2.5 مم² | AWG 28 إلى 14 |
| مرن مع طرف كبس (f) | 0.14 إلى 1.5 مم² | AWG 26 إلى 16 |
| طول التجريد | 8 إلى 9 مم | |
الطرازات البديلة والتوافق: يؤدي EK9160 دورًا مستقلًا ومميزًا مقارنةً بمقارنات EtherCAT القياسية مثل EK1100. ففي حين تنقل المقارنات القياسية البيانات إلى وحدة تحكم PLC رئيسية مركزية، يترجم EK9160 مباشرةً هياكل أطراف ناقل EtherCAT إلى بروتوكولات إنترنت الأشياء القياسية (MQTT / OPC UA). وهو متوافق بالكامل مع الأطراف الرقمية والتناظرية القياسية من سلسلتي EL وES، لكنه يتطلب انتباهًا دقيقًا إلى ميزانية تيار E-bus القصوى البالغة 2000 mA. وإذا تجاوز إجمالي استهلاك تيار الوحدات 2000 mA، فيجب إدخال أطراف تغذية طاقة إضافية (مثل EL9400 أو EL9410) على فواصل بينها لتجنب عدم استقرار الاتصال.
مشكلات التطبيق وملاحظات هندسية: نظرًا إلى نقل البيانات عبر بنية أساسية قياسية لتقنية المعلومات مباشرةً إلى وسطاء خارجيين أو مستضافين سحابيًا، يجب أخذ زمن استجابة الشبكة في الاعتبار ضمن منطق التطبيق. لا تستخدم EK9160 للتحكم عالي السرعة ذي الحلقة المغلقة والحتمي أو في العمليات الحساسة للسلامة. تأكد من تأمين خادم الويب المدمج خلف جدار حماية صناعي، وتجنب تعريض منفذ التهيئة مباشرةً لشبكة WAN.
نصائح التشغيل الأولي والتوصيل: احرص على استخدام كابلات STP صناعية قياسية (زوج مجدول محمي) من الفئة Cat5e أو Cat6 للاتصالات، لمنع التداخل الكهرومغناطيسي الصادر عن أنظمة القيادة المحيطة. لا تتطلب الأسلاك الصلبة أدوات، ويمكن إدخالها مباشرة في الطرف ذي النابض، بينما تتطلب الأسلاك المجدولة تحرير النابض يدويًا باستخدام مفك براغي مخصص. لا تتجاوز الحد الأقصى لتيار أطراف الطاقة البالغ 10 A عبر تجميعة DIN.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: BECKHOFF
رقم المنتج: EK9160
Country of origin:ألمانيا
نوع المنتج: مقارنات ناقل IoT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 5000ج
Dimensions: 71 مم × 100 مم × 73 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
صُمّم Beckhoff EK9160 لربط أنظمة الإدخال والإخراج الفعلية القياسية بالبنى القائمة على السحابة، إذ ينقل البيانات من أطراف EtherCAT الرقمية والتناظرية مباشرةً إلى منصات إنترنت الأشياء. ينفّذ مقرّن الناقل المدمج هذا بروتوكولات صناعية أصلية، بما في ذلك MQTT وOPC UA، متجاوزًا تمامًا الحاجة إلى وحدة تحكم وسيطة أو حاسوب تحكم. تُنفّذ التهيئة بالكامل عبر خادم ويب مدمج، ما يتيح إعدادًا سريعًا وسهل الاستخدام لربط بيانات الحقل بنقاط نهاية السحابة. وتوفر فتحة بطاقة microSD مخصصة (مزودة ببطاقة سعة 512 ميجابايت) إمكانات التخزين المؤقت والتخزين المحلي، مما يحمي بيانات القياس الحيوية للنظام عند حدوث انقطاعات في الشبكة.
| الشركة المصنعة | Beckhoff |
|---|---|
| رقم الطراز | EK9160 |
| بروتوكول النظام | MQTT، OPC UA |
| معدل نقل البيانات | 100 ميجابت/ثانية |
| واجهة الناقل | 2 × RJ45 (مبدّلان) |
| جهد مصدر الطاقة | 24 فولت تيار مستمر (-15% / +20%) |
| تيار الإدخال | 150 مللي أمبير + (إجمالي تيار E-bus)/4 |
| إمداد تيار ناقل E-bus | 2000 مللي أمبير |
| الحد الأقصى لملامسات الطاقة | 24 فولت تيار مستمر / 10 أمبير كحد أقصى |
| العزل الكهربائي | 500 فولت (ملامس الطاقة / جهد الإمداد / Ethernet) |
| ذاكرة فلاش | فتحة microSD (تتضمن بطاقة بسعة 512 ميجابايت، قابلة للتوسعة) |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| الرطوبة النسبية | 95%، دون تكاثف |
| تصنيف حماية IP | IP20 |
| مادة الغلاف | بولي كربونات (هيكل مدمج مع مصابيح LED للحالة) |
| صيغة التركيب | قضيب DIN مقاس 35 مم (EN 60715) مع قفل |
| الشهادات | CE، UL |
| الأبعاد الفعلية | 71 مم × 100 مم × 73 مم (العرض × الارتفاع × العمق) |
| وزن الشحن | 5.0 كجم (الوزن التقريبي لطرد الشحن) |
| نوع الموصل | نطاق مساحة المقطع العرضي | توافق AWG |
|---|---|---|
| سلك صلب (s) | 0.08 إلى 2.5 مم² | AWG 28 إلى 14 |
| سلك مجدول (st) | 0.08 إلى 2.5 مم² | AWG 28 إلى 14 |
| مرن مع طرف كبس (f) | 0.14 إلى 1.5 مم² | AWG 26 إلى 16 |
| طول التجريد | 8 إلى 9 مم | |
الطرازات البديلة والتوافق: يؤدي EK9160 دورًا مستقلًا ومميزًا مقارنةً بمقارنات EtherCAT القياسية مثل EK1100. ففي حين تنقل المقارنات القياسية البيانات إلى وحدة تحكم PLC رئيسية مركزية، يترجم EK9160 مباشرةً هياكل أطراف ناقل EtherCAT إلى بروتوكولات إنترنت الأشياء القياسية (MQTT / OPC UA). وهو متوافق بالكامل مع الأطراف الرقمية والتناظرية القياسية من سلسلتي EL وES، لكنه يتطلب انتباهًا دقيقًا إلى ميزانية تيار E-bus القصوى البالغة 2000 mA. وإذا تجاوز إجمالي استهلاك تيار الوحدات 2000 mA، فيجب إدخال أطراف تغذية طاقة إضافية (مثل EL9400 أو EL9410) على فواصل بينها لتجنب عدم استقرار الاتصال.
مشكلات التطبيق وملاحظات هندسية: نظرًا إلى نقل البيانات عبر بنية أساسية قياسية لتقنية المعلومات مباشرةً إلى وسطاء خارجيين أو مستضافين سحابيًا، يجب أخذ زمن استجابة الشبكة في الاعتبار ضمن منطق التطبيق. لا تستخدم EK9160 للتحكم عالي السرعة ذي الحلقة المغلقة والحتمي أو في العمليات الحساسة للسلامة. تأكد من تأمين خادم الويب المدمج خلف جدار حماية صناعي، وتجنب تعريض منفذ التهيئة مباشرةً لشبكة WAN.
نصائح التشغيل الأولي والتوصيل: احرص على استخدام كابلات STP صناعية قياسية (زوج مجدول محمي) من الفئة Cat5e أو Cat6 للاتصالات، لمنع التداخل الكهرومغناطيسي الصادر عن أنظمة القيادة المحيطة. لا تتطلب الأسلاك الصلبة أدوات، ويمكن إدخالها مباشرة في الطرف ذي النابض، بينما تتطلب الأسلاك المجدولة تحرير النابض يدويًا باستخدام مفك براغي مخصص. لا تتجاوز الحد الأقصى لتيار أطراف الطاقة البالغ 10 A عبر تجميعة DIN.
