الشركة المصنعة: BECKHOFF
رقم المنتج: EL1258
Country of origin:ألمانيا
نوع المنتج: محطة EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 12 مم × 100 مم × 68 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

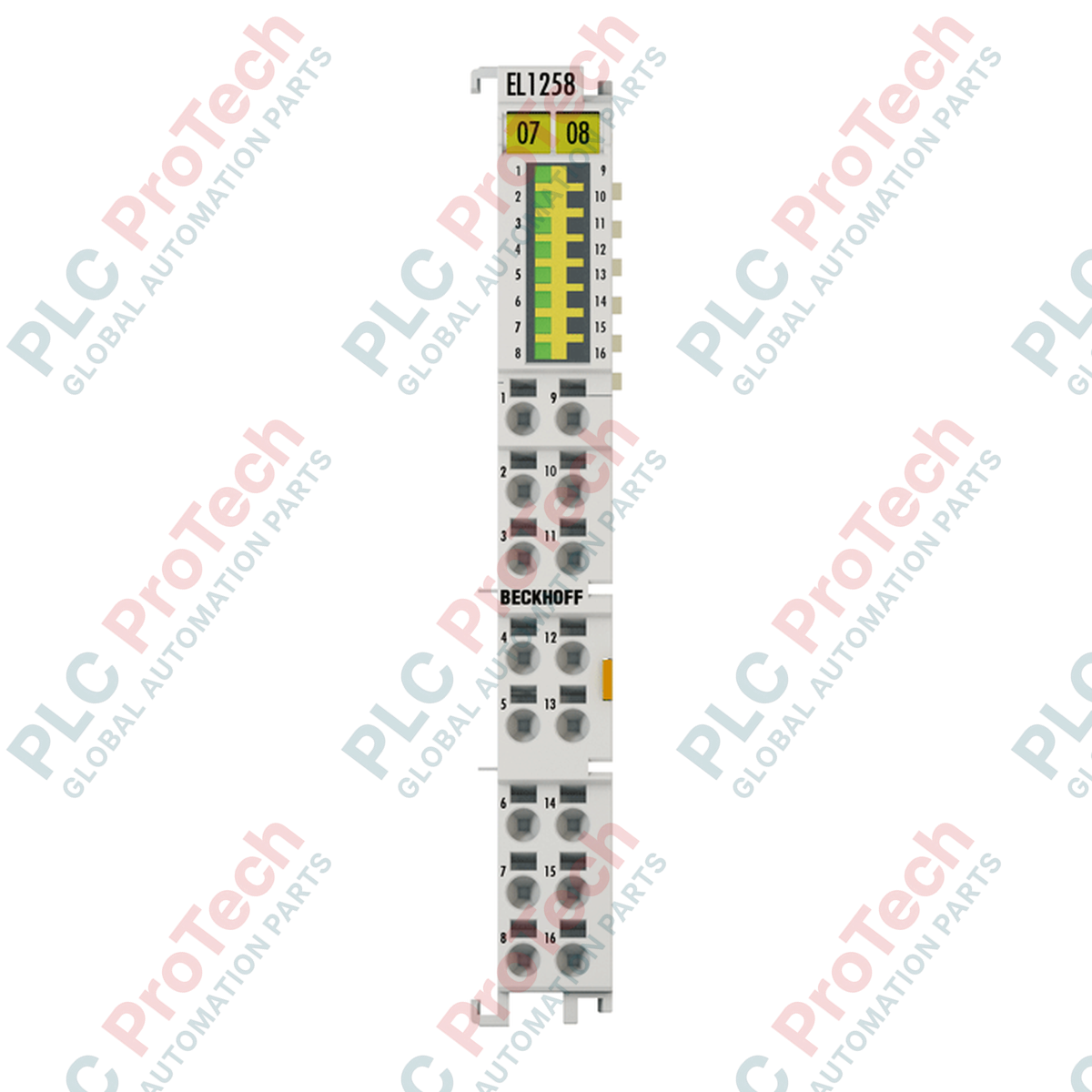

يُعد EL1258 (EL1258) وحدة طرفية رقمية عالية الأداء بثماني قنوات مصممة للاستحواذ على الإشارات فائقة السرعة ضمن نظام EtherCAT I/O. تم تصميمه للتطبيقات التي تتطلب دقة زمنية قصوى—مثل الكشف عالي السرعة عن الأجزاء، تسجيل علامات الطباعة، ومحفزات الحركة المتزامنة—يتميز EL1258 بفلتر إدخال مذهل يقل عن 1 ميكروثانية. من خلال استخدام Distributed Clocks (DC) وتقنية multi-timestamping المتقدمة، يمكن لهذه الوحدة الطرفية اكتشاف وتسجيل عدة حواف إشارة ضمن دورة EtherCAT واحدة. هذا يسمح للمتَحكم بإعادة بناء الأحداث عالية التردد بدقة أقل بكثير من ميكروثانية واحدة، متجاوزًا بذلك قيود زمن دورة الحافلة الميدانية.
تأتي البنية المادية لـ EL1258 في غلاف عالي الكثافة (HD) بسمك 12 مم، يدعم 8 مداخل رقمية بتقنية توصيل بسلكين. يتوافق مع معايير IEC 61131-2 (النوع 1/3)، مما يضمن التوافق مع حساسات صناعية قياسية بجهد 24 فولت تيار مستمر. ميزة "Multi-Timestamp" هي الميزة التقنية الأساسية: حيث تتيح للوحدة تخزين ما يصل إلى 32 طابعًا زمنيًا لكل قناة (حسب التكوين)، مما يسمح للـ PLC بمعالجة الأحداث التي تحدث أسرع من دورة المهمة. يوفر الموديل عزلًا كهربائيًا بقوة 500 فولت بين E-bus وجهد الحقل، ويُغذى عبر سلسلة EtherCAT، مع استهلاك نموذجي يبلغ 130 مللي أمبير من E-bus.
| الميزة | المواصفة |
| الطراز | EL1258 |
| العلامة التجارية | BECKHOFF |
| المنشأ | ألمانيا |
| عدد المداخل | 8 |
| فلتر الإدخال | < 1 ميكروثانية |
| Distributed Clocks | نعم (دقة << 1 µs) |
| التقنية | Multi-timestamping (حتى 32 حدث/دورة) |
| جهد الإشارة "1" | 11 إلى 30 فولت تيار مستمر |
| جهد الإشارة "0" | -3 إلى +5 فولت تيار مستمر |
| العينة الداخلية | 10 إلى 40 ميكروثانية |
| طريقة التوصيل | سلكان |
| استهلاك التيار (E-bus) | نموذجي 130 مللي أمبير |
| الأبعاد (العرض × الارتفاع × العمق) | 12 مم × 100 مم × 68 مم |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية |
ما فائدة تقنية multi-timestamping مقارنة بالمداخل الرقمية القياسية؟
المداخل الرقمية القياسية يمكنها فقط الإبلاغ عن حالة الإشارة في اللحظة التي تصل فيها دورة EtherCAT إليها. إذا تغيرت الإشارة عدة مرات بين الدورات، تُفقد تلك الأحداث. يقوم EL1258 بتسجيل الوقت الدقيق (الطابع الزمني) لكل انتقال حافة، مما يسمح للـ PLC بمعرفة متى حدثت عدة أحداث بالضبط، حتى لو وقعت في منتصف دورة الاتصال.
هل تدعم هذه الوحدة الطرفية Distributed Clocks؟
نعم. يعتمد EL1258 على Distributed Clocks (DC) لمزامنة ساعته الداخلية عالية السرعة مع بقية شبكة EtherCAT. وهذا ما يسمح بأن تكون الطوابع الزمنية صالحة عالميًا عبر نظام التحكم بأكمله.
كم عدد الحواف التي يمكن لـ EL1258 اكتشافها في الثانية؟
اعتمادًا على التكوين وحجم المخزن المؤقت المطلوب، يمكنه اكتشاف ما بين 25,000 و100,000 حافة في الثانية. هذا يجعله مناسبًا لعد النبضات عالي السرعة ومراقبة الدوران بما يتجاوز قدرات I/O القياسية.
التوصيل عالي الكثافة: نظرًا لأن EL1258 يستخدم غلاف HD، فالمساحة محدودة. استخدم أطواقًا للأسلاك المجدولة (0.14 إلى 0.75 مم²) لضمان توصيلات نظيفة وموثوقة ومنع خيوط الأسلاك المتفرقة من التسبب في دوائر قصيرة بين نقاط الإدخال المتقاربة.
جودة الإشارة لفلترة أقل من 1 ميكروثانية: نظرًا لأن فلتر الإدخال سريع جدًا (< 1 µs)، فإن الوحدة الطرفية حساسة لنبضات الضوضاء القصيرة جدًا. استخدم دائمًا كابلات محمية للإشارات عالية السرعة ووجهها بعيدًا عن كابلات التيار المتردد عالية القدرة أو موصلات VFD. استخدم حساسات عالية الجودة ذات خصائص تبديل نظيفة لتجنب "التشغيل المزدوج" الخاطئ.
تكوين البرمجيات: في TwinCAT، يجب تفعيل وضع DC (Distributed Clocks) لـ EL1258. ستحتاج أيضًا إلى تكوين "عدد الطوابع الزمنية" في إعدادات CoE (CanOpen over EtherCAT) لتتناسب مع متطلبات تطبيقك؛ زيادة حجم المخزن المؤقت قد تزيد من حجم صورة العملية.
التجريد والتركيب: قم بتجريد الأسلاك إلى 8–9 مم بالضبط. استخدم مفك براغي مسطح الرأس لتشغيل أطراف الربيع. تأكد من تثبيت الوحدة الطرفية بإحكام على سكة DIN للحفاظ على اتصال مستقر مع جهات تغذية E-bus.
