الشركة المصنعة: BECKHOFF
رقم المنتج: EL2262
Country of origin:ألمانيا
نوع المنتج: محطة EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 12 مم × 100 مم × 68 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

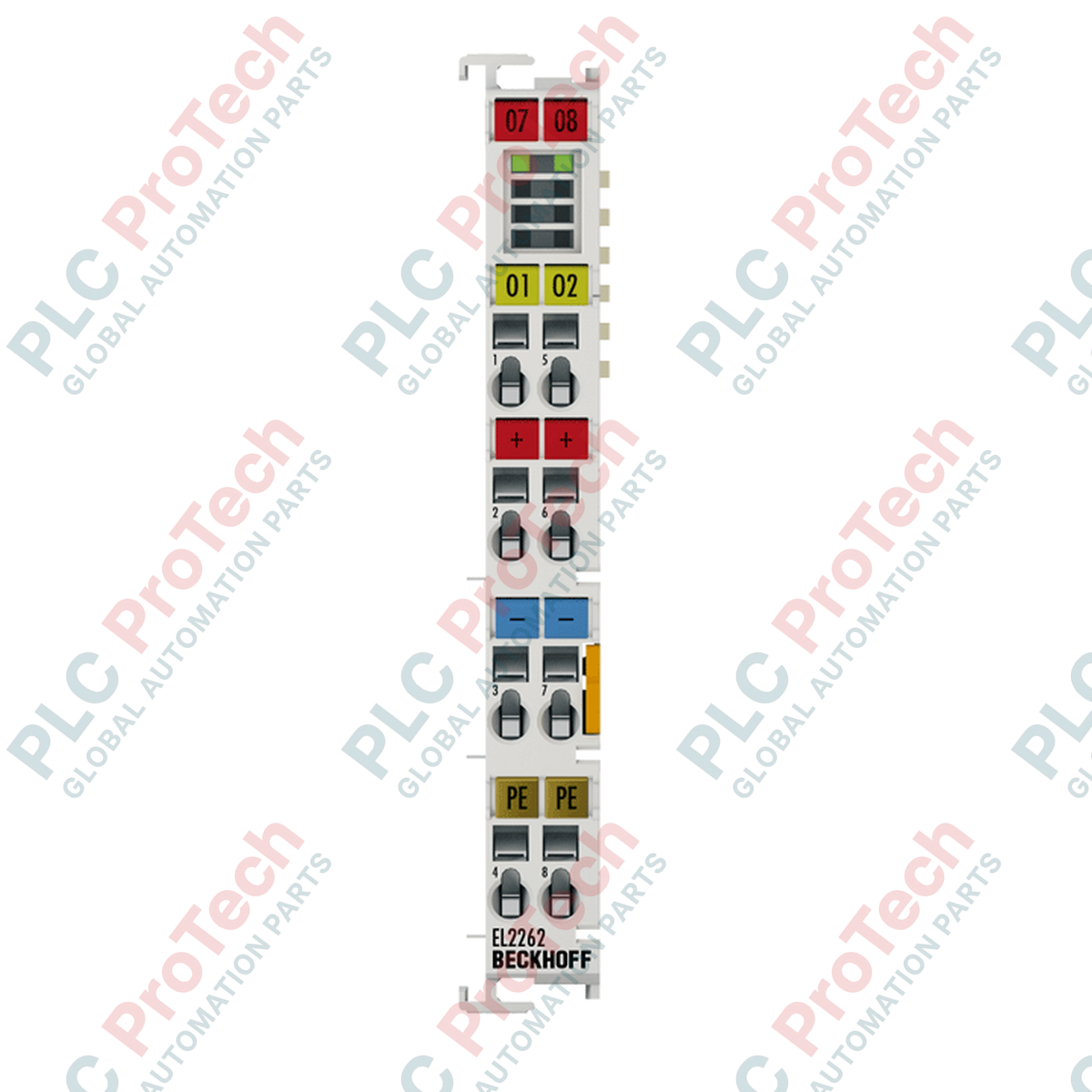

يُعد EL2262 (EL2262) وحدة طرفية ذات خرج رقمي ثنائي القناة فائقة السرعة مصممة للتطبيقات التي تتطلب دقة على مستوى الميكروثانية وتبديل عالي التردد. بفضل تقنية الإفراط في العينة المتقدمة، يسمح EL2262 بمعدل إخراج يصل إلى 1 Msample/s، مما يمكن وحدة التحكم من إخراج الحالات الرقمية بفواصل زمنية أقصر بكثير من دورة الاتصال الفعلية لـ EtherCAT. هذه القدرة حاسمة للعمليات الصناعية المتقدمة مثل تزامن الليزر، الفرز عالي السرعة، والجرعات الدقيقة في صناعات الأدوية وأشباه الموصلات. مع مرحلة خرج دفع-سحب ودعم مدمج للساعات الموزعة (DC)، تضمن هذه الوحدة دقة تزامن أقل من ميكروثانية، مما يقضي بفعالية على التذبذب المرتبط بأوقات دورة الحافلات الميدانية القياسية.
تم تحسين بنية الأجهزة في EL2262 لمعالجة الإشارات عالية السرعة، باستخدام تقنية اتصال بأربعة أسلاك لضمان سلامة الإشارة. تتيح ميزة "الإفراط في العينة" الأساسية كتابة مضاعف صحيح (n = 1 إلى 1000) من حالات الإخراج ضمن دورة PLC واحدة. تتميز الوحدة بمرحلة خرج دفع-سحب قوية قادرة على دفع 0.5 A لكل قناة، مما يجعلها متوافقة مع الأحمال الأومية والحثية وأحمال المصابيح. لتسهيل مهام التوقيت المعقدة، تتضمن صورة العملية عداد دورة 32-بت ووقت بدء الإخراج التالي 32-بت، مما يوفر لوحدة التحكم الرئيسية تغذية راجعة دقيقة حول موعد بدء تسلسل الإخراج التالي. كما تدمج الوحدة حماية من الدائرة القصيرة وحماية من الجهد العكسي لضمان موثوقية طويلة الأمد في بيئات كهربائية صاخبة.
| الميزة | المواصفة |
| الموديل | EL2262 |
| العلامة التجارية | BECKHOFF |
| المنشأ | ألمانيا |
| عدد المخارج | 2 |
| عامل الإفراط في العينة | n = 1 إلى 1000 |
| أقصى معدل إخراج | 1 Msample/s (دورة دنيا 1 ميكروثانية) |
| الجهد الاسمي | 24 VDC (-15% / +20%) |
| تيار الإخراج | 0.5 A لكل قناة (محمية من الدائرة القصيرة) |
| مرحلة الإخراج | دفع-سحب |
| أوقات التبديل | عادةً TON < 1 ميكروثانية / TOFF < 1 ميكروثانية |
| الساعات الموزعة | نعم، دقة << 1 ميكروثانية |
| العزل الكهربائي | 500 V (E-bus/جهد الحقل) |
| الأبعاد (العرض × الارتفاع × العمق) | 12 مم × 100 مم × 68 مم |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية |
كيف يختلف الإفراط في العينة عن المخارج الرقمية القياسية؟
في الإخراج القياسي، تتغير حالة الوحدة مرة واحدة لكل دورة EtherCAT. مع EL2262، يرسل المتحكم "مخزنًا" من الحالات (حتى 1000) تقوم الوحدة بتنفيذها بفاصل زمني ثابت أقل من الدورة (حتى 1 ميكروثانية)، مما يسمح بدقة زمنية أعلى بكثير من دورة الحافلة الميدانية نفسها.
ما هي المتطلبات لاستخدام معدل إخراج 1 Msample/s؟
لتحقيق المعدل الأقصى، يجب أن يدعم EtherCAT master الساعات الموزعة (DC). يجب على المستخدم تكوين عامل الإفراط في العينة في TwinCAT System Manager ليتناسب مع الدقة الزمنية المطلوبة والتأكد من قدرة وحدة المعالجة المركزية على معالجة مصفوفات البيانات بالسرعة المطلوبة.
هل يمكن لـ EL2262 تشغيل الأحمال الحثية بدون حماية خارجية؟
نعم، تم تصميم الوحدة للتعامل مع الأحمال الحثية. ومع ذلك، للأحمال ذات طاقة الكسر العالية جدًا (تتجاوز 150 mJ/القناة)، يُنصح باستخدام دايود فليب باك خارجي لمنع الشيخوخة المبكرة لمرحلة الإخراج.
سلامة الأسلاك عالية السرعة: عند سرعات التبديل 1 MHz، يمكن حتى لسعة وحث الكابل الصغيرة أن تشوه شكل موجة الإخراج. استخدم كابلات محمية عالية الجودة ومنخفضة السعة وقلل المسافة بين EL2262 والحمل قدر الإمكان. تأكد من ربط مرجع 0V مباشرة بجهة الطاقة لتقليل تقلب الأرض.
تكوين دفع-سحب: بما أن الوحدة تستخدم مرحلة خرج دفع-سحب، فإنها تدفع الإشارة بنشاط إلى الحالة العالية والمنخفضة. هذا يوفر حواف أنظف وأوقات تبديل أسرع مقارنة بالإخراج التقليدي الذي يوفر فقط مصدرًا، لكن تأكد من أن الحمل لا يحاول أيضًا دفع الخط لتجنب التعارض.
إدارة الحرارة: يمكن لـ EL2262 توليد حرارة كبيرة عند التبديل بترددات عالية (1 Msample/s) مع الأحمال القصوى. إذا تم استخدام القناتين بدورات تشغيل عالية، حافظ على مسافة لا تقل عن 10 مم من الوحدات ذات الطاقة العالية المجاورة وتحقق من ألا تتجاوز درجة حرارة البيئة داخل الخزانة 55 درجة مئوية.
إعداد TwinCAT: تحقق دائمًا من "StartTimeNextOutput" في كود PLC الخاص بك. هذه الطابع الزمني ضروري لمزامنة تسلسل الإخراج عالي السرعة مع المكونات الأخرى المتزامنة عبر DC، مثل وحدات الإدخال الإفراط في العينة EL1262 أو محاور القيادة.
