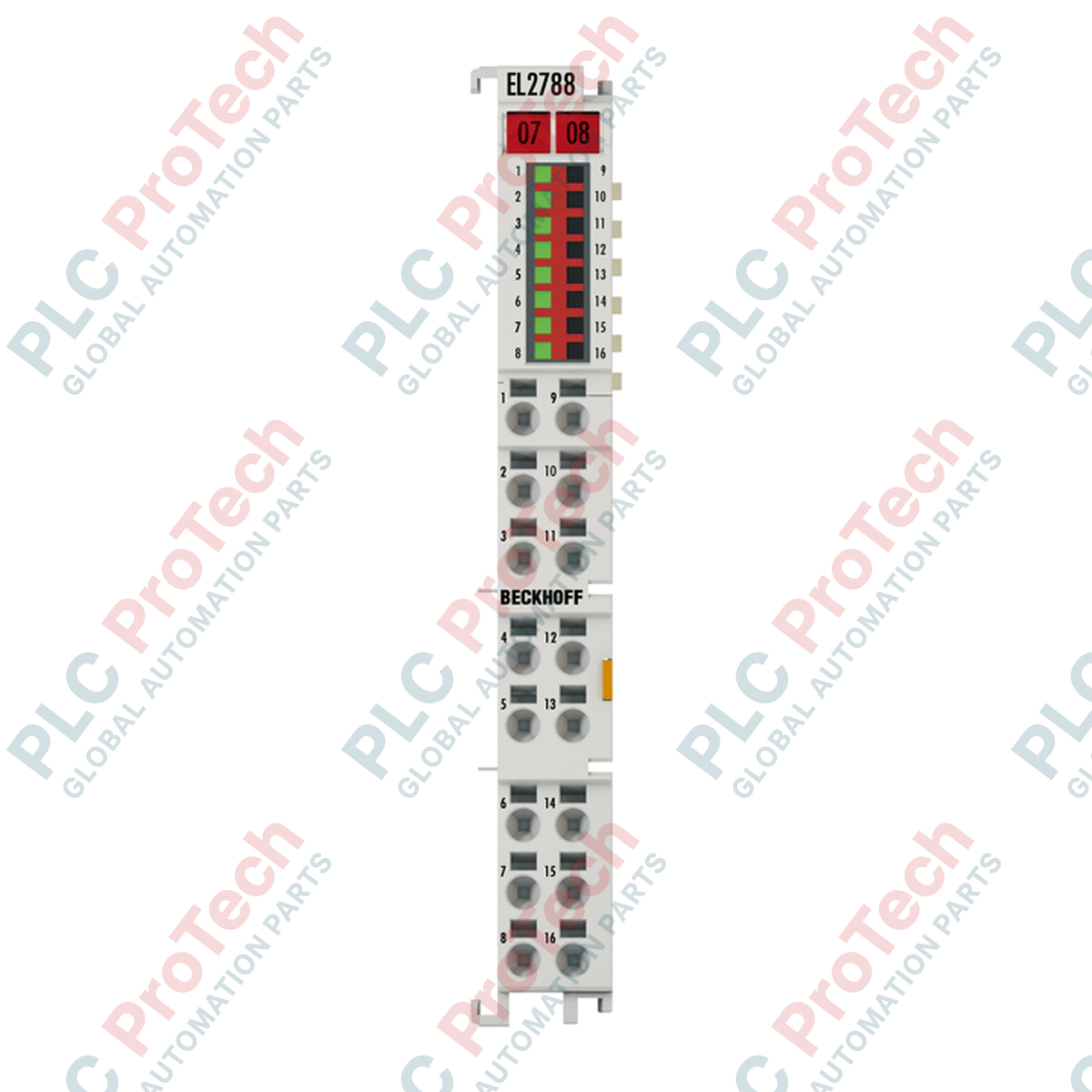

طرفية مرحل الحالة الصلبة من سلسلة EL BECKHOFF EL2788

نظرة عامة على المنتج

إن EL2788 (EL2788) هو طرف خرج بمرحل صلب (SSR) عالي الكثافة، مزود بـ8 قنوات، من سلسلة EL من Beckhoff، وقد صُمم ليحل محل المرحلات الميكانيكية التقليدية في تطبيقات التبديل عالية التردد. وباستخدام التبديل القائم على أشباه الموصلات، يوفر هذا الطراز عمرًا تشغيليًا افتراضيًا غير محدود وتشغيلًا صامتًا، مما يجعله مثاليًا للتبديل السريع للأحمال الأومية والحثية في أنظمة الأتمتة الصناعية. وبفضل هيكله المدمج عالي الكثافة (HD)، يتيح EL2788 توفيرًا كبيرًا في المساحة داخل خزائن التحكم، مع توفير تبديل موثوق بتيار 2 أمبير لكل قناة للأحمال التي تصل إلى 30 فولت تيار متردد أو 48 فولت تيار مستمر.

التهيئة الفنية

تم تحسين بنية EL2788 لتحقيق الأداء وطول العمر، إذ يتميز بمقاومة تشغيل منخفضة للغاية (0.03 أوم نموذجيًا)، مما يقلل من فقد الطاقة وتراكم الحرارة داخل هيكل الطرف. وعلى الرغم من أن الوحدة تدعم تيارًا مستمرًا قدره 2 أمبير لكل قناة، فإن التيار الإجمالي للوحدة بأكملها محدود بـ10 أمبير. كما تتميز بحاجز عزل متين بجهد 500 فولت بين ناقل E-bus وجهد المجال. وينبغي للمهندسين ملاحظة أن هذا الطرف غير محمي intrinsically من قصر الدائرة؛ إذ يعتمد على قدرة تحمل تيار الذروة (تصل إلى 50 أمبير لمدة 10 مللي ثانية) وعلى استخدام مصهرات خارجية مناسبة لحماية مخارج SSR من حالات زيادة التيار.

المواصفات الفنية

الأسئلة الشائعة

لماذا أختار EL2788 بدلًا من طرف مرحل ميكانيكي؟

يستخدم EL2788 التبديل القائم على أشباه الموصلات، مما يلغي تآكل الملامسات الميكانيكية وتكوّن الحفر والارتداد. وينتج عن ذلك دورات تبديل أسرع، وتشغيل صامت، ومتوسط زمن أطول بكثير بين الأعطال (MTBF) في التطبيقات عالية التردد.

ما الإجراءات التي ينبغي اتخاذها لمنع أضرار قصر الدائرة؟

إن EL2788 غير محمي من قصر الدائرة. يجب تركيب مصهرات خارجية مناسبة لكل قناة أو لمجموعة ملامسات مصدر الطاقة لحماية مرحلة خرج SSR من تيارات الاندفاع التي تتجاوز تصنيف تيار الذروة البالغ 50 أمبير (100 مللي ثانية).

هل يمكن لهذا الطرف تبديل الأحمال الحثية؟

نعم، فقد صُمم للأحمال الأومية والحثية. وعند تبديل الأحمال الحثية العالية (مثل الموصلات الكبيرة أو صمامات الملف اللولبي)، تأكد من استخدام ثنائيات ارتداد خارجية أو دوائر كبت RC لحماية SSR من الارتفاعات العابرة في الجهد التي تتجاوز جهد الانهيار البالغ 80 فولت.

توصيات التركيب والتشغيل

• إدارة الحمل الحراري: نظرًا إلى التصميم عالي الكثافة ذي القنوات الثماني، فإن تبديد الحرارة أمر بالغ الأهمية. تأكد من تركيب الوحدة داخل خزانة جيدة التهوية. وإذا كانت القنوات الثماني كلها تعمل عند دورات تشغيل مرتفعة، ففكّر في ترك فجوة صغيرة بين EL2788 والأطراف الأخرى المولدة للحرارة للحفاظ على درجة حرارة التشغيل المحددة.
• سلامة التوصيلات: صُممت الأطراف التي تعمل بنابض للأسلاك الصلبة والمرنة. وعند استخدام موصلات مرنة، استخدم دائمًا أطراف كبس لمنع التنسيل وضمان توصيل آمن منخفض المقاومة قادر على تحمل كامل حمل التيار البالغ 2 أمبير من دون تسخين موضعي.
• استراتيجية استخدام المصهرات: نظرًا إلى افتقار مخارج SSR إلى حماية داخلية تحد من التيار ضد دوائر القصر، أعطِ الأولوية لاستخدام مصهرات سريعة الاستجابة تفصل الدائرة قبل وقت كافٍ من بلوغ تيار الذروة البالغ 50 أمبير. وتُعد هذه الاستراتيجية الأكثر فاعلية لضمان إطالة عمر EL2788 في نظام التحكم لديك.
