الشركة المصنعة: BECKHOFF
رقم المنتج: EL3208
Country of origin:ألمانيا
نوع المنتج: طرف EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 12 مم × 100 مم × 68 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

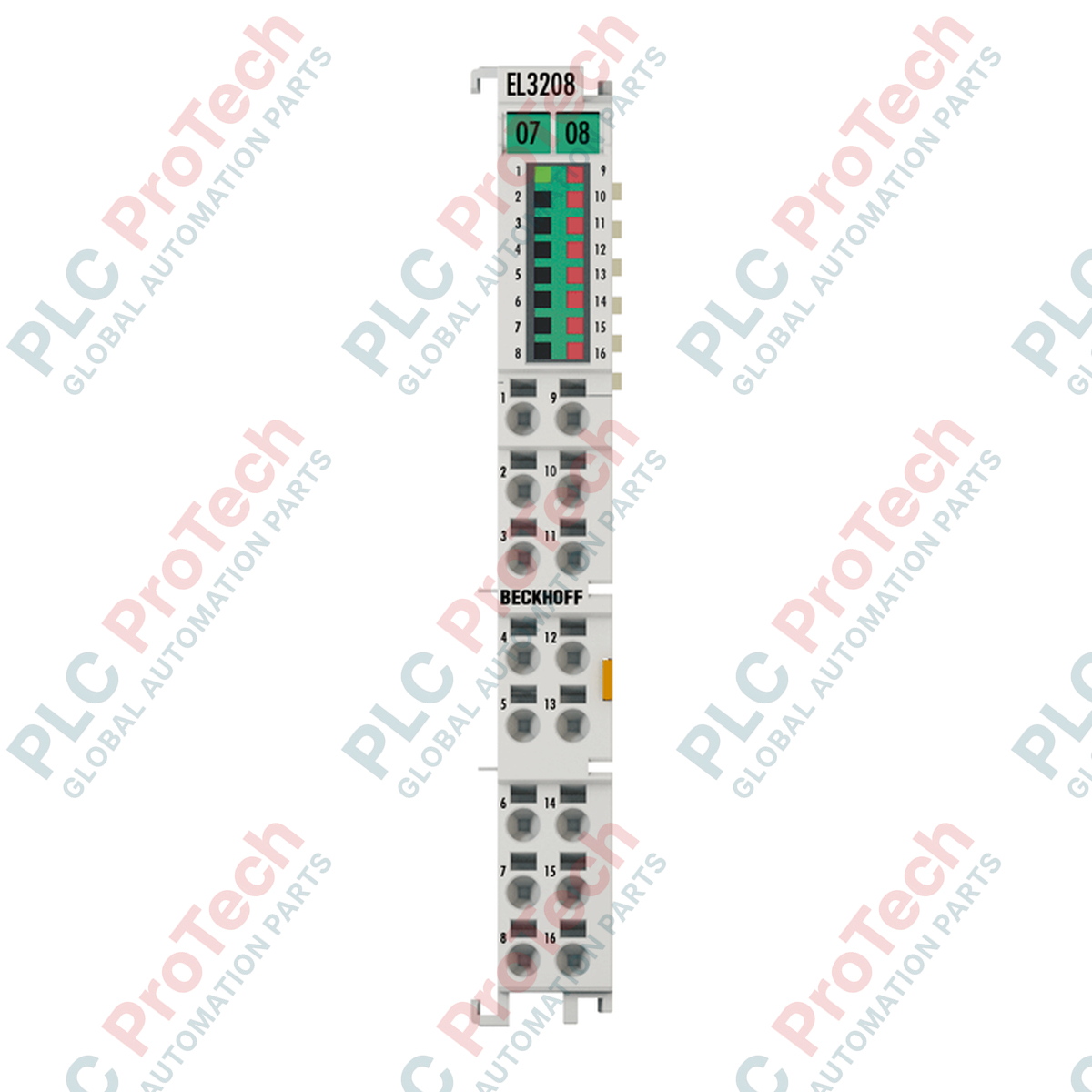

إن الطرفية EL3208 (EL3208) هي طرفية إدخال تناظرية عالية الكثافة (HD) ذات 8 قنوات، مصممة لقياس درجة الحرارة بدقة ضمن نظام الإدخال والإخراج EtherCAT. وقد صُممت لمراقبة درجات الحرارة في مناطق متعددة داخل الأفران الصناعية، وآلات قولبة حقن البلاستيك، وهندسة منشآت التدفئة والتهوية وتكييف الهواء (HVAC)، كما تدعم EL3208 مجموعة واسعة من كاشفات درجة الحرارة بالمقاومة (RTD)، بما في ذلك مستشعرات Pt100 وPt1000 وNi1000. ومن خلال دمج 8 قنوات قياس في هيكل واحد بعرض 12 مم، توفر كثافة إدخال وإخراج استثنائية، مما يقلل بدرجة كبيرة المساحة المطلوبة على قضيب DIN. وتضمن الدقة البالغة 16 بت تدرجًا حراريًا قدره 0.1 درجة مئوية لكل رقم، ما يتيح التحكم الحراري المستقر والدقيق اللازم للعمليات الكيميائية أو التصنيعية الحساسة.
تستخدم البنية hardware للطرفية EL3208 تقنية توصيل ثنائية الأسلاك لجميع القنوات الثماني، وهي محسّنة للتركيبات الموفرة للمساحة حيث تكون أسلاك المستشعر قصيرة نسبيًا أو يمكن تعويض مقاومة الأسلاك عبر البرنامج. وتتميز الطرفية بمرشح رقمي مدمج يمكن تهيئته من خلال TwinCAT System Manager لضبط أزمنة التحويل بين 3 مللي ثانية و1600 مللي ثانية، مما يتيح للمهندسين تحقيق التوازن بين الاستجابة السريعة وقمع التشويش الفائق. ولتعزيز سلامة النظام، تتضمن EL3208 مراقبة القيم الحدية واكتشاف انقطاع المستشعر أو حدوث قصر كهربائي. وتُغذّى الوحدة بالكامل عبر ناقل E-bus، وتسحب تيارًا نموذجيًا قدره 140 mA، كما توفر عزلًا كهربائيًا بجهد 500 V لحماية اتصال EtherCAT الداخلي من التداخلات القادمة من جانب الحقل.
| الميزة | المواصفة |
| الطراز | EL3208 |
| العلامة التجارية | BECKHOFF |
| المنشأ | ألمانيا |
| عدد المدخلات | 8 |
| الدقة | 16 بت (0.1 درجة مئوية لكل رقم) |
| أنواع المستشعرات | Pt100، Pt200، Pt500، Pt1000، Ni100، Ni120، Ni1000، KTY، المقاومة |
| نطاق القياس (Pt) | -200 إلى +850 درجة مئوية |
| نطاق القياس (Ni) | -60 إلى +250 درجة مئوية |
| طريقة التوصيل | ثنائي الأسلاك |
| زمن التحويل | 170 مللي ثانية (افتراضي)، من 3 إلى 1600 مللي ثانية (قابل للتهيئة) |
| خطأ القياس | < +/- 0.5 درجة مئوية لمستشعرات Pt |
| الأبعاد (W x H x D) | 12 مم x 100 مم x 68 مم |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية |
كيف أعوّض مقاومة الأسلاك في توصيل ثنائي الأسلاك؟
نظرًا إلى أن EL3208 تستخدم طريقة ثنائية الأسلاك، فإن مقاومة كابل التوصيل تُضاف إلى قيمة المستشعر. ويمكنك تعويض ذلك في برنامج TwinCAT من خلال قياس مقاومة الكابل وإدخال قيمة إزاحة في إعدادات CoE (CanOpen over EtherCAT) الخاصة بالطرفية للحفاظ على الدقة.
هل تستطيع EL3208 قياس المقاومات القياسية أو مقاييس الجهد؟
نعم. بالإضافة إلى مستشعرات درجة الحرارة، يمكن تهيئة الطرفية لقياس المقاومة الخالصة ضمن نطاق يتراوح من 10 Ohm إلى 4 kOhm. وهذا يجعلها متعددة الاستخدامات لمراقبة مواضع مقاييس الجهد أو محولات الطاقة المقاومة الأخرى.
ماذا يحدث إذا انقطع سلك المستشعر؟
تكتشف EL3208 الدوائر المفتوحة. وعند اكتشاف انقطاع سلك، يتم ضبط بت الحالة الخاص بالقناة المتأثرة في صورة العملية، وتنتقل القيمة عادةً إلى الحد الأقصى (مثل 0x7FFF)، مما يتيح لمنطق PLC تشغيل إيقاف آمن أو إصدار إنذار.
التوصيل للكثافة العالية: تستخدم EL3208 هيكلًا عالي الكثافة (HD). ونظرًا إلى تقارب المسافات بين أطراف التوصيل، يجب استخدام أطراف كبس للأسلاك المجدولة (0.14 إلى 0.75 مم²) لضمان عدم امتداد الشعيرات الفردية إلى القنوات المجاورة. استخدم أداة تعرية معايرة للحفاظ على طول تعرية دقيق يتراوح بين 8 و9 مم.
التداخل الكهرومغناطيسي وسلامة الإشارة: حتى مع استخدام ترشيح 16 بت، تكون إشارات RTD على مستوى المليفولت وعرضة للتشويش. استخدم دائمًا كابلات محمية لأسلاك المستشعر، وقم بتأريض الغلاف عند نقطة الدخول إلى خزانة التحكم. وتجنب تمرير كابلات المستشعر في القناة نفسها مع أسلاك محركات التيار المتردد عالية القدرة أو كابلات خرج محولات التردد المتغير.
تهيئة المرشح: للتطبيقات التي تشهد تغيرات بطيئة في درجة الحرارة، مثل الأحواض الكبيرة أو الهواء المحيط، زد زمن التحويل إلى 1600 مللي ثانية. فهذا يعزز رفض تشويش 50/60 Hz ويوفر إشارة أكثر سلاسة لحلقات التحكم PID.
الاعتبارات الحرارية: عند تركيب عدة طرفيات EL3208 جنبًا إلى جنب، تأكد من ألا تتجاوز درجة حرارة الجو المحيط داخل الخزانة 60 درجة مئوية. وعلى الرغم من أن الوحدة منخفضة القدرة، فإن كثافة القنوات الثماني تتطلب تدفق هواء رأسيًا كافيًا لضمان استقرار الانجراف على المدى الطويل.
