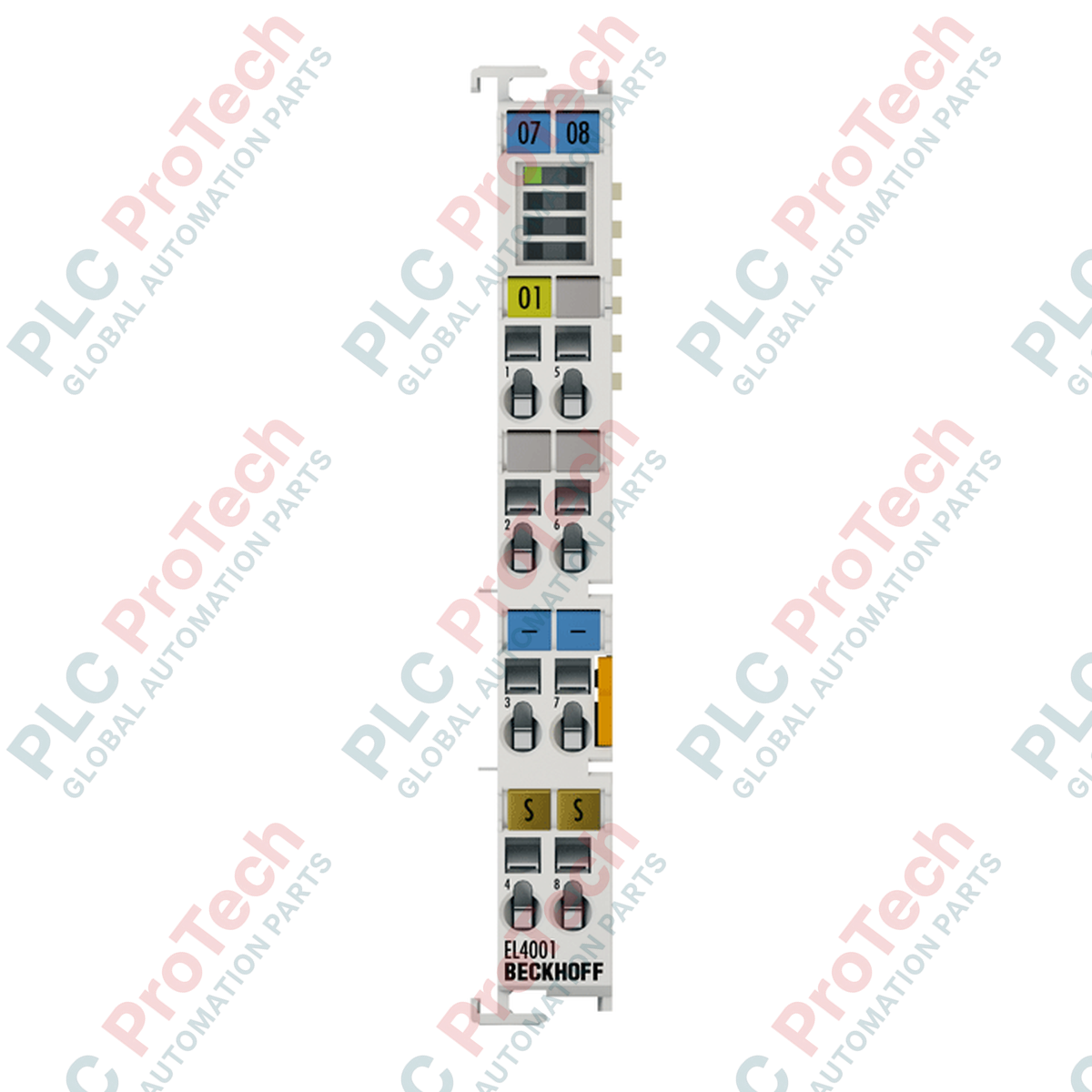

بيكهوف EL4001 وحدة طرفية إيثركات مخرج تناظري قناة واحدة 0-10 فولت

نظرة عامة على المنتج

يُعد EL4001 (EL4001) وحدة إخراج تناظرية بدقة قناة واحدة مصممة لنظام EtherCAT I/O، توفر إشارة جهد مستقرة من 0 إلى 10 فولت. تم تصميمها لتطبيقات صناعية عالية السرعة مثل التحكم في الصمامات النسبية، وتحديد نقطة الضبط لمحوّلات التردد، والتحكم في المناخ في غرف النظافة، حيث تقدم هذه الوحدة دقة 12 بت لوضع المحرك بدقة. باستخدام تقنية الساعات الموزعة EtherCAT Distributed Clocks (DC)، يحقق EL4001 تزامنًا فائق الدقة مع تذبذب أقل من 1 ميكروثانية، مما يجعله لا غنى عنه للأنظمة متعددة المحاور المتناسقة وحلقات التحكم الحتمية. كما يتميز بحجمه الصغير 12 مم ومخرج مقاوم للدوائر القصيرة لضمان موثوقية عالية وكفاءة في استخدام المساحة داخل خزانات التحكم المزدحمة.

التكوين الفني

يستخدم جهاز EL4001 تقنية اتصال أحادي الطرف بسلكين، ويستمد الطاقة مباشرة من جهات اتصال الطاقة 24 فولت DC. تتميز مرحلة الإخراج بالمتانة العالية، حيث تدعم أحمالًا تزيد عن 5 كيلو أوم مع الحفاظ على خطأ في الإخراج أقل من 0.1 بالمئة. من الميزات الرئيسية لهذه الوحدة وظيفة المراقبة المدمجة؛ ففي حالة فشل الاتصال بحافلة الحقل، يمكن برمجة الإخراج للانتقال إلى قيمة أمان يحددها المستخدم أو اتباع منحدر معين، مما يحمي الأجهزة الميكانيكية من التوقف المفاجئ. يتم تمثيل صورة العملية بقيمة إخراج تناظرية 1 × 16 بت، مما يسمح بالتكامل السلس ضمن TwinCAT أو أي ماستر EtherCAT قياسي.

المواصفات الفنية

الأسئلة الفنية المتكررة

هل يحتاج EL4001 إلى طاقة خارجية لإشارة الإخراج؟

نعم، تستمد الوحدة طاقتها 24 فولت DC عبر جهات اتصال الطاقة في سلسلة EtherCAT. تأكد من أن وحدة تغذية الطاقة (مثل EK1100 أو EL9100) توفر الجهد اللازم إلى سكة الطاقة.

كيف يتم تمثيل دقة 12 بت ضمن صورة العملية 16 بت؟

يتم محاذاة القيمة الرقمية 12 بت إلى اليسار داخل عدد صحيح 16 بت (إخراج AO 1 × 16 بت) في صورة العملية. هذا يسمح للنظام بالبقاء متوافقًا مع أنواع البيانات القياسية 16 بت مع توفير 4096 خطوة جهد مميزة بين 0 و10 فولت.

هل الإخراج محمي من أخطاء التوصيل؟

الوحدة EL4001 مقاومة للدوائر القصيرة. إذا انخفضت مقاومة الحمل إلى أقل من 5 كيلو أوم أو حدث قصر مباشر، تقوم الوحدة بتحديد التيار لمنع التلف الداخلي، رغم أن جهد الإخراج لن يعكس قيمة العملية بدقة بعد ذلك.

دليل الهندسة والتركيب

• سلامة الإشارة والتأريض: لتقليل هبوط الجهد والتداخل الكهرومغناطيسي، استخدم كابلات مزدوجة ملتوية مع درع (STP) لإشارة 0-10 فولت. يجب تأريض الدرع عند نقطة دخول خزانة التحكم. وبما أن الإخراج أحادي الطرف، تأكد من أن الأرض المرجعية (0 فولت) مشتركة بين EL4001 والجهاز المستقبل لتجنب حلقات الأرض.

• تكوين المراقب (Watchdog): في مدير نظام TwinCAT، انتقل إلى معلمات CoE (CanOpen عبر EtherCAT) لتكوين سلوك المراقب. بالنسبة للصمامات الحرجة، قم بتعيين "قيمة أمان" تُعيد العملية إلى حالة مسيطرة بدلاً من السماح بانخفاض الجهد إلى 0 فولت عند فقد الاتصال.

• مطابقة الحمل: تأكد من أن مقاومة الإدخال للجهاز المتصل لا تقل عن 5 كيلو أوم. توصيل أحمال منخفضة المقاومة سيؤدي إلى تحميل زائد على مرحلة الإخراج وقد يسبب سلوكًا غير خطي للإشارة أو إيقاف تشغيل حراري للقناة.

• تزامن الساعات الموزعة (DC): للاستفادة من دقة أقل من ميكروثانية، يجب تفعيل ميزة "الساعات الموزعة" في إعدادات ماستر EtherCAT. هذا أمر حيوي بشكل خاص عند مزامنة الإخراج التناظري مع محاور الحركة عالية السرعة أو تجاوز أخذ العينات لوحدات الإدخال.
