BECKHOFF

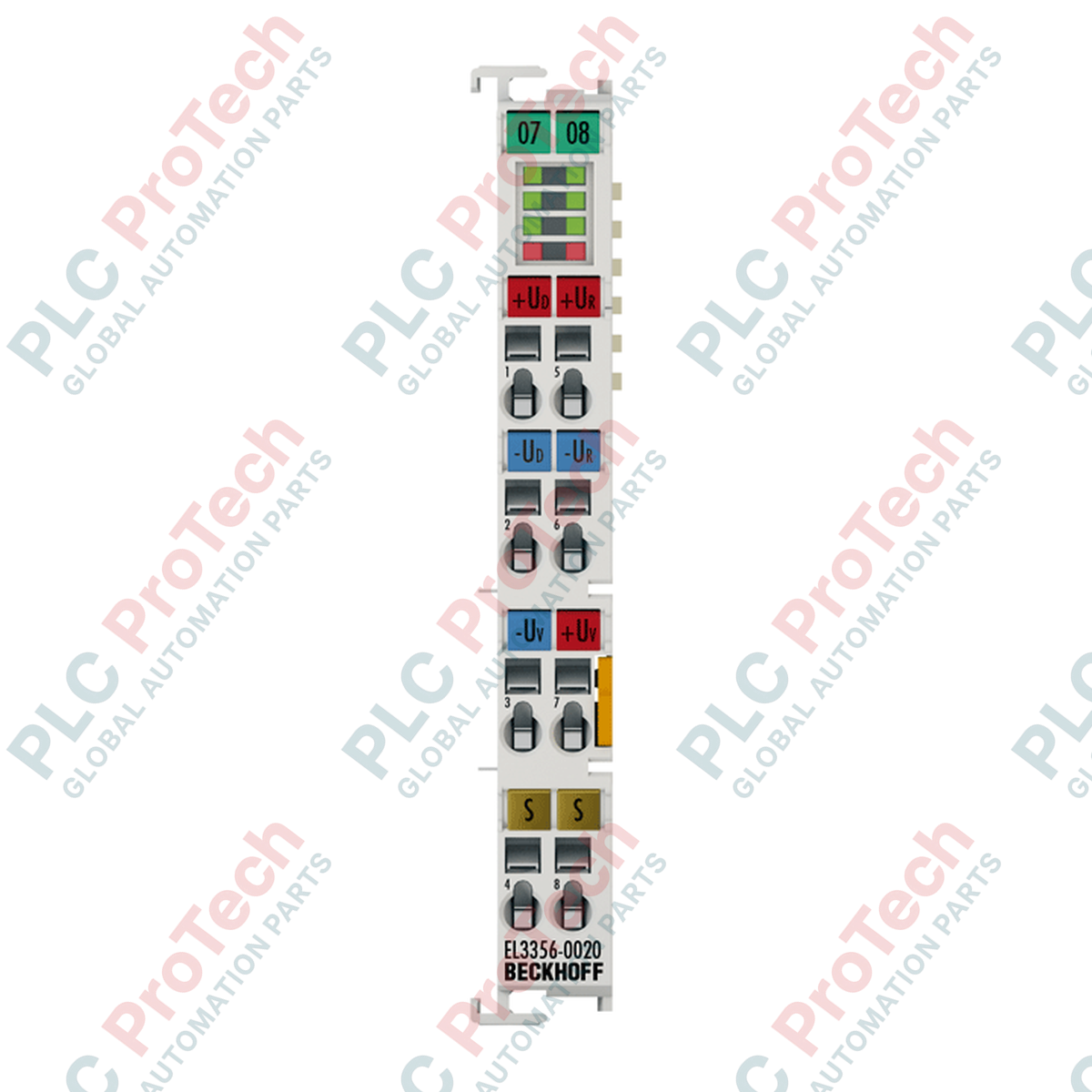

طرفية EtherCAT Beckhoff EL3356-0020، مدخل تناظري بقناة واحدة

SKU EL3356-0020

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: BECKHOFF

  • رقم المنتج: EL3356-0020

  • Country of origin:ألمانيا

  • نوع المنتج: أطراف EtherCAT

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 2000ج

  • Dimensions: 12 مم × 100 مم × 68 مم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

صُممت طرفية EtherCAT Beckhoff EL3356-0020 خصيصًا لتطبيقات الوزن ومراقبة القوة عالية الدقة، وتعالج الإشارات التفاضلية من مقاييس الانفعال ذات الجسر الكامل بسرعة ودقة استثنائيتين. وتتصل هذه الطرفية مباشرة بجسور المقاومات لتوفير قياسات موثوقة ومعايرة في المصنع ضمن بيئات العمليات الصناعية.

الميزات الرئيسية

  • واجهة مباشرة لجسر مقاومات واحد بتقنية الجسر الكامل.
  • تحويل تناظري إلى رقمي عالي الدقة بعمق 24 بت، مع خيارات عرض البيانات بعمق 32 بت.
  • شهادة معايرة المصنع مخزنة داخليًا لضمان الدقة.
  • يدعم الساعات الموزعة (DC) لتحقيق مزامنة زمنية دقيقة عبر شبكة EtherCAT.
  • مرشحات ديناميكية مدمجة، ومُعدِّل متوسط رباعي، وإجراءات معايرة ذاتية.

التطبيقات الصناعية

  • موازين منصات صناعية عالية الدقة وموازين الأوعية.
  • آلات اختبار المواد وأنظمة تقييم قوة الشد.
  • قياس مستويات المواد في الصوامع والقواديس مع توزيع ديناميكي للحمل.
  • مراقبة عزم الدوران والقوة في المعدات الدوارة.

المواصفات الفنية

المعلمة القيمة المحددة
الشركة المصنّعة Beckhoff
رقم الطراز EL3356-0020
نوع المنتج طرفية EtherCAT
عدد المدخلات 2، لجسر مقاومات كامل واحد
نوع التقنية جسر مقاومات، مقياس انفعال
نوع الإشارة تفاضلي
الساعات الموزعة نعم
نطاق قياس UD الحد الأقصى للجهد الاسمي من -25 إلى +25 مللي فولت
نطاق قياس UREF الحد الأقصى للجهد الاسمي من -12 إلى +12 فولت
المقاومة الداخلية > 200 كيلوأوم (UREF)، > 1 ميجا أوم (UD)
حد مرشح الإدخال مرشح تمرير منخفض 10 كيلوهرتز (-3 ديسيبل)
زمن التحويل من 0.1 إلى 250 مللي ثانية (قابل للتهيئة)
الدقة 24 بت (عرض 32 بت)
خطأ القياس < +/-0.01 % من قيمة الحمل المحسوبة
استهلاك تيار ناقل E نموذجيًا 280 مللي أمبير
نوع المعايرة معاير في المصنع (مع شهادة)
درجة حرارة التشغيل من 0 إلى +55 درجة مئوية
الأبعاد (W x الارتفاع x العمق) 12 مم × 100 مم × 68 مم
تقنية التوصيل مشبك قفصي يعمل بنابض
مقطع السلك مصمت/مجدول: 0.08 - 2.5 مم² (AWG 28 - 14)
وزن الشحن 2.0 كجم

الطرازات البديلة والتوافق

بالمقارنة مع الطرفيات القياسية EL3356، يتمثل الفارق الأساسي في EL3356-0020 في تضمين شهادة معايرة المصنع المخزنة مباشرةً في الذاكرة الداخلية غير المتطايرة للطرفية. للحفاظ على التوافق مع مشاريع TwinCAT، تأكد من أن ملف وصف جهاز EtherCAT بصيغة XML (ESI) المطابق يتوافق مع مراجعة الأجهزة هذه تحديدًا لتجنب إخفاقات تهيئة E-bus.

مزالق التطبيق وملاحظات هندسية

عند التركيب داخل لوحات تحكم عالية الكثافة، قد تؤدي التقلبات الحرارية إلى تراجع دقة المعايرة. ورغم أن روتين المعايرة الذاتية النشط يصحح انحراف الكسب والإزاحة، يُوصى بتركيب الطرفية بعيدًا عن المكونات شديدة الحرارة، مثل محركات التردد المتغير. بالإضافة إلى ذلك، قد تؤدي الضبطات الشديدة للمرشحات الديناميكية (CoE 0x8000) إلى تأخير الإشارة، ما قد يؤثر في تطبيقات فحص الوزن عالية السرعة.

نصائح التشغيل الأولي والتوصيلات

يُعد التدريع بالغ الأهمية عند التعامل مع الإشارات التفاضلية ذات مستوى الميكروفولت (UD). مرّر كابلات مقاييس الانفعال عبر قنوات مخصصة، وأنهِ التدريع الخارجي مباشرةً على سكة DIN المؤرّضة باستخدام مشابك تأريض منخفضة الممانعة. تأكد من توافق معلمات CoE (مثل مرشح الحز لإزالة التشويش بتردد 50 هرتز أو 60 هرتز) مع تردد شبكة الكهرباء المحلية لديك لتحقيق أقصى استقرار للإشارة.

إرشادات التركيب

تحذير بالغ الأهمية: خطر كهربائي

تأكد من فصل التغذية الكهربائية الرئيسية ونظام E-bus بالكامل قبل تركيب هذه الطرفية أو توصيل أسلاكها أو إزالتها. قد يؤدي عدم القيام بذلك إلى صدمة كهربائية أو ارتفاعات عابرة في الجهد على الناقل أو تلف دائم في الدائرة التفاضلية فائقة الدقة لوحدة القياس.

1 ضع الطرفية على سكة DIN قياسية مقاس 35 مم (مطابقة للمواصفة EN 60715)، ثم حرّكها حتى يثبت مشبك القفل في مكانه بإحكام.
2 تأكد من تأريض سكة DIN على نحو موثوق لإنشاء مسار عودة خالٍ من التشويش للإشارات التناظرية فائقة الدقة.
3 عرِّ الأسلاك بطول موصى به يتراوح بين 8 و9 مم. أدخل مفكًا مسطح الرأس في فتحة تشغيل الزنبرك لفتح مشبك القفص، ثم أدخل السلك وأخرج المفك.
4 اضبط مدير نظام TwinCAT للتعرّف على الجهاز الجديد، وتحقق من تكامل معلمات المعايرة عبر فهارس CoE المتاحة عبر الإنترنت.

FAQ

ما الفرق الأساسي بين أطراف EL3356-0020 وأطراف EL3356 القياسية؟

يتميز إصدار EL3356-0020 بمعايرة المصنع المخزنة مباشرةً في ذاكرة EEPROM الداخلية للطرف، ما يوفر خطأ قياس معتمدًا أقل من 0.01 بالمئة في الظروف الاسمية.

هل يدعم EL3356-0020 الساعات الموزعة (DC)؟

نعم، يدعم طرف EtherCAT هذا الساعات الموزعة، ما يتيح اكتساب الإشارات بدقة عالية وبشكل متزامن عبر أنظمة القياس متعددة المحاور أو الموزعة.

كيف ينبغي تأريض التدريع للحد من الضوضاء في قراءات الميكروفولت؟

صِل درع كابل مقياس الانفعال مباشرةً بأطراف التدريع المخصصة في الطرف، مع ضمان اتصال منخفض الممانعة بأرضي سكة DIN، لمنع التداخل الكهرومغناطيسي من تشويه الإشارة التفاضلية.
