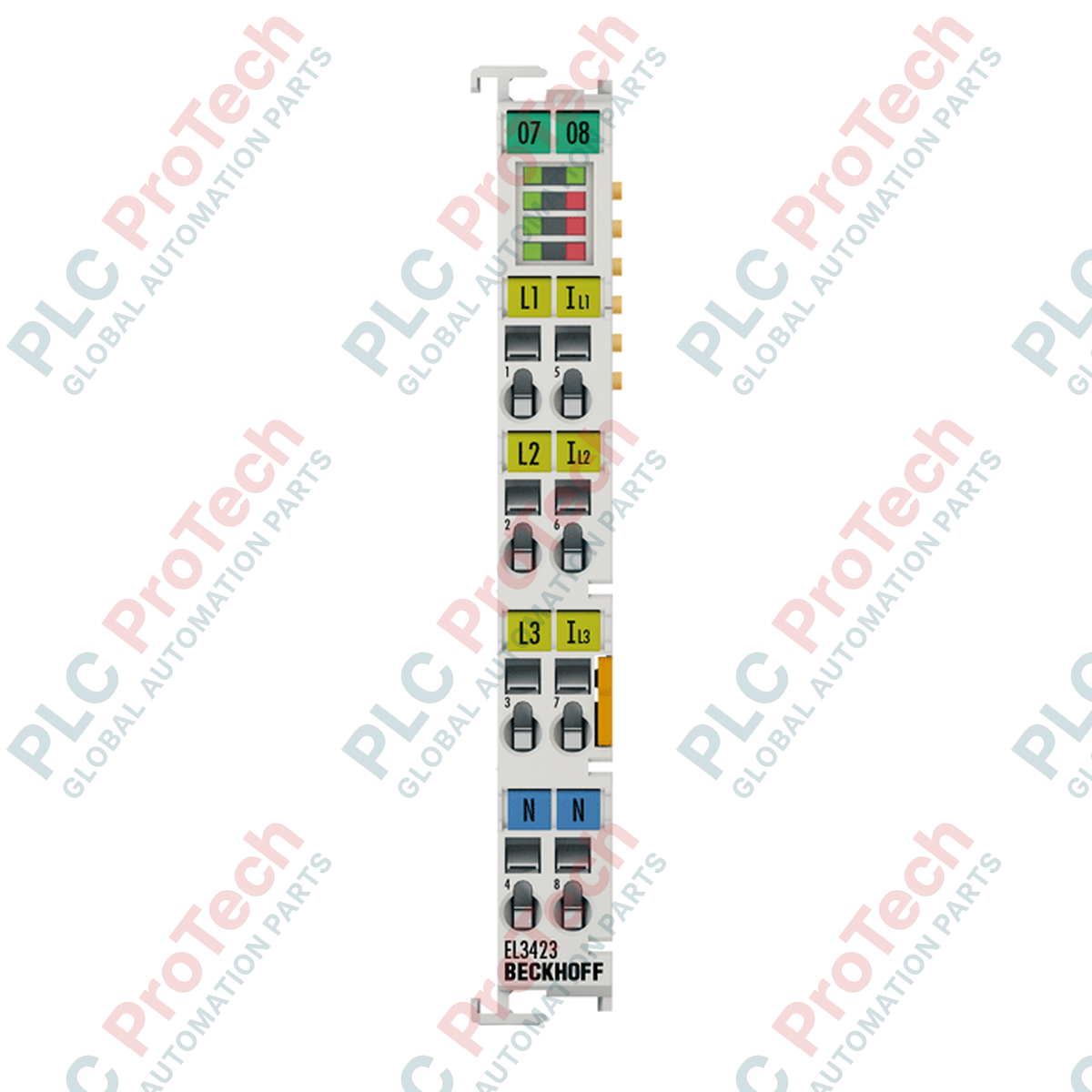

Beckhoff EL3423 طرف EtherCAT

نظرة عامة على المنتج

إن Beckhoff EL3423 هو طرف متطور لقياس الطاقة ثلاثية الطور، مصمم لإجراء تحليل تفصيلي للطاقة وجودة القدرة. وعلى عكس أطراف الإدخال التناظرية القياسية التي تكتفي بالإبلاغ عن مستويات الجهد أو التيار، يجري EL3423 حسابات معقدة داخليًا، ويوفر قيمًا معالجة مثل القدرة الفعالة/غير الفعالة، واستهلاك الطاقة، ومعامل القدرة مباشرة عبر شبكة EtherCAT. وهو حل مثالي لمراقبة الآلات الصناعية، وخزائن التوزيع الكهربائي، والأنظمة المتصلة بالشبكة، حيث تُعد الكفاءة وإدارة الأحمال والسلامة الكهربائية أمورًا بالغة الأهمية.

التكوين الفني

يعمل EL3423 كعقدة قياس ذكية، ويتولى الحسابات الرياضية المعقدة اللازمة لتحليل القدرة بدلًا من وحدة التحكم المنطقية القابلة للبرمجة (PLC).

• قياس ثلاثي الطور: يضم 3 قنوات لقياس التيار و3 قنوات لقياس الجهد، مما يتيح له مراقبة الأنظمة ثلاثية الطور المتوازنة وغير المتوازنة حتى 480 فولت تيار متردد.
• تحليل مدمج: يوفر بيانات آنية عن عوامل جودة القدرة، وعدم تماثل الأطوار، وترتيب الأطوار، مما يتيح الكشف المبكر عن مشكلات جانب الشبكة أو أعطال جانب المحرك.
• عزل جلفاني: بفضل العزل بجهد 2500 فولت، يوفر الطرف حماية ممتازة لنظام التحكم من ارتفاعات الجهد على شبكة الطاقة.
• توصيلات مرنة: يدعم الطرف التثبيت القياسي على قضيب DIN بعرض 35 مم، ويستخدم أطرافًا نابضية، مما يسهّل تركيبه بإحكام ومقاومته للاهتزاز في مساحات الخزائن المدمجة.

المواصفات الفنية

الأسئلة الشائعة

هل يقيس الطرف التيار مباشرةً؟

لا. صُممت مداخل قياس التيار لتتحمل حدًا أقصى قدره 1 أمبير. ويجب استخدام محولات تيار خارجية (CTs) ذات خرج ثانوي قدره 1 أمبير لخفض تيار الخط إلى مستوى مناسب للطرف.

ما الذي يقيسه «عامل جودة القدرة»؟

يساعدك عامل جودة القدرة على فهم مدى كفاءة استهلاك حملك للطاقة. فهو يراقب معلمات مثل معامل القدرة ($\cos\phi$) والتشوه التوافقي. وقد يشير انخفاض هذه القيم إلى وجود مشكلات في المحركات أو مصادر الطاقة المتصلة أو في الشبكة نفسها.

هل يمكن استخدام هذا الطرف للقياس أحادي الطور؟

نعم، يدعم الطرف التشغيل الاختياري أحادي الطور، مما يتيح استخدامه في مهام مراقبة الطاقة الأبسط إذا لم يكن الاتصال ثلاثي الطور مطلوبًا.

التكامل الهندسي وأفضل ممارسات التشغيل

• السلامة أولًا: نظرًا إلى أن هذا الطرف متصل مباشرةً بجهود جانب الخط (حتى 480 فولت)، احرص دائمًا على تركيب مصهرات أو قواطع دوائر مناسبة على خطوط قياس الجهد لحماية الطرف وخزانة التحكم.
• صحة التوصيلات: تأكد من الحفاظ على ترتيب الأطوار (L1 وL2 وL3) في كل من مداخل الجهد والتيار. سيؤدي التعيين غير الصحيح للأطوار إلى حسابات غير دقيقة للقدرة والطاقة.
• اختيار محولات التيار: عند اختيار محولات التيار الخارجية، تأكد من أن فئة الدقة مناسبة لتطبيقك. يبلغ خطأ قياس الطرف 0.5%، لذا فإن استخدام محولات تيار منخفضة الدقة سيؤدي إلى تراجع أداء النظام ككل.
• تحديث البيانات: نظرًا إلى أن الفاصل الزمني للتحديث هو > 10 ثوانٍ (متزامن مع الشبكة)، فهذا الطرف مخصص لمراقبة استهلاك الطاقة أثناء التشغيل، وليس للظواهر العابرة عالية السرعة. وهو مثالي لتسجيل استهلاك الطاقة وتحديد اتجاهات الأحمال طويلة الأجل.
