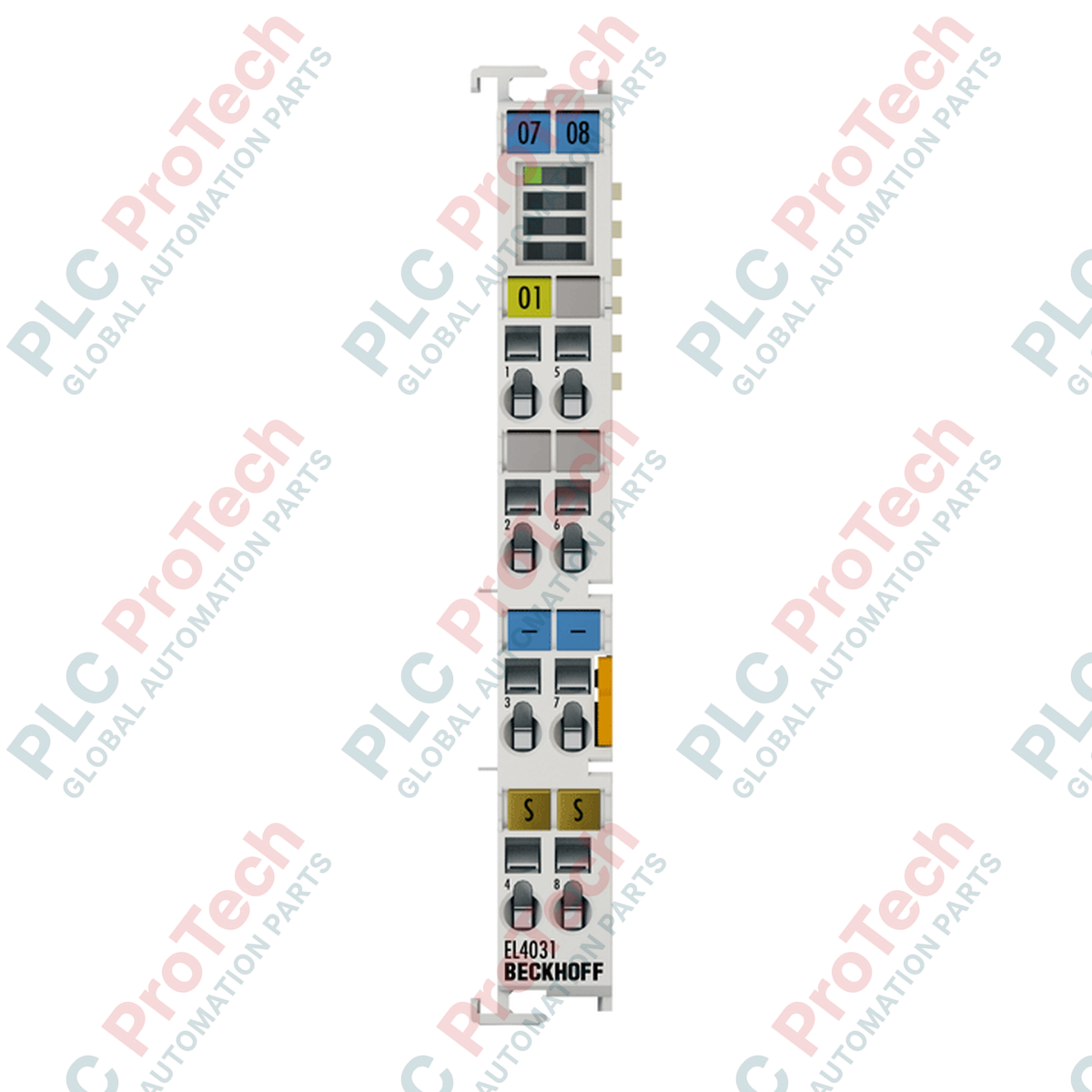

بيكهوف EL4031 وحدة طرفية مخرج تماثلي قناة واحدة ±10 فولت 12-بت

نظرة عامة على المنتج

إن EL4031 (EL4031) هي وحدة طرفية دقيقة أحادية القناة للخرج التناظري، مصممة لنظام الإدخال/الإخراج EtherCAT، وتوفر إشارة جهد ثنائي القطب تتراوح من -10 فولت إلى +10 فولت. صُممت هذه الوحدة للتحكم في الحركة عالي السرعة وتحديد موضع المشغل الديناميكي، وهي المعيار الصناعي للربط مع محركات السيرفو، وصمامات الهيدروليك التناسبية، ومحولات التردد التي تتطلب نقطة ضبط اتجاهية. من خلال استخدام تقنية EtherCAT Distributed Clocks (DC)، تحقق EL4031 تزامناً فائق الدقة مع تذبذب أقل من 1 ميكروثانية، مما يضمن أداءً حتمياً عبر أنظمة متعددة المحاور المعقدة. يجعل غلافها المدمج بقياس 12 مم وخرجها المقاوم للدارة القصيرة خياراً موثوقاً به لخزانات التحكم عالية الكثافة.

التكوين الفني

تم تحسين بنية أجهزة EL4031 لمعالجة الإشارات عالية السرعة مع وقت تحويل سريع يبلغ حوالي 100 ميكروثانية. تستخدم تقنية توصيل أحادية الطرف بسلكين، وتسحب طاقة 24 فولت تيار مستمر مباشرة من نقاط توصيل الطاقة. ومن المزايا الفنية الرئيسية دقة 12 بت، مما يسمح بـ 4,096 خطوة جهد مميزة عبر نطاق 20 فولت. تتميز الوحدة الطرفية أيضاً بمراقبة مدمجة وقابلة للتكوين؛ في حالة فشل الاتصال، يمكن برمجة الخرج للانتقال إلى قيمة أمان محددة أو اتباع مسار متحكم فيه، مما يمنع التلف الميكانيكي للآلات المتصلة.

المواصفات الفنية

الأسئلة الفنية الشائعة

كيف يتم تمثيل إشارة -10 فولت إلى +10 فولت في صورة العملية؟

يتم تمثيل الإشارة كقيمة AO بحجم 1 × 16 بت بتنسيق مكمل اثنين. في التكوين القياسي، يتوافق 0 فولت مع 0x0000، و+10 فولت مع 0x7FFF، و-10 فولت مع 0x8001. وهذا يسمح بالاندماج السلس مع أنواع بيانات الأعداد الصحيحة الموقعة القياسية في برامج TwinCAT PLC.

هل يمكن لـ EL4031 تشغيل أحمال منخفضة المعاوقة؟

تتطلب EL4031 معاوقة حمل أكبر من 5 كيلو أوم. إذا كان الجهاز المتصل له معاوقة أقل، فقد لا تتمكن الوحدة الطرفية من الحفاظ على الجهد المطلوب، وسيتجاوز خطأ الخرج النسبة المحددة 0.1%. لأحمال المعاوقة المنخفضة، قد يكون هناك حاجة إلى عازل إشارة خارجي أو مضخم عازل.

هل الوحدة الطرفية محمية ضد الجهد الزائد على جانب الخرج؟

بينما الوحدة الطرفية مقاومة للدارة القصيرة، إلا أنها غير مصممة لتحمل حقن الجهد العالي الخارجي. تأكد من أن أسلاك الحقل معزولة عن خطوط الطاقة المترددة لمنع تلف مرحلة الخرج.

دليل الهندسة والتركيب

• سلامة الإشارة ثنائية القطب: عند العمل مع إشارات ±10 فولت، يمكن أن تتسبب فروق جهد الأرض في تعويضات كبيرة. استخدم دائماً كابلات مجدولة محمية (STP). قم بتأريض الدرع عند نقطة دخول خزانة التحكم وتأكد من وجود أرضية مرجعية مشتركة بين EL4031 والمحرك/المشغل المستقبِل للحفاظ على دقة 0.1%.

• استراتيجية المراقبة (Watchdog): لتطبيقات الحركة، قم بتكوين المراقبة في إعدادات CoE (CanOpen over EtherCAT) على "قيمة آمنة" (Safe Value) تبلغ 0 فولت. وهذا يضمن أنه في حالة فشل وحدة التحكم الرئيسية EtherCAT، سيتلقى المحرك المتصل أمراً "بالتوقف" بدلاً من الحفاظ على سرعته الأخيرة أو الانجراف.

• مزامنة التيار المستمر (DC Synchronization): للاستفادة من الدقة التي تقل عن الميكروثانية، يجب تمكين ميزة "الساعات الموزعة" (Distributed Clocks) في إعدادات وحدة التحكم الرئيسية EtherCAT. وهذا أمر حيوي عند استخدام EL4031 كمولد نقطة ضبط للمحاور التي يجب أن تظل متزامنة تماماً مع مدخلات جهاز التشفير في أماكن أخرى من الشبكة.

• دقة التوصيل بالأسلاك: استخدم أطراف التوصيل ذات الزنبرك لضمان اتصال مقاوم للاهتزاز. للأسلاك المجدولة، يوصى بشدة باستخدام أطراف التوصيل (ferrules) (من 0.14 إلى 1.5 مم²). مطلوب طول تجريد يتراوح من 8 إلى 9 مم لضمان التلامس الصحيح مع نقطة التلامس الداخلية.
