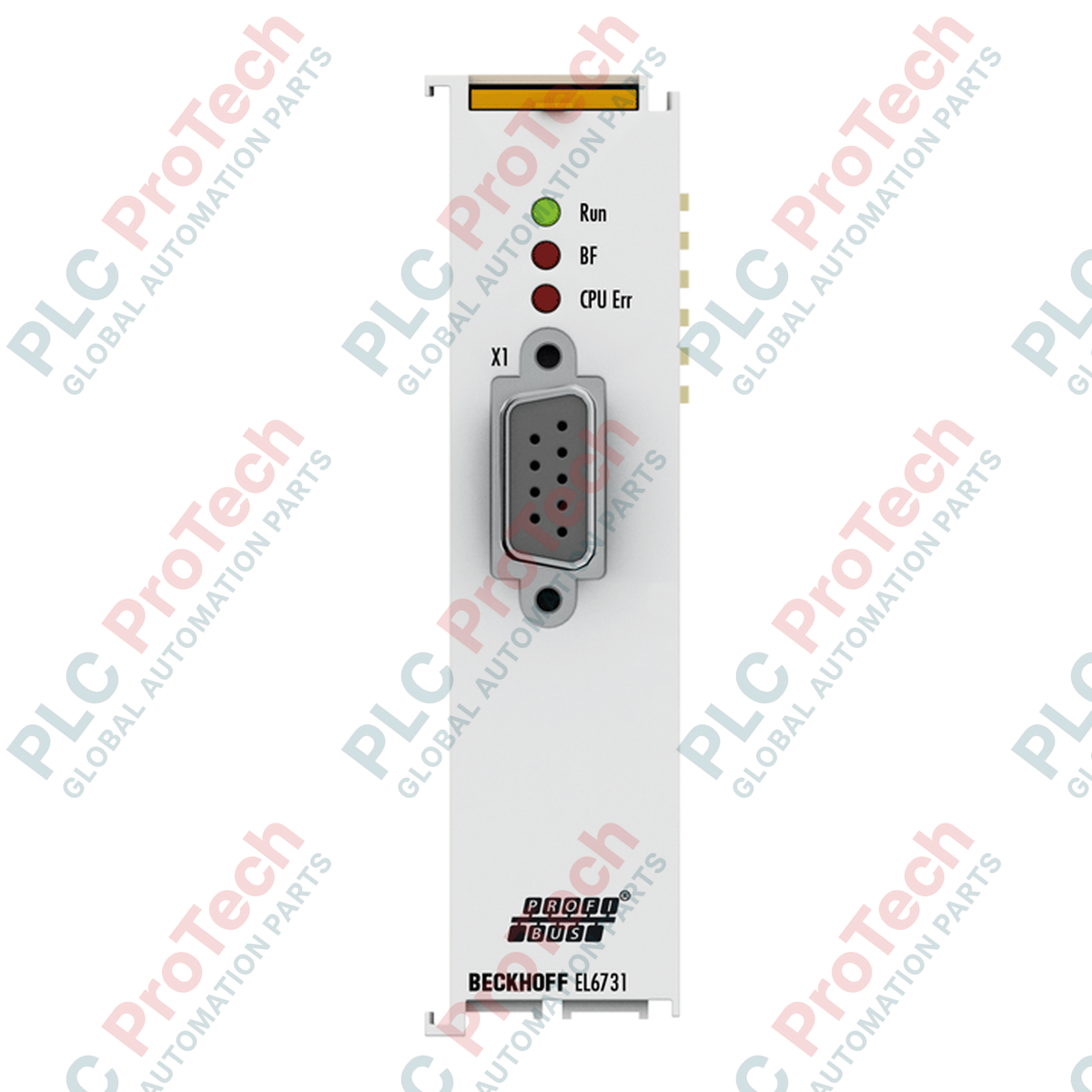

لدمج اتصالات ناقل المجال القياسية القديمة في شبكات التحكم الحديثة، يعمل Beckhoff EL6731-0010 كـطرف تابع مخصص لـ PROFIBUS DP ضمن نظام أطراف EtherCAT المعياري. يتيح هذا الطرف المدمج اتصالًا مباشرًا بين وحدة التحكم الرئيسية لشبكة EtherCAT وأي وحدة تحكم رئيسية سابقة لـ PROFIBUS DP. وبفضل هيكل ذاكرة محسّن وغير متطاير، يوفّر الجهاز سعات مرنة للغاية لتبادل البيانات الدوري، مع دعم صور عمليات تصل إلى 1.4 كيلوبايت من بيانات الإدخال و1.4 كيلوبايت من بيانات الإخراج. ومن خلال تعيين تشخيصات PROFIBUS ومعلمات التهيئة وحالات الإنذار مباشرةً إلى صورة عملية EtherCAT، يضمن الجهاز شفافية تشخيصية عالية ومزامنة سلسة للتحكم عبر المنصات.
| المواصفة | القيمة |
|---|---|
| الشركة المصنّعة | Beckhoff Automation |
| رقم الطراز | EL6731-0010 |
| نوع ناقل المجال | PROFIBUS DP وDP-V1 وDP-V2 وPROFIBUS MC |
| معدلات نقل البيانات | من 9.6 كيلوبود إلى 12 ميغابود |
| نوع الواجهة | مقبس D-sub واحد × 1، 9 سنون، معزول جلفانيًا |
| ذاكرة صورة العملية | الحد الأقصى 1.4 كيلوبايت لبيانات الإدخال / 1.4 كيلوبايت لبيانات الإخراج |
| استهلاك تيار ناقل E | 350 ملي أمبير نموذجيًا |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية (من دون تكاثف) |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| الأبعاد (W × الارتفاع × العمق) | 24 مم × 100 مم × 52 مم |
| مادة الهيكل | بولي كربونات (هيكل طرفي مدمج) |
| فئة الحماية | IP20 |
| المعايير البيئية | متوافق مع EN 60068-2-6 (الاهتزاز) وEN 60068-2-27 (الصدمة) |
| الاعتمادات والعلامات | CE، UL، ATEX (II 3 G Ex nA IIC T4 Gc) |
| الوزن الصافي | 70 g |
| وزن الشحن (محسوب) | 0.25 kg |
| موصل D-Sub ذي 9 دبابيس | تعيين الإشارات | الوصف |
|---|---|---|
| الدبوس 3 | RxD/TxD-P | بيانات الاستقبال/الإرسال - موجبة (الخط B، أحمر) |
| الدبوس 5 | DGND | أرضي البيانات (الجهد المرجعي لـ VP) |
| الدبوس 6 | VP | موجب جهد التغذية (+5V لمقاومات الإنهاء) |
| الدبوس 8 | RxD/TxD-N | بيانات الاستقبال/الإرسال - سالبة (الخط A، أخضر) |
| الإطار المعدني | الدرع | وصلة تأريض وظيفي للدرع |
لا تخلط بين EL6731-0010 (وحدة تابعة) وEL6731 القياسية (وحدة رئيسية/ماسحة). فعلى الرغم من اشتراكهما في الهيكل المادي نفسه بعرض 24 مم، فإن ملفات البرنامج الثابت الخاصة بهما مختلفة تمامًا. تتم عنونة EL6731-0010 في TwinCAT حصريًا كصندوق تابع للتحويل من EtherCAT إلى PROFIBUS، ويتطلب ملف GSD للتهيئة على وحدة التحكم الرئيسية في الجانب الصاعد.
نظرًا إلى أن هذا الطرف يفتقر إلى مفاتيح دوارة مادية لضبط عنوان تابع PROFIBUS يدويًا، يجب تعيين عنوان العقدة برمجيًا عبر TwinCAT System Manager باستخدام EtherCAT CoE (فهرس CoE 0xF800:01) أو تعيين GSD القياسي. عند استخدام عدة بطاقات اتصال ذات استهلاك مرتفع على مقطع واحد من سكة E-bus، راقب بعناية إجمالي تيار E-bus. يستهلك EL6731-0010 تيارًا كبيرًا قدره 350 mA، ما يعني أنك قد تحتاج إلى طرف تعزيز مصدر الطاقة EL9410 على الجانب الأيمن من المقطع لتجنب انخفاض الجهد.
لمنع الانعكاسات عالية التردد وأخطاء الإرسال، تأكد من تمكين إنهاء RS485 النشط القياسي عند نهاية خط PROFIBUS الفعلي. يوفر منفذ DB9 الداخلي في EL6731-0010 جهد +5V (الدبوس 6) وDGND (الدبوس 5) لتغذية موصل إنهاء نشط قياسي. احرص دائمًا على تأريض سكة DIN بشكل موثوق للسماح لزنبرك التلامس الأرضي الخلفي للطرف بتصريف الضوضاء الكهربائية بكفاءة.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: BECKHOFF
رقم المنتج: EL6731-0010
Country of origin:ألمانيا
نوع المنتج: أطراف EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 24 مم × 100 مم × 52 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
لدمج اتصالات ناقل المجال القياسية القديمة في شبكات التحكم الحديثة، يعمل Beckhoff EL6731-0010 كـطرف تابع مخصص لـ PROFIBUS DP ضمن نظام أطراف EtherCAT المعياري. يتيح هذا الطرف المدمج اتصالًا مباشرًا بين وحدة التحكم الرئيسية لشبكة EtherCAT وأي وحدة تحكم رئيسية سابقة لـ PROFIBUS DP. وبفضل هيكل ذاكرة محسّن وغير متطاير، يوفّر الجهاز سعات مرنة للغاية لتبادل البيانات الدوري، مع دعم صور عمليات تصل إلى 1.4 كيلوبايت من بيانات الإدخال و1.4 كيلوبايت من بيانات الإخراج. ومن خلال تعيين تشخيصات PROFIBUS ومعلمات التهيئة وحالات الإنذار مباشرةً إلى صورة عملية EtherCAT، يضمن الجهاز شفافية تشخيصية عالية ومزامنة سلسة للتحكم عبر المنصات.
| المواصفة | القيمة |
|---|---|
| الشركة المصنّعة | Beckhoff Automation |
| رقم الطراز | EL6731-0010 |
| نوع ناقل المجال | PROFIBUS DP وDP-V1 وDP-V2 وPROFIBUS MC |
| معدلات نقل البيانات | من 9.6 كيلوبود إلى 12 ميغابود |
| نوع الواجهة | مقبس D-sub واحد × 1، 9 سنون، معزول جلفانيًا |
| ذاكرة صورة العملية | الحد الأقصى 1.4 كيلوبايت لبيانات الإدخال / 1.4 كيلوبايت لبيانات الإخراج |
| استهلاك تيار ناقل E | 350 ملي أمبير نموذجيًا |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية (من دون تكاثف) |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| الأبعاد (W × الارتفاع × العمق) | 24 مم × 100 مم × 52 مم |
| مادة الهيكل | بولي كربونات (هيكل طرفي مدمج) |
| فئة الحماية | IP20 |
| المعايير البيئية | متوافق مع EN 60068-2-6 (الاهتزاز) وEN 60068-2-27 (الصدمة) |
| الاعتمادات والعلامات | CE، UL، ATEX (II 3 G Ex nA IIC T4 Gc) |
| الوزن الصافي | 70 g |
| وزن الشحن (محسوب) | 0.25 kg |
| موصل D-Sub ذي 9 دبابيس | تعيين الإشارات | الوصف |
|---|---|---|
| الدبوس 3 | RxD/TxD-P | بيانات الاستقبال/الإرسال - موجبة (الخط B، أحمر) |
| الدبوس 5 | DGND | أرضي البيانات (الجهد المرجعي لـ VP) |
| الدبوس 6 | VP | موجب جهد التغذية (+5V لمقاومات الإنهاء) |
| الدبوس 8 | RxD/TxD-N | بيانات الاستقبال/الإرسال - سالبة (الخط A، أخضر) |
| الإطار المعدني | الدرع | وصلة تأريض وظيفي للدرع |
لا تخلط بين EL6731-0010 (وحدة تابعة) وEL6731 القياسية (وحدة رئيسية/ماسحة). فعلى الرغم من اشتراكهما في الهيكل المادي نفسه بعرض 24 مم، فإن ملفات البرنامج الثابت الخاصة بهما مختلفة تمامًا. تتم عنونة EL6731-0010 في TwinCAT حصريًا كصندوق تابع للتحويل من EtherCAT إلى PROFIBUS، ويتطلب ملف GSD للتهيئة على وحدة التحكم الرئيسية في الجانب الصاعد.
نظرًا إلى أن هذا الطرف يفتقر إلى مفاتيح دوارة مادية لضبط عنوان تابع PROFIBUS يدويًا، يجب تعيين عنوان العقدة برمجيًا عبر TwinCAT System Manager باستخدام EtherCAT CoE (فهرس CoE 0xF800:01) أو تعيين GSD القياسي. عند استخدام عدة بطاقات اتصال ذات استهلاك مرتفع على مقطع واحد من سكة E-bus، راقب بعناية إجمالي تيار E-bus. يستهلك EL6731-0010 تيارًا كبيرًا قدره 350 mA، ما يعني أنك قد تحتاج إلى طرف تعزيز مصدر الطاقة EL9410 على الجانب الأيمن من المقطع لتجنب انخفاض الجهد.
لمنع الانعكاسات عالية التردد وأخطاء الإرسال، تأكد من تمكين إنهاء RS485 النشط القياسي عند نهاية خط PROFIBUS الفعلي. يوفر منفذ DB9 الداخلي في EL6731-0010 جهد +5V (الدبوس 6) وDGND (الدبوس 5) لتغذية موصل إنهاء نشط قياسي. احرص دائمًا على تأريض سكة DIN بشكل موثوق للسماح لزنبرك التلامس الأرضي الخلفي للطرف بتصريف الضوضاء الكهربائية بكفاءة.
