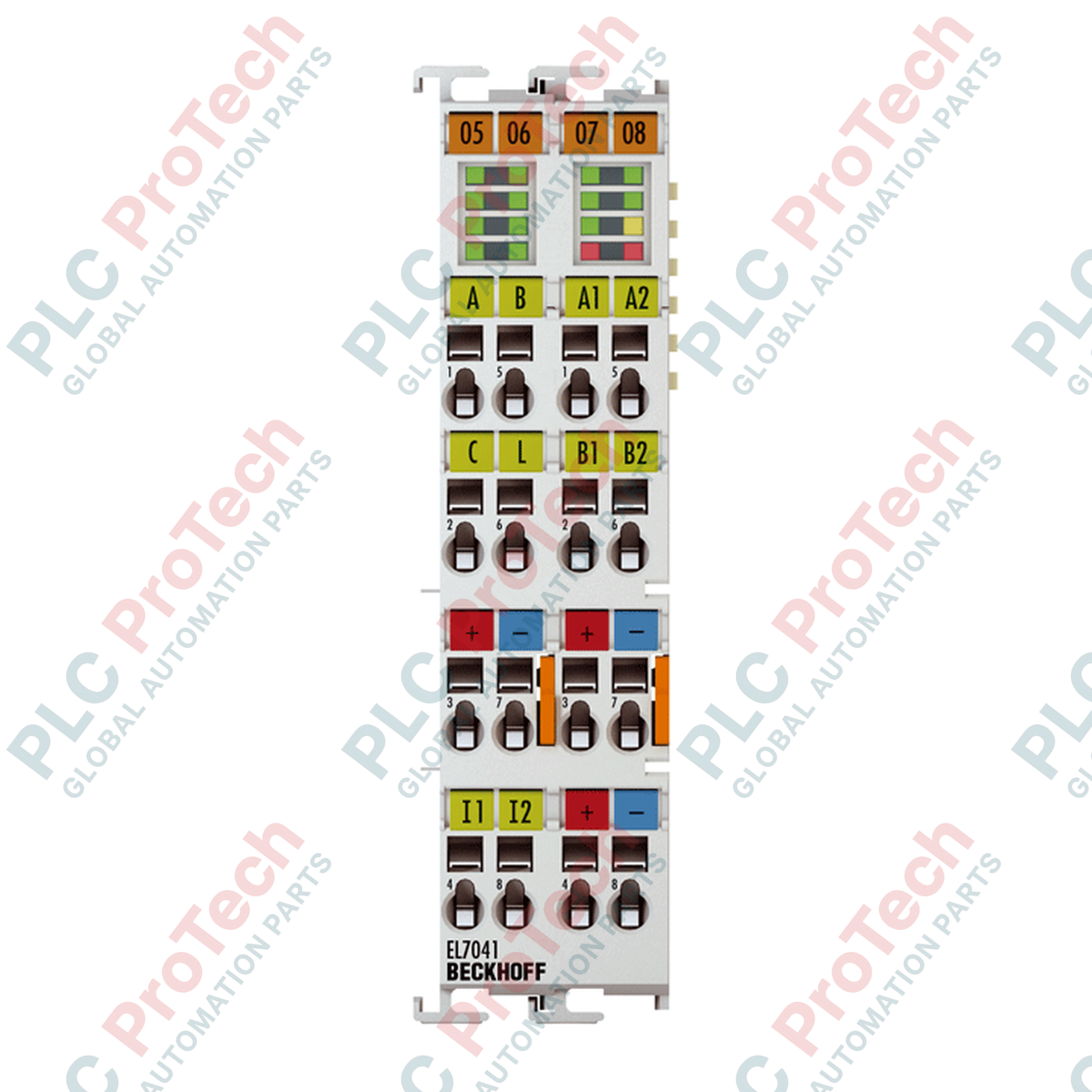

صُممت واجهة الحركة Beckhoff EL7041 للدمج المباشر في شبكات EtherCAT عالية الأداء، وتوفر تحكمًا عالي الدقة في المحركات الخطوية ثنائية الطور ضمن هيكل طرفي مدمج للغاية بعرض 12 مم. تجمع واجهة الحركة هذه بين إلكترونيات القدرة، والتغذية الراجعة للمشفّر، ومدخلات التحكم المساعدة في شريحة واحدة، مما يحسّن استغلال مساحة اللوحة ويبسط التوصيلات الميدانية في تطبيقات تحديد المواقع الديناميكية.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنعة | Beckhoff |
| رقم الصنف | EL7041 |
| نوع الحمل | محرك خطوي ثنائي الطور (أحادي القطب / ثنائي القطب) |
| عدد القنوات | واجهة حركة ذات قناة واحدة |
| جهد الإمداد (الطاقة) | من 8 إلى 48 فولت تيار مستمر (خارجي) |
| جهد الإمداد (الإلكترونيات) | 24 فولت تيار مستمر (عبر نقاط تلامس الطاقة) |
| تيار الخرج | بحد أقصى 5.0 أمبير |
| تردد الخطوات | قابل للتهيئة حتى 8000 خطوة كاملة/ثانية |
| دقة الخطوة | التقسيم الدقيق بمقدار 64 ضعفًا |
| تردد متحكم التيار | حوالي 30 كيلوهرتز |
| دخل المُرمِّز | من 5 إلى 24 فولت تيار مستمر، أحادي الطرف (A، B، C، البوابة/المزلاج) |
| أقصى تردد دخل | 400,000 زيادة/ثانية (مع التقييم الرباعي) |
| استهلاك تيار ناقل E-bus | نموذجيًا 140 ملّي أمبير |
| استهلاك تيار نقاط تلامس الطاقة | نموذجيًا 50 ملّي أمبير |
| العزل الكهربائي | 500 فولت (ناقل E-bus / جهد المجال) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +55 درجة مئوية |
| درجة حرارة التخزين | -25 درجة مئوية إلى +85 درجة مئوية |
| الاعتمادات والعلامات | CE، UL |
| وزن المنتج | حوالي 90 جم |
| وزن الشحن (محسوب) | 0.25 كجم |
| الأبعاد (W × الارتفاع × العمق) | 12 مم × 100 مم × 68 مم |
| تجميع الأطراف | تعيين الإشارة / الوظيفة |
|---|---|
| أطراف خرج المحرك | توصيل مباشر لمحرك خطوي ثنائي الطور (الطوران A وA\، والطوران B وB\) |
| دخل المُرمِّز | تغذية راجعة تزايدية أحادية الطرف: القناة A، القناة B، قناة الصفر C |
| مداخل التحكم | مفاتيح تحديد الموضع (نهاية الموضع 1، نهاية الموضع 2)، دخل المزلاج/البوابة |
| تغذية القدرة | دخل طاقة خارجي (8...48 V DC) وملامسات طاقة المنطق لناقل E |
يُعد EL7041 القياسي التكوين الأساسي لتطبيقات 48 V DC و5 A. إذا كان تصميمك يتطلب قدرة على جهد أعلى، فإن EL7047 يدعم ما يصل إلى 50 V DC عند 5 A ضمن نفس الأبعاد. بالإضافة إلى ذلك، تأكّد من استخدام TwinCAT 2.11 أو TwinCAT 3.x للوصول إلى معلمات تهيئة CoE الموسّعة (CANopen عبر EtherCAT) اللازمة لتخصيص معلمات ملفات لفّ المحرك.
في ظل الأحمال الثقيلة أو حالات التباطؤ العالي، تولّد محركات الخطوة قوة دافعة كهربائية عكسية كبيرة. إذا تم تركيب عدة وحدات قيادة على الناقل نفسه، فأدمج طرفًا مناسبًا لتخزين الطاقة بالسعة (مثل طرف قاطع مكابح Beckhoff EL9576) لامتصاص ارتفاعات الجهد ومنع أعطال زيادة الجهد على ناقل 48 V DC.
استخدم دائمًا كابلات مزدوجة مجدولة ومُحجَّبة لكلٍّ من توصيلات المحرك وتغذية راجع مُرمِّز الموضع. أبقِ حجب كابل المُرمِّز معزولًا عن حجب كابل المحرك لتقليل اقتران الضوضاء الحثية. اضبط حدود التيار في قائمة بدء التشغيل في TwinCAT قبل تمكين مرحلة القدرة لمنع حدوث تلف حراري في ملفات محركات الخطوة ذات التيار المنخفض.
تحذير بالغ الأهمية:
تأكّد من فصل التغذية تمامًا عن جميع خطوط قدرة التحكم بجهد 24 V DC وخطوط قدرة المحرك الخارجية بجهد 48 V DC قبل إدخال طرف التوصيل أو نزعه أو توصيل أسلاكه. قد يؤدي عدم القيام بذلك إلى حدوث قوس كهربائي داخلي، مما يتسبب في تلف دائم لواجهة اتصال ناقل E والأطراف المحيطة.
