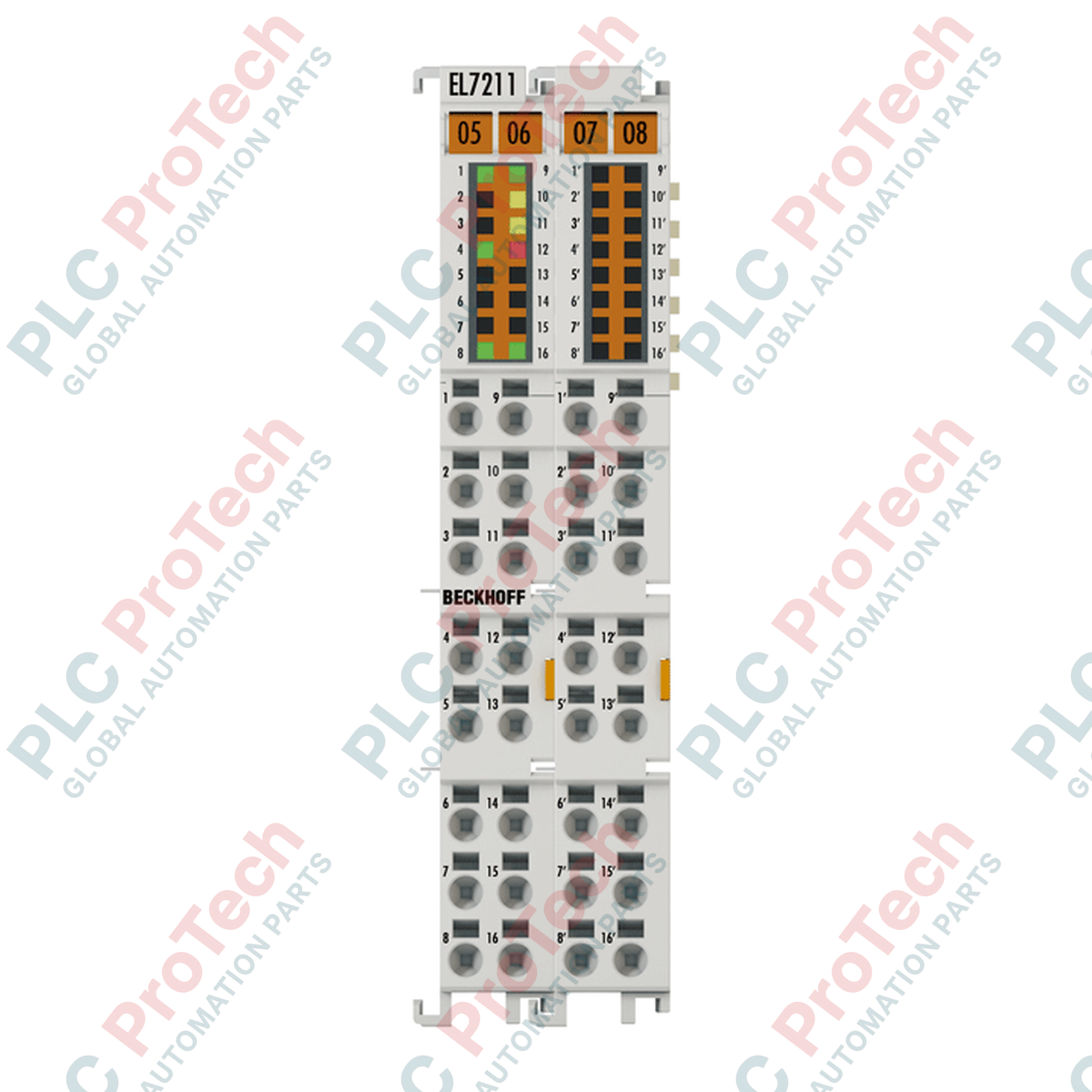

يتيح طرف المحرك المؤازر Beckhoff EL7211 دمج تقنية المحركات المدمجة مباشرةً في بنية إدخال/إخراج EtherCAT القياسية. توفر هذه الوحدة عالية الكثافة بعرض 12 مم واجهة حركة كاملة بمجرى واحد مصممة للتحكم في المحركات المتزامنة ثلاثية الطور المُثارة بمغناطيس دائم (المحركات المؤازرة) حتى 48 فولت تيار مستمر وبخرج مستمر قدره 4.5 أمبير RMS. ومن خلال دمج واجهة تغذية راجعة لمحلّل الدوران ووحدة تحكم مدمجة في مكبح المحرك بجهد 24 فولت تيار مستمر وتبديل PWM عالي التردد، يوفر هذا الطرف تحكمًا دقيقًا في التيار والسرعة موجهًا بالمجال مباشرةً من مقطع الإدخال/الإخراج المعياري.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنّعة | Beckhoff |
| رقم الطراز | EL7211 |
| نوع الحمل | محرك متزامن ثلاثي الطور مُثار بمغناطيس دائم |
| عدد القنوات | 1 |
| واجهة التغذية الراجعة | مدخل واحد لتغذية راجعة من محلّل الدوران |
| جهد تغذية الإلكترونيات | 24 فولت تيار مستمر (عبر ملامسات الطاقة) |
| جهد التغذية (الطاقة) | من 8 إلى 48 فولت تيار مستمر (يتطلب مصدر طاقة خارجيًا) |
| تيار الخرج (RMS) | 4.5 أمبير مستمر |
| تيار الخرج الأقصى (RMS) | 9.0 أمبير كحد أقصى لمدة تصل إلى ثانية واحدة |
| استهلاك التيار (ناقل E-bus) | عادةً 120 مللي أمبير |
| استهلاك التيار (ملامسات الطاقة) | عادةً 50 مللي أمبير + تيار تثبيت مكبح المحرك |
| تردد المجال الدوار | من 0 إلى 599 هرتز |
| تردد ساعة PWM | 16 كيلوهرتز |
| تردد متحكم التيار | 32 كيلوهرتز |
| خرج مكبح المحرك | 24 فولت تيار مستمر، بحد أقصى 0.5 أمبير |
| العزل الكهربائي | 500 فولت RMS (بين ناقل E-bus وجهد المجال) |
| درجة حرارة التشغيل | من 0 إلى +55 درجة مئوية |
| درجة حرارة التخزين | من -25 إلى +85 درجة مئوية |
| الرطوبة النسبية | 95%، بدون تكاثف |
| تصنيف الحماية من دخول العوامل الخارجية | IP20 |
| الأبعاد (العرض × الارتفاع × العمق) | 12 مم × 100 مم × 68 مم |
| الوزن | حوالي 95 جم |
| وزن الشحن (تقديري) | 2.0 كجم (مع تغليف النظام الواقي) |
يعمل EL7211 بسلاسة ضمن طوبولوجيات قارنة EtherCAT القياسية من Beckhoff (مثل EK1100 أو EK1200). عند استبدال أطراف الحركة الأقدم، احرص على تحديث تكوينات مدير نظام TwinCAT لتتوافق مع مستوى مراجعة الوحدة البديلة. استخدم EL7211 قياسيًا لأنظمة المحلّل؛ وبالنسبة إلى واجهات التغذية الراجعة للمشفّر، قيّم سلسلة EL7201 أو EL7221 البديلة.
عند تشغيل عدة أطراف EL7211 جنبًا إلى جنب مع أحمال عالية (تقترب من الحد المستمر البالغ 4.5 أمبير)، يجب إدارة تبديد الحرارة في الخزائن الكهربائية المغلقة بدقة. يولّد تيار الخرج المستمر العالي حرارة موضعية داخل الهيكل البالغ عرضه 12 مم. لمنع أعطال الفصل الحراري (أخطاء ارتفاع الحرارة في TwinCAT)، حافظ على تدفق تهوية كافٍ أو ركّب أطراف فصل حراري (مثل كتل التوصيل القياسية) بين مقاطع الحركة عالية القدرة المتجاورة.
استخدم دائمًا كابلات زوجية مجدولة عالية الجودة ومزدوجة التدريع لكل من إشارة التغذية الراجعة للمحلّل وأطوار المحرك. صِل دروع الكابلات مباشرةً بمستوى التأريض بالقرب من مدخل سكة الأطراف للحد من ضوضاء تبديل PWM عالية التردد. غالبًا ما تظهر مخططات التأريض غير الصحيحة على شكل أخطاء انحراف المشفّر أو استجابات غير مستقرة لحلقة التغذية الراجعة الموضعية أثناء ملفات التسارع العالية.
تحذير بالغ الأهمية: خطر كهربائي
اعزل جميع مصادر طاقة التحكم بجهد 24 فولتًا مستمرًا ومصادر طاقة المحرك الخارجية بجهد 48 فولتًا مستمرًا قبل تركيب الوحدة أو إزالتها أو توصيل أسلاكها. قد تؤدي الشحنات المتبقية ذات الجهد العالي إلى إتلاف إلكترونيات القيادة الحساسة والتسبب في مخاطر صعق كهربائي جسيمة للعاملين في الموقع.
ثبّت EL7211 على سكة DIN قياسية بعرض 35 مم (متوافقة مع EN 60715). حرّك الوحدة جانبيًا على طول السكة حتى يثبت اتصال الفتحتين واللسانين بإحكام مع طرف EtherCAT المجاور.
حضّر نهايات الأسلاك. استخدم مفكًا مسطح الرأس لتشغيل أطراف التوصيل ذات المشبك الزنبركي. عرِّ الأسلاك الصلبة أو المرنة بطول يتراوح بدقة بين 8 و9 مم. يجب أن تتراوح مقاطع الأسلاك بين 0.08 و1.5 مم² (AWG 28 إلى 16)، بحسب نوع الموصل.
وصّل مصدر طاقة المحرك الخارجي بجهد مستمر من 8 إلى 48 فولتًا إلى نقاط التلامس المخصصة، مع التأكد من صحة القطبية. صِل أطوار طاقة المحرك المؤازر وقنوات التغذية الراجعة للمحلّل وخط فرامل الحركة الميكانيكية بجهد 24 فولت مباشرةً بمصفوفة موصلات HD.
طبّق طاقة الناقل أولًا للتحقق من نجاح اتصال شبكة E-bus عبر مصابيح LED النظام، ثم فعّل نقاط تلامس طاقة المجال الخارجية.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: BECKHOFF
رقم المنتج: EL7211
Country of origin:ألمانيا
نوع المنتج: وحدات حركة EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 12 مم × 100 مم × 68 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
