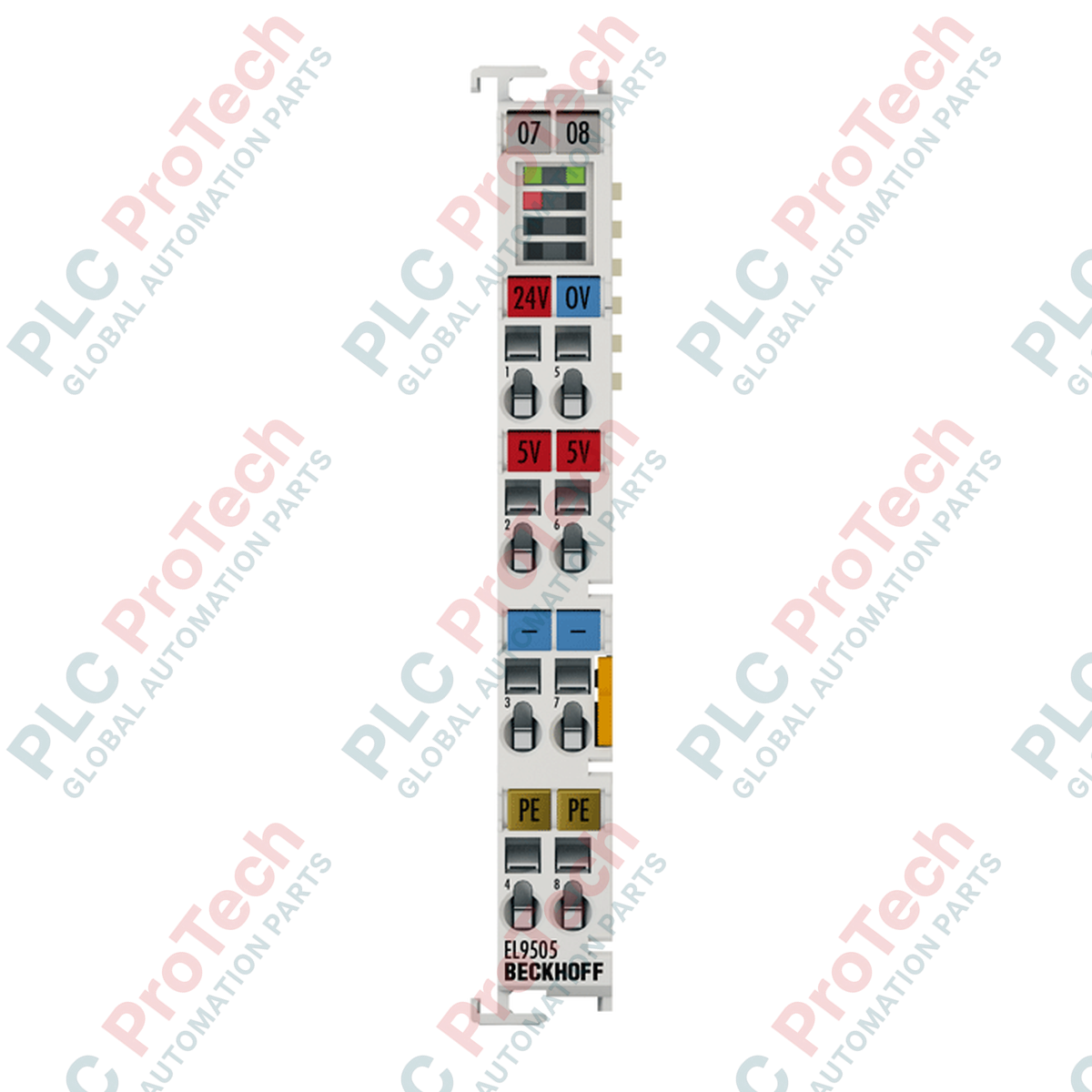

بيكهوف EL9505 محطة تزويد الطاقة من سلسلة EL

نظرة عامة على المنتج

يُعد EL9505 (EL9505) محطة طاقة عالية الدقة من سلسلة Beckhoff EL، مصممة لتوفير خرج مستقر ومنظم بجهد 5 فولت تيار مستمر من مصدر صناعي قياسي بجهد 24 فولت تيار مستمر. هذه الوحدة مثالية لتشغيل الإلكترونيات الحساسة على مستوى الحقل، وأجهزة الاستشعار منخفضة الجهد، أو وحدات الاتصال المحلية التي تتطلب مرجع جهد 5 فولت تيار مستمر خالي من الضوضاء. من خلال تقديم تشخيصات مدمجة ضمن صورة عملية EtherCAT ومصباح LED لحالة التيار الزائد، يضمن EL9505 مراقبة مستمرة للنظام، مما يسمح لفرق الصيانة بالكشف المبكر عن الأعطال وتقليل فترات التوقف غير المخطط لها في خطوط الإنتاج الآلية.

التكوين الفني

يستخدم EL9505 مرحلة تحويل DC-DC فعالة لتوفير خرج 5 فولت تيار مستمر مستقر للغاية مع تموج أقل من 5 مللي فولت. تتميز الوحدة بحماية مدمجة ضد الدوائر القصيرة، مما يضمن عدم انتقال الأعطال العابرة في الحقل إلى ناقل التحكم. ميزة فريدة لهذه المحطة هي تضمين بيانات التشخيص مباشرة في صورة عملية EtherCAT، مما يسمح لماستر TwinCAT بمراقبة حالة الخرج في الوقت الحقيقي. مصممة للتكامل السلس، تدعم التركيب جنبًا إلى جنب باستخدام وصلات الفتحة المزدوجة والمفتاح، وتستخدم أطراف زنبركية للتوصيل السريع والمقاوم للاهتزاز في الأسلاك الميدانية.

المواصفات الفنية

الأسئلة الشائعة

ما هي معلومات التشخيص المحددة التي يتم توفيرها في صورة العملية؟

يقوم EL9505 بتخطيط حالة جهد الإخراج وظروف التيار الزائد مباشرة في بيانات عملية EtherCAT. هذا يسمح لبرنامج PLC بالاستجابة فورًا إذا خرج جهد الإخراج عن النطاق المسموح به أو إذا حدث تيار زائد.

هل هذه المحطة مناسبة لتشغيل إشارات TTL منطقية؟

بينما يكون الإخراج 5 فولت تيار مستمر مستقر، فهو مخصص كمصدر طاقة للإلكترونيات وليس كمخرج إشارة. تأكد من أن أجهزة منطق TTL الخاصة بك لا تتجاوز سعة التيار 0.5 أمبير للمحطة.

هل يمكن استخدام EL9505 في أجواء قد تكون قابلة للانفجار؟

نعم، المحطة معتمدة من ATEX (II 3 G Ex nA IIC T4 Gc)، مما يجعلها مناسبة للاستخدام في المناطق الخطرة من الفئة 2 عند تركيبها في حاوية مناسبة.

توصيات التركيب والتشغيل

• اعتبارات الحمل: عند تشغيل أحمال حساسة، تحقق من أن التيار الكلي للحمل يبقى أقل من عتبة 0.5 أمبير خلال كل من حالة الاستقرار والذروة عند بدء التشغيل. تجاوز هذا الحد سيؤدي إلى تفعيل حماية التيار الزائد وربما يسبب إنذار تشخيصي على مستوى النظام.
• إدارة الحرارة: على الرغم من كفاءة EL9505 العالية، تجنب وضعه بجانب مكونات تولد حرارة عالية مثل مشغلات المحركات أو وحدات التتابع عالية الكثافة. يضمن تدفق الهواء المناسب حول المحطة عمل الإلكترونيات ضمن نطاق درجة الحرارة المثلى للحفاظ على دقة الإخراج.
• التأريض لحساسية الضوضاء: بالرغم من التموج المتبقي المنخفض (< 5 مللي فولت)، حافظ على فصل خطوط خرج 5 فولت تيار مستمر عن كابلات التيار المتردد أو التحكم PWM ذات التيار العالي. إذا تم استخدام 5 فولت تيار مستمر لمستشعر دقيق، تأكد من ربط مرجع تأريض المستشعر بنقطة التأريض المركزية في الخزانة لمنع انحراف القياس الناتج عن اختلافات جهد التأريض.
