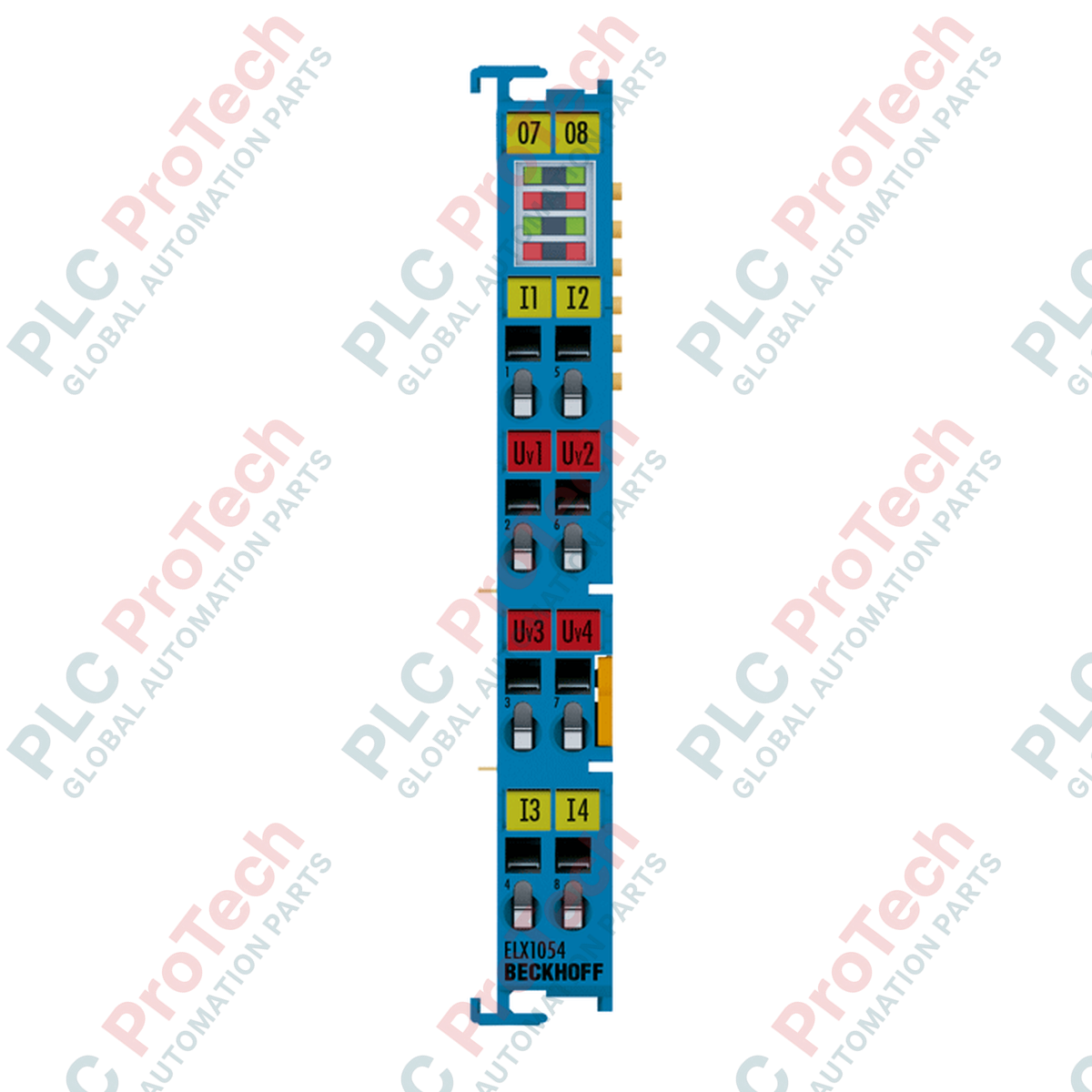

صُمم جهاز Beckhoff ELX1054 لالتقاط الإشارات الآمنة جوهريًا في البيئات الخطرة، ويتيح توصيل ما يصل إلى أربعة مستشعرات مجال NAMUR موجودة في المنطقة 0 أو المنطقة 20 مباشرةً. تدمج وحدة EtherCAT الطرفية المدمجة هذه عزلًا كهربائيًا عالي الكثافة وميزات تشخيص شاملة، مما يتيح لمصانع أتمتة العمليات نقل إشارات المجال إلى مستوى التحكم دون حواجز خارجية إضافية. ومن خلال الجمع بين المداخل الآمنة جوهريًا واتصال EtherCAT في غلاف واحد بعرض 12 مم، تقلل الوحدة من المساحة المطلوبة على سكة DIN وتبسط تصميم حلقات الحماية من الانفجار Ex.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | Beckhoff |
| الطراز | ELX1054 |
| التقنية | دخل رقمي (آمن جوهريًا، Ex i) |
| معيار المواصفات | NAMUR (IEC 60947-5-6) |
| عدد المدخلات | 4 |
| طريقة التوصيل | سلكان |
| جهد الدائرة المفتوحة | نموذجيًا 8.2 فولت تيار مستمر |
| تيار الإشارة "0" | <= 1.2 مللي أمبير |
| تيار الإشارة "1" | >= 2.1 مللي أمبير |
| تأخر التبديل | نموذجيًا 200 ميكروأمبير |
| تيار القصر | نموذجيًا 7 مللي أمبير |
| حدود اكتشاف الأعطال | I <= 200 ميكروأمبير (انقطاع الكابل)، I >= 6.3 مللي أمبير (قصر الدائرة) |
| الحد الأقصى لتردد التبديل | نموذجيًا 5 كيلوهرتز (عامل تشغيل 50%) |
| استهلاك تيار ناقل E | نموذجيًا 70 مللي أمبير |
| استهلاك تيار نقطة تلامس الطاقة | نموذجيًا 15 مللي أمبير + الحمل |
| جهد تغذية الإلكترونيات | 24 فولت تيار مستمر (عبر نقاط تلامس الطاقة من مصدر الطاقة ELX9560) |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| الرطوبة النسبية | 95%، دون تكاثف |
| مقاومة الاهتزاز/الصدمة | متوافق مع EN 60068-2-6 / EN 60068-2-27 |
| مناعة/انبعاثات التوافق الكهرومغناطيسي | متوافق مع EN 61000-6-2 / EN 61000-6-4 |
| المادة | بولي كربونات |
| الأبعاد (W × الارتفاع × العمق) | 12 مم × 100 مم × 68 مم |
| وزن الشحن (محسوب) | 0.15 كجم (الوزن الصافي: 55 جم) |
| أبعاد العبوة (محسوبة) | 150 مم × 120 مم × 40 مم |
| علامات Ex |
ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc، II (1)D [Ex ia Da] IIIC، I (M1) [Ex ia Ma] I IECEx: Ex ec [ia Ga] IIC T4 Gc، [Ex ia Da] IIIC، [Ex ia Ma] I cFMus: الفئة I وII وIII، القسم 1، المجموعات A-G؛ الفئة I، القسم 2، المجموعات A-D؛ الفئة I، المنطقة 2، AEx ec [ia Ga] IIC T4 Gc |
| توصيل الطرفيات | تخصيص الإشارات |
|---|---|
| المدخل 1 (Ex i) | الطرفية 1 (+)، الطرفية 5 (-) |
| المدخل 2 (Ex i) | الطرفية 2 (+)، الطرفية 6 (-) |
| المدخل 3 (Ex i) | الطرفية 3 (+)، الطرفية 7 (-) |
| المدخل 4 (Ex i) | الطرفية 4 (+)، الطرفية 8 (-) |
تُخصّص ELX1054 حصريًا للتطبيقات التي تتطلب معالجة إشارات آمنة جوهريًا (Ex i). وبالنسبة إلى التطبيقات القياسية (غير الخطرة)، يمكن استخدام Beckhoff EL1054 أو EL1004/EL1008 بدلًا منها. لاحظ أنه يجب تزويد سلسلة ELX بالطاقة باستخدام طرفية مصدر الطاقة ELX9560 المتخصصة لضمان الامتثال لحواجز السلامة المطلوبة ومعايير السلامة الجوهرية. يُحظر منعًا باتًا خلط الوحدات Ex i وغير Ex i في المقطع نفسه من دون حواجز الفصل المناسبة (مثل طرفية المسافة ELX9012).
عند تصميم الحلقة، احرص دائمًا على أن تتوافق حسابات الحث الأقصى (Lo) والسعة (Co) مع القيم المعتمدة Ex لحساسات NAMUR. قد يحدث تراكم حراري عند تركيب عدة وحدات Ex i عالية الكثافة جنبًا إلى جنب. حافظ على خلوص قياسي قدره 50 مم أعلى و أسفل كتلة الطرفيات للسماح بالتبريد بالحمل الحراري. سيؤدي عدم تزويد نقاط تلامس الطاقة ELX9560 بجهد 24 V DC إلى حدوث أعطال تشخيصية في نظام TwinCAT، مع الإبلاغ عن عطل قياسي في طاقة E-bus أو انخفاض الجهد في جانب المجال.
لتوصيل الأسلاك، استخدم طرفيات المشبك الزنبركي مع كابلات زوجية ملتوية محمية قياسية ذات سلكين. انزع العازل بطول يتراوح بدقة بين 8 و9 مم. احرص على عدم عكس الطرفيتين الموجبة والسالبة لحلقات NAMUR، إذ قد يؤدي ذلك إلى إطلاق إنذارات خاطئة بشأن انقطاع الكابل (تيار أقل من 200 uA). في TwinCAT 3، استخدم كائنات بيانات العملية القياسية (PDOs) لمراقبة بتات الحالة الخاصة بأخطاء تشخيص انقطاع الكابل وقصر الدائرة لكل قناة، بما يتيح استكشاف الأخطاء وإصلاحها عن بُعد بسرعة.
ثبّت طرفية مصدر الطاقة ELX9560 Ex على سكة DIN بعرض 35 مم لإنشاء نقاط تلامس طاقة آمنة.
حرّك الطرفية ELX1054 إلى موضعها على طول دليل السكة، مع تعشيق الفتحة المزدوجة المتجاورة ووضع التوصيل ذي المفتاح بإحكام.
باستخدام مفك براغي قياسي مسطّح الرأس، اضغط على آلية التشغيل الزنبركية، وأدخل أسلاك حساس NAMUR المجرّدة، ثم حرّرها لتثبيتها.
حدّد مسافات الفصل الصحيحة بين أسلاك السلامة الجوهرية Ex i والكابلات القياسية غير الآمنة جوهريًا داخل مجاري تمديدات الخزانة.
