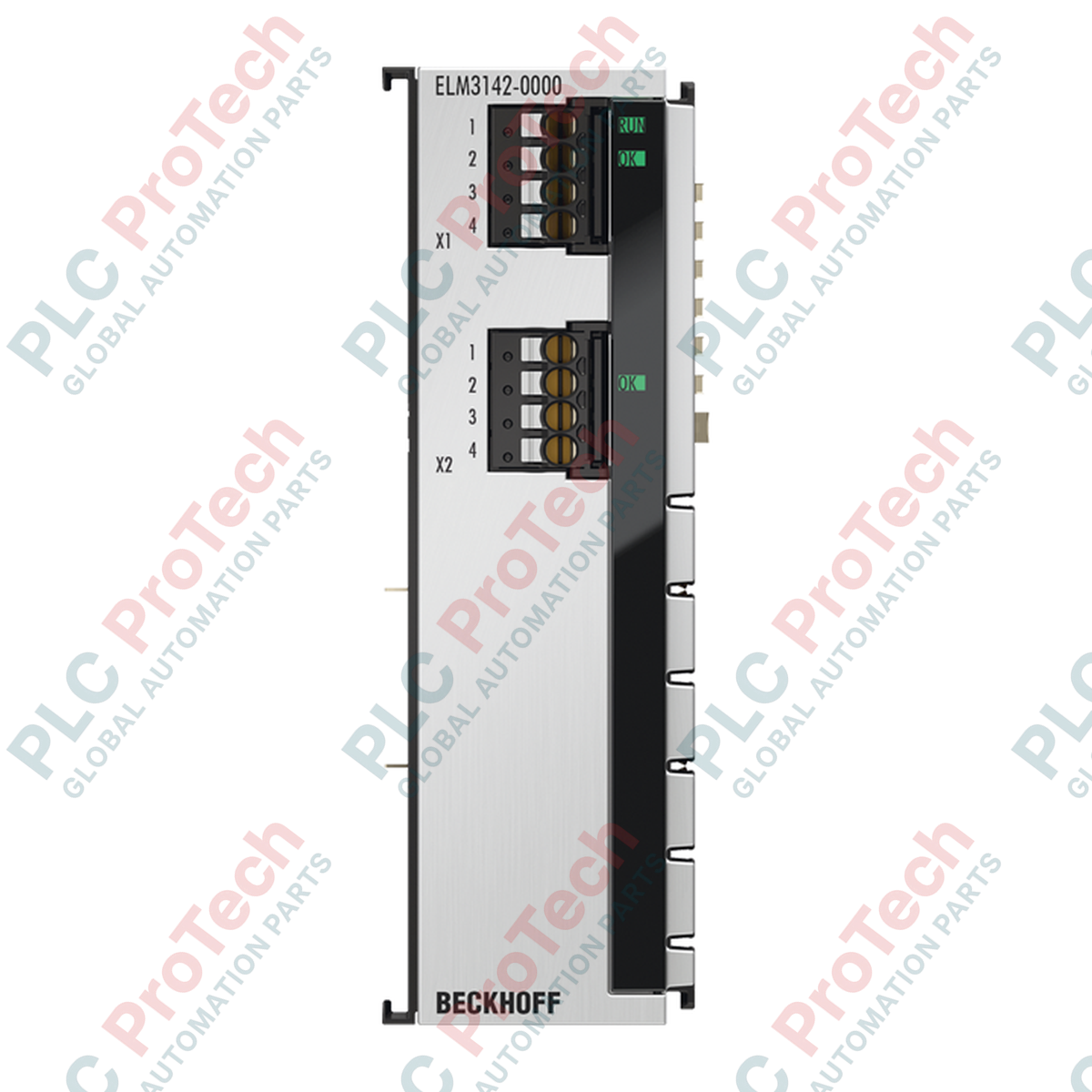

طرف قياس متعدد الوظائف بمدخل تناظري ثنائي القناة BECKHOFF ELM3142-0000

Q: ما أنواع إشارات القياس التي يدعمها ELM3142-0000؟

يدعم BECKHOFF ELM3142-0000 مداخل تماثلية قابلة للتهيئة في كل قناة، مما يتيح القياس التفاضلي لجهود تتراوح من ±1.25 V إلى ±10 V وتيارات تصل إلى ±20 mA.

Q: ما دقة هذه الوحدة ومعدل أخذ العينات الأقصى لها؟

يتميز BECKHOFF ELM3142-0000 بدقة 24 بت (بما في ذلك الإشارة)، ويوفر معدل أخذ عينات أقصى يصل إلى 1 ksps (1 ms) لكل قناة باستخدام بنية متعددة الإرسال.

Q: هل يوجد عزل كهربائي بين قنوات الإدخال؟

لا، لا يوفر BECKHOFF ELM3142-0000 عزلًا كهربائيًا بين القنوات الفردية، لكنه يوفر عزلًا كهربائيًا بجهد 707 V DC بين القنوات وE-bus/SGND.

Q: ما نظام التوصيل الذي تستخدمه الوحدة لتوصيل الأسلاك؟

يستخدم BECKHOFF ELM3142-0000 تقنية توصيل بقابس خدمة بالدفع للداخل ذي 4 أطراف، وتستوعب موصلات صلبة بمساحة مقطع تتراوح من 0.2 إلى 1.5 mm² (AWG 24 إلى 14)، إضافة إلى الأسلاك المجدولة الدقيقة أو المزودة بطرف كبس.

SKU ELM3142-0000

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: BECKHOFF
رقم المنتج: ELM3142-0000
Country of origin:ألمانيا
نوع المنتج: وحدات EtherCAT الطرفية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 350ج
Dimensions: 30 مم × 100 مم × 95 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يُعد BECKHOFF ELM3142-0000 طرف قياس إدخال تناظري متعدد الوظائف عالي الدقة، مكوّنًا من قناتين ومن سلسلة ELM، ومصممًا لاكتساب البيانات الصناعية ومراقبة العمليات ضمن شبكات EtherCAT. يوفر هذا الطرف خيارات قياس متعددة الاستخدامات، مما يتيح للمستخدمين تهيئة كل قناة بشكل فردي لقياسات جهد أو تيار عالية الدقة. وهو مزوّد بعلبة معدنية متينة مصبوبة بالزنك، ويتكامل مع أنظمة التحكم الصناعية التي تتطلب قياسات مستقرة للغاية وعالية الدقة.

بفضل دقة تبلغ 24 بت ودعم معدلات أخذ عينات تصل إلى 1 ksps (ألف عينة في الثانية) لكل قناة في ترتيب متعدد الإرسال، يوفر ELM3142-0000 دقة ممتازة للإشارة. ويدعم نطاقات متعددة لقياس الجهد من ±1.25 V إلى ±10 V، وقياس التيار البالغ ±20 mA. وتضمن التشخيصات الوظيفية وتشخيصات التوصيل، مثل اكتشاف انقطاع السلك وقصر الدائرة، موثوقية تشغيلية طويلة الأمد، بينما توفر وظيفة الساعات الموزعة دقة توقيت متزامنة بأقل من ميكروثانية واحدة.

الميزات

قناتا إدخال تناظريتان عاليَتا الدقة تدعمان القياس التفاضلي.
قنوات قابلة للتهيئة بشكل فردي لقياسات الجهد (±10 V إلى ±1.25 V) أو التيار (±20 mA).
دقة عالية تبلغ 24 بت (بما في ذلك بت الإشارة) لاكتساب الإشارات بالتفصيل.
معدلات أخذ عينات تصل إلى 1 ksps لكل قناة، مع عوامل زيادة أخذ العينات تتراوح من 1 إلى 20.
هيكل معدني متين مصبوب بالزنك مصمم لتحقيق أداء حراري مثالي وحجب الإشارات.
تشخيصات وظيفية وتشخيصات توصيل مدمجة، بما في ذلك اكتشاف انقطاع السلك وقصر الدائرة.
واجهة ناقل E مع ساعات موزعة مدمجة لتحقيق مزامنة دقيقة بأقل من ميكروثانية واحدة.
تقنية توصيل بالدفع مع قابس خدمة قابل للإزالة ذي 4 أطراف لسهولة الصيانة.

التطبيقات

منصات الاختبار الصناعية وأنظمة القياس عالية الدقة.
اكتساب إشارات تناظرية متعددة القنوات في خطوط التجميع المؤتمتة.
مراقبة العمليات التي تتطلب قراءات متزامنة للجهد والتيار.
حلقات تحكم تتطلب ثباتًا حراريًا عاليًا وخطأ قياس منخفضًا.

المواصفات الفنية

المواصفات العامة

المعلمة	المواصفات
الشركة المصنّعة	BECKHOFF
الطراز	ELM3142-0000
عائلة المنتج	أطراف قياس ELM
عدد القنوات	2
نوع الإشارة	تفاضلي
الدقة	24 بت (بما في ذلك الإشارة)
تقنية القياس	قياس الجهد أو التيار، قابل للتهيئة لكل قناة
مادة الهيكل	زنك مصبوب بالقالب

مواصفات الإشارة والمواصفات الكهربائية

المعلمة	المواصفات
نطاقات دخل الجهد	±10 فولت، ±5 فولت، ±2.5 فولت، ±1.25 فولت
نطاق دخل التيار	±20 مللي أمبير
معدل أخذ العينات	بحد أقصى 1 ksps لكل قناة (تعدد الإرسال)
معامل أخذ العينات الزائد	n = 1 إلى 20 قابل للاختيار
المقاومة الداخلية	> 4 ميغا أوم (الجهد)، 200 أوم نموذجيًا (التيار)
خطأ القياس	< ±100 جزء في المليون / ±0.01% نموذجيًا في نطاقات محددة (من 0 إلى 50 درجة مئوية)
استهلاك تيار E-bus	250 مللي أمبير نموذجيًا
تيار ملامسات الطاقة	يعتمد على الحمل
التبديد الحراري	2 واط نموذجيًا
العزل الكهربائي (قناة/ناقل)	707 فولت تيار مستمر (اختبار نوعي)
العزل الكهربائي (قناة/SGND)	707 فولت تيار مستمر (اختبار نوعي)
العزل الكهربائي (قناة/قناة)	لا

الميكانيكية والبيئية

المعلمة	المواصفات
تقنية التوصيل	دفع، قابس خدمة 4 سنون
أنواع الموصلات المدعومة	صلب، متعدد الشعيرات الدقيقة، طرف توصيل كبسي
مقطع التوصيل (صلب/متعدد الشعيرات)	0.2 إلى 1.5 مم² (AWG 24 إلى 14)
مقطع التوصيل (طرف توصيل كبسي)	0.25 إلى 0.75 مم²
طول التجريد	8 إلى 9 مم
الأبعاد (W × الارتفاع × العمق)	30 مم × 100 مم × 95 مم
الوزن	حوالي 350 غ
التركيب	سكة DIN مقاس 35 مم (EN 60715) مع وصلة فتحة/مفتاح مزدوجة
درجة حرارة التشغيل	-25 إلى +60 درجة مئوية
درجة حرارة التخزين	-40 إلى +85 درجة مئوية

الشهادات والاعتمادات

المعلمة	المواصفات
الاعتمادات	CE، UL

إرشادات التركيب

فصل الطاقة عن النظام: تأكد من إيقاف تشغيل جميع مصادر الطاقة الكهربائية (كل من E-bus وملامسات طاقة المجال) تمامًا قبل تركيب الوحدة أو إزالتها أو توصيل أسلاكها.
التركيب على سكة DIN: ركّب ELM3142-0000 على سكة DIN قياسية مقاس 35 مم (EN 60715). استخدم الفتحة المزدوجة ووصلة المفتاح الجانبية لتثبيت الأطراف المتجاورة بإحكام.
توصيلات الأسلاك: صِل الموصلات بأطراف التوصيل بالدفع. يمكن إدخال الموصلات الصلبة مباشرة. تتطلب الأسلاك متعددة الشعيرات الدقيقة أو أطراف التوصيل الكبسية تفعيل الزنبرك باستخدام مفك براغي صغير. تأكد من أن طول تجريد السلك يتراوح بين 8 و9 مم.
التعامل مع قابس الخدمة: استخدم قابس الخدمة المدمج ذي 4 سنون لتوصيلات القنوات. تحقق من تعيين جميع خطوط الإشارة بشكل صحيح وفقًا للمخططات الكهربائية قبل توصيل الطاقة.
التحقق من E-Bus: شغّل النظام وتحقق من مؤشرات LED الوظيفية. تأكد من أن مؤشرات التشخيص باللون الأخضر وأن الوحدة الطرفية معرّفة في مدير نظام TwinCAT عبر شبكة EtherCAT.

FAQ

ما أنواع إشارات القياس التي يدعمها ELM3142-0000؟

يدعم BECKHOFF ELM3142-0000 مداخل تماثلية قابلة للتهيئة في كل قناة، مما يتيح القياس التفاضلي لجهود تتراوح من ±1.25 V إلى ±10 V وتيارات تصل إلى ±20 mA.

ما دقة هذه الوحدة ومعدل أخذ العينات الأقصى لها؟

يتميز BECKHOFF ELM3142-0000 بدقة 24 بت (بما في ذلك الإشارة)، ويوفر معدل أخذ عينات أقصى يصل إلى 1 ksps (1 ms) لكل قناة باستخدام بنية متعددة الإرسال.

هل يوجد عزل كهربائي بين قنوات الإدخال؟

لا، لا يوفر BECKHOFF ELM3142-0000 عزلًا كهربائيًا بين القنوات الفردية، لكنه يوفر عزلًا كهربائيًا بجهد 707 V DC بين القنوات وE-bus/SGND.

ما نظام التوصيل الذي تستخدمه الوحدة لتوصيل الأسلاك؟

يستخدم BECKHOFF ELM3142-0000 تقنية توصيل بقابس خدمة بالدفع للداخل ذي 4 أطراف، وتستوعب موصلات صلبة بمساحة مقطع تتراوح من 0.2 إلى 1.5 mm² (AWG 24 إلى 14)، إضافة إلى الأسلاك المجدولة الدقيقة أو المزودة بطرف كبس.
