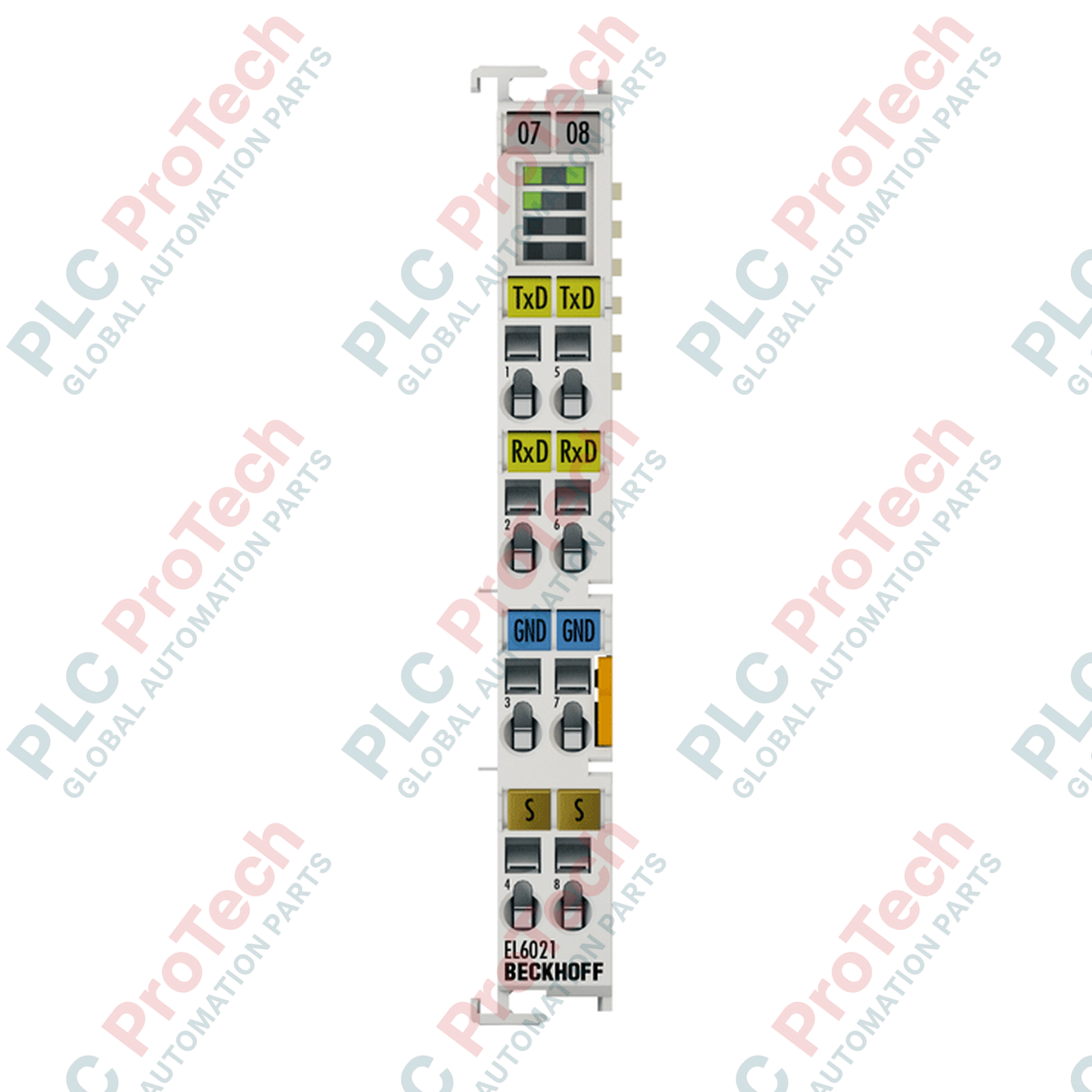

تُنجز وحدة الواجهة التسلسلية Beckhoff EL6021 بكفاءة دمج اتصالات تسلسلية من نقطة إلى نقطة ضمن شبكة EtherCAT، إذ توفر مسار اتصال عالي الأداء لأجهزة RS422 وRS485. وبعملها كطرف اتصال أحادي القناة، تتيح هذه الوحدة توصيل المعدات التسلسلية مباشرةً وبشكل معزول ببنية التحكم اللامركزية. ومن خلال تنفيذ الإرسال المزدوج الكامل أو نصف المزدوج عبر الإشارات التفاضلية المتوازنة، تضمن نقلًا موثوقًا للبيانات حتى في البيئات الخاضعة لتداخل كهرومغناطيسي شديد. وتتجاوز الوحدة إعدادات العناوين المحلية بالكامل، ما يتيح تهيئة جميع المتغيرات الوظيفية وسلوكيات البروتوكول عبر نظام PLC الرئيسي.
| الشركة المصنّعة | Beckhoff |
| رقم الطراز/الصنف | EL6021 |
| معيار الواجهة | 1 × RS422 / RS485 |
| قنوات نقل البيانات | TxD وRxD، مزدوج كامل/نصف مزدوج |
| معدلات نقل البيانات | من 2400 إلى 115,200 بود (الافتراضي: 9600 بود، 8 بتات بيانات، دون تماثل، بت توقف واحد) |
| ممانعة الخط | 120 أوم |
| الحد الأقصى لطول الكابل | حوالي 1000 متر من الزوج المجدول |
| مصدر التغذية الكهربائية | عبر ناقل E (من دون نقاط تلامس طاقة خارجية) |
| استهلاك التيار (ناقل E) | عادةً 170 مللي أمبير |
| العزل الكهربائي | 500 فولت (ناقل E / جهد الإشارة) |
| مخزن البيانات | مخزن استقبال بسعة 864 بايت، ومخزن إرسال بسعة 128 بايت |
| أبعاد الهيكل (W × الارتفاع × العمق) | 12 مم × 100 مم × 68 مم |
| مقطع السلك (مصمت/مجدول) | 0.08 إلى 2.5 مم² (AWG 28 إلى 14) |
| مقطع السلك (مع الطرف) | 0.14 إلى 1.5 مم² (AWG 26 إلى 16) |
| طول التجريد | 8 إلى 9 مم |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| الرطوبة النسبية | 95 بالمئة، دون تكاثف |
| الاعتمادات والعلامات | CE، UL، ATEX، IECEx، cFMus |
| وزن الجهاز | 55 g |
| بلد المنشأ | ألمانيا |
| وزن الشحن (محسوب) | 0.15 كجم |
| أبعاد العبوة (محسوبة) | 150 مم × 120 مم × 45 مم |
| دبوس الطرف | تعيين وضع RS422 | تعيين وضع RS485 |
|---|---|---|
| 1 | RxD+ (بيانات الاستقبال موجبة) | RxD/TxD-B (بيانات موجبة) |
| 5 | RxD- (بيانات الاستقبال سالبة) | RxD/TxD-A (بيانات سالبة) |
| 2 | TxD+ (بيانات الإرسال موجبة) | غير مستخدم |
| 6 | TxD- (بيانات الإرسال سالبة) | غير مستخدم |
| 3 | GND (أرضي الإشارة) | GND (أرضي الإشارة) |
| 7 | الدرع | الدرع |
| 4 / 8 | نقاط توصيل الدرع | نقاط توصيل الدرع |
توفر الوحدة تخطيطًا برمجيًا مطابقًا لإصدار ES6021. وبينما تتميز EL6021 بأطراف توصيل مزودة بمشابك شد زنبركية مدمجة، يوفر ES6021 كتل أطراف قابلة للتوصيل لتسريع عمليات الاستبدال الفعلية. عند استبدال الإصدارات الأقدم من هذه الوحدة في TwinCAT، تحقق من توافق إصدار وصف الجهاز بصيغة XML لضمان التخطيط الصحيح لبنية PDO (كائن بيانات العملية).
لمنع فقدان البيانات عبر حلقات RS485 طويلة المسافة، يجب تفعيل مقاومة الإنهاء الداخلية البالغة 120 أوم عند النهايات الفعلية. من الأخطاء الهندسية الشائعة إهمال أزمنة دورة PLC؛ فإذا كان معدل فحص PLC أبطأ بكثير من زمن إرسال كتلة البيانات التسلسلية الواردة، فسوف تفيض سعة الاستقبال الداخلية البالغة 864 بايت، مما يسبب أخطاء في المخزن المؤقت ضمن كلمة الحالة. نفّذ مهام معالجة البيانات التسلسلية بالتزامن مع معدل وصول البيانات.
يُضبط إنهاء الخط لهذه الوحدة حصريًا عبر البرنامج من خلال فهرس دليل CoE (CAN عبر EtherCAT) 0x8000. تأكد من توصيل درع الكابل المحمي RS485/RS422 مباشرةً بطرف تأريض سكة DIN. قد تتسبب الخطوط التسلسلية غير المحمية والموازية لكابلات محرك التردد المتغير عالية التيار في انقطاع الاتصالات أو تلف سجلات المجموع الاختباري.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: BECKHOFF
رقم المنتج: EL6021
Country of origin:ألمانيا
نوع المنتج: أطراف EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 150 مم × 120 مم × 45 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
