الشركة المصنعة: BECKHOFF
رقم المنتج: EP2809-0022
Country of origin:ألمانيا
نوع المنتج: وحدات صناديق EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

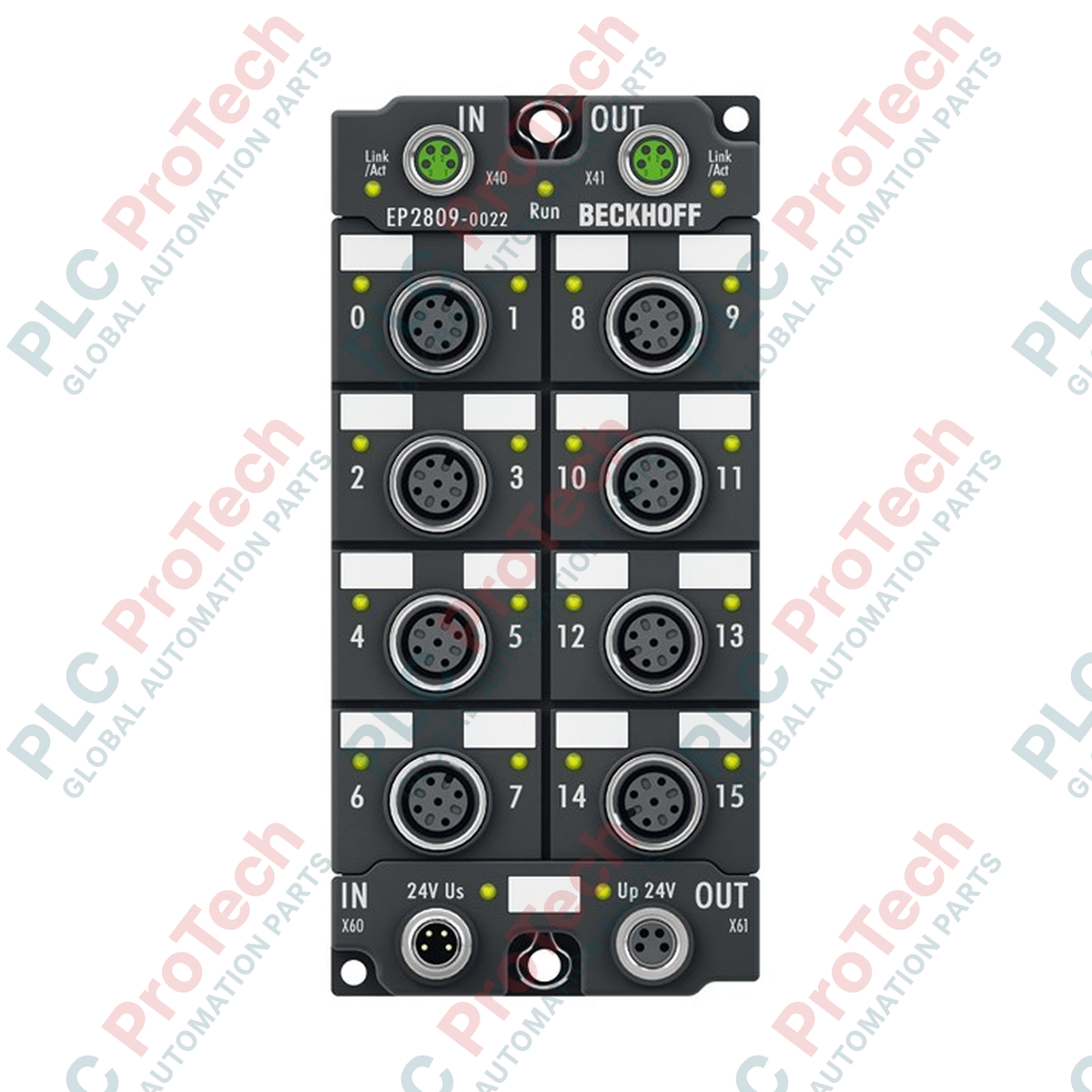

يعالج BECKHOFF EP2809-0022 إشارات التحكم الرقمية مباشرةً في الميدان، ويوزع ستة عشر أمر تحكم ثنائيًا من شبكة EtherCAT إلى المشغلات بأقل تأخير انتشار. تتجاوز وحدة EtherCAT Box فائقة الصغر خزانة التحكم الكهربائية، ما يتيح تركيبها مباشرةً على الآلات في البيئات الصناعية القاسية. ومن خلال توفير ستة عشر مخرجًا مستقلًا محميًا من قصر الدائرة عبر منافذ توصيل M12، يحسّن الجهاز توجيه الإشارات ويقلل أعمال التوصيلات في تجهيزات الأتمتة الموزعة على نطاق واسع.
| معلمة المواصفات | القيمة الفنية |
|---|---|
| الشركة المصنعة | BECKHOFF |
| رقم الصنف (SKU) | EP2809-0022 |
| نوع البروتوكول | EtherCAT |
| عدد المخارج | 16 |
| جهد الخرج الاسمي | 24 V DC (-15% / +20%) |
| أقصى تيار للخرج | 0.5 A لكل قناة (محمي من قصر الدائرة بشكل فردي، بحد إجمالي أقصى 4 A) |
| أزمنة التبديل | TON نموذجي: 60 ميكروثانية، TOFF نموذجي: 300 ميكروثانية |
| واجهة توصيل الناقل | مقبسا M8، محميان، من النوع اللولبي |
| وصلات الخرج | M12 x 1، 5 دبابيس، بترميز A |
| وصلة تغذية الطاقة | التغذية: مقبس M8 ذكر واحد، 4 دبابيس؛ المخرج اللاحق: مقبس M8 أنثى واحد، 4 دبابيس |
| العزل الكهربائي | 500 V (جهد E-bus / الإشارة) |
| درجة الحماية | IP65، IP66، IP67 (وفقًا للمعيار EN 60529) |
| نطاق درجة حرارة التشغيل | -25 إلى +60 degC |
| نطاق درجة حرارة التخزين | -40 إلى +85 degC |
| معايير التوافق الكهرومغناطيسي | متوافق مع EN 61000-6-2 / EN 61000-6-4 |
| الموافقات والعلامات | CE، UL |
| وزن الوحدة | حوالي 250 g |
| وزن الشحن (محسوب) | 2.0 kg |
| نوع الواجهة | تعيين الدبابيس / الأطراف | التعيين الوظيفي |
|---|---|---|
| تغذية الطاقة M8 (4 دبابيس) | الدبوس 1 | طاقة التحكم +24 V DC (US) |
| الدبوس 2 | طاقة الحمل +24 V DC (UP) | |
| الدبوس 3 | الأرضي (US) | |
| الدبوس 4 | الأرضي (UP) | |
| مخارج M12 (5 دبابيس، بترميز A) | الدبوس 2 / الدبوس 4 | قناة الخرج الرقمي A / قناة B |
| الدبوس 3 | الأرضي (UP) | |
| الدبوس 5 | التأريض الوظيفي (FE) |
يتميز EP2809-0022 بمخارج M12، ما يوفر بديلًا أكثر متانة من وحدات التوصيل المسطحة EP2809-0001 القياسية. تحقق دائمًا من تصميم كابلات التوصيل الميدانية قبل الاستبدال المباشر، إذ تتغير واجهات التوصيل من أطراف خرج M8 إلى مخارج M12 مدمجة ذات 5 دبابيس، تحمل قناتي تبديل لكل منفذ.
يجب مراعاة تراكم الحرارة في تصميمات دورات التشغيل المكثفة. ورغم أن تصنيف كل خرج يصل إلى 0.5 A، فإن الحد الإجمالي لتيار الوحدة هو 4.0 A. يؤدي تجاوز هذا الحد الحراري إلى تشغيل الحماية الداخلية من قصر الدائرة وإيقاف مجموعات المخارج المتأثرة. عند تشغيل ملفات لولبية ذات محاثة عالية، تأكد من أن ترددات الدورات تتيح وقتًا كافيًا لتبدد القوة الدافعة الكهربائية العكسية.
يتطلب الحفاظ على السلامة الإنشائية وفق تصنيف IP67 إحكام إغلاق كل توصيلة غير مستخدمة بعزم مناسب. استخدم دائمًا أغطية حماية ملولبة للمقابس M12 غير المستخدمة. لتجنب انقطاع الاتصال ضمن مسار EtherCAT، تأكد من توجيه كابلات خطوط الطاقة في مسارات منفصلة عن كابلات خرج محركات التردد المتغير عالية التردد.
افصل جميع مصادر الطاقة الكهربائية قبل البدء بتركيب وحدة Beckhoff أو إزالتها أو تعديل توصيلاتها. قد يؤدي عدم فصل مصادر الطاقة الرئيسية والمساعدة (US وUP) إلى تلف جسيم للمعدات، أو تشغيل مادي غير صحيح للمخارج، أو استمرار أعطال الاتصال على مقطع EtherCAT النشط.
