الشركة المصنعة: BECKHOFF
رقم المنتج: EP3182-1002
Country of origin:ألمانيا
نوع المنتج: وحدات إدخال/إخراج EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 25.0 سم × 15.0 سم × 10.0 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

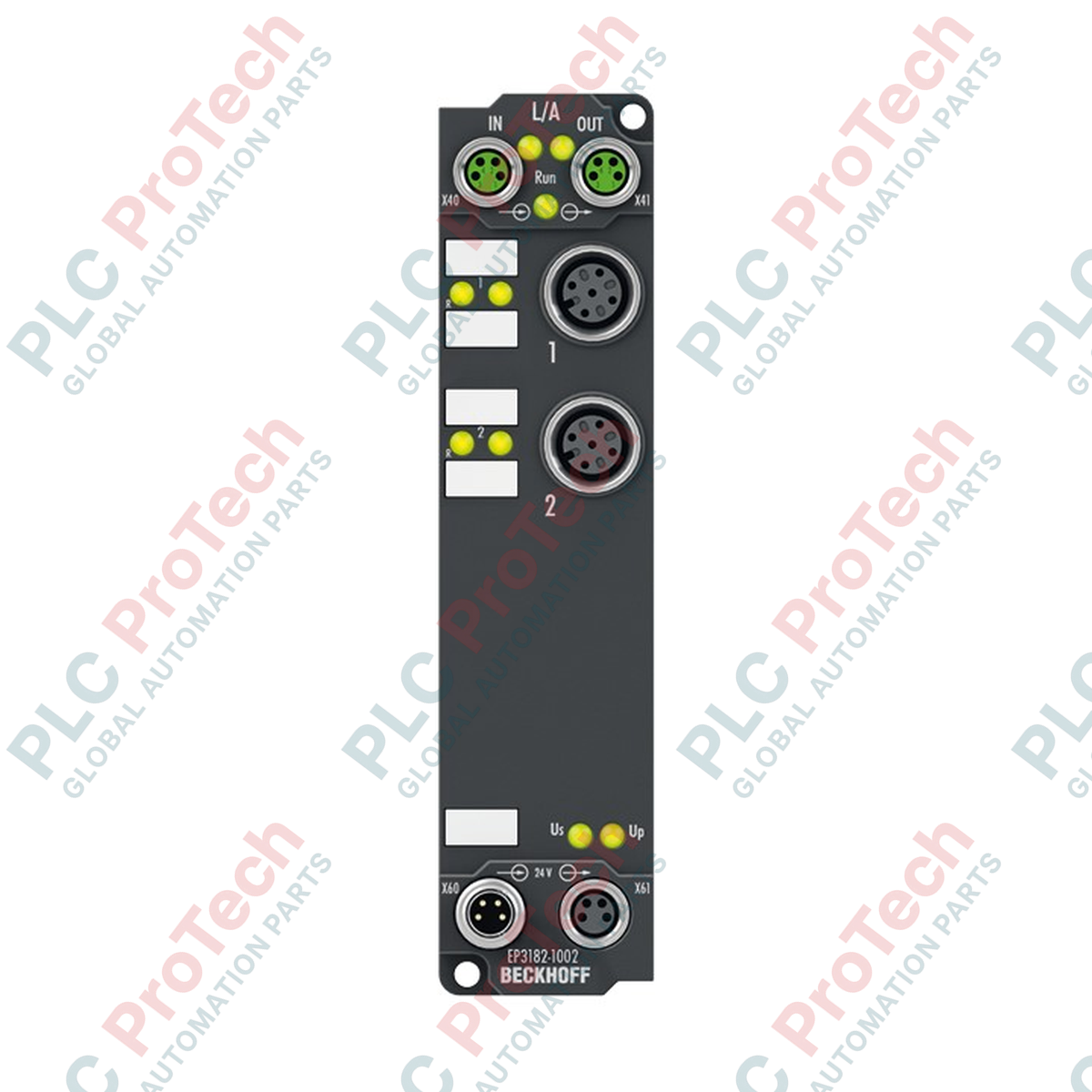

مصمم للتركيب المباشر على الآلات بدون حاوية تحكم، يتيح Beckhoff EP3182-1002 EtherCAT Box جمع بيانات لامركزي عالي الدقة من خلال معالجة مدخلين تماثليين قابلين للبرمجة إلى جانب مخرجين رقميين مدمجين. يسمح هذا الموديل بتكوين كل قناة بشكل فردي إما لحلقات جهد -10/0 إلى +10 فولت أو تيار 0/4 إلى 20 مللي أمبير، ويعمل بدقة تحويل عالية 16-بت. يحتوي على غلاف مدمج مصنف IP67، يوفر مقاومة قصوى للرطوبة والغبار والإجهاد الميكانيكي، مما يجعله مثالياً لهياكل الأتمتة الصناعية الموزعة.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنعة | Beckhoff Automation GmbH & Co. KG |
| رقم الموديل / المقالة | EP3182-1002 |
| البروتوكول | EtherCAT |
| واجهة اتصال الحافلة | 2 × مقبس M8، محمي، نوع برغي |
| عدد المداخل | 2 مداخل تماثلية أحادية الطرف |
| عدد المخارج | 2 مخارج رقمية (24 فولت تيار مستمر) |
| نطاقات الإشارة | -10 إلى +10 فولت | 0 إلى 20 مللي أمبير | 4 إلى 20 مللي أمبير |
| الدقة | 16-بت (بما في ذلك الإشارة) |
| عدم اليقين في القياس | < ±0.3% (بالنسبة للقيمة الكاملة للنطاق) |
| زمن التحويل | ~ 100 ميكروثانية |
| تردد حد فلتر الإدخال | 5 كيلو هرتز (قابل للضبط) |
| أقصى تيار خرج رقمي | 2 مللي أمبير لكل قناة (محمية من القصر) |
| المقاومة الداخلية | > 200 كيلو أوم (الجهد) | نموذجي 85 أوم + جهد الصمام الثنائي (التيار) |
| استهلاك التيار (من Us) | 120 مللي أمبير |
| تكوين تغذية الطاقة | 1 × M8 ذكر، 4 دبابيس (تغذية)؛ 1 × M8 أنثى، 4 دبابيس (حلقة التوصيل التالية) |
| العزل الكهربائي | نعم (جهد التحكم/حافلة الحقل) |
| تصنيف الحماية | IP65 / IP66 / IP67 (مطابق للمواصفة EN 60529) |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية |
| درجة حرارة التخزين | -25 إلى +85 درجة مئوية |
| بلد المنشأ | ألمانيا |
| وزن الشحن (محسوب) | 2.0 كجم (بما في ذلك التغليف الوقائي الإجمالي) |
| أبعاد العبوة (محسوبة) | 25.0 سم × 15.0 سم × 10.0 سم |
| الموصل / الدبوس | تعيين الإشارة | الوصف |
|---|---|---|
| M12 (دخول/خروج) الدبوس 1 | مزود طاقة المستشعر +24 فولت تيار مستمر (Us) | إثارة المساعد الإيجابي للمستشعر |
| دبوس M12 (إدخال/إخراج) رقم 2 | الإدخال التناظري + | خط الإشارة التفاضلي الموجب (جهد/تيار) |
| دبوس M12 (إدخال/إخراج) رقم 3 | GND (Us) | الأرض المرجعية للمستشعر والرقمي المشترك |
| دبوس M12 (إدخال/إخراج) رقم 4 | الإخراج الرقمي | إشارة رقمية للقناة النشطة (مصدر/مصرف) |
| دبوس M12 (إدخال/إخراج) رقم 5 | الدرع / الأرضي | الاتصال الأرضي الوظيفي للدرع منخفض المقاومة |
يتميز EP3182-1002 ببنية مدمجة للإدخال التناظري والإخراج الرقمي منخفض الطاقة. إذا كنت تستبدل وحدات EP3174 القياسية القديمة، تأكد من تحديث تكوينات مدير نظام TwinCAT لتتوافق مع صورة العملية 16-بت الخاصة بـ EP3182-1002. إعادة استيراد ملف Beckhoff ESI (معلومات العبد EtherCAT) المحدث بصيغة XML أمر ضروري لضمان ظهور معلمات القناة الصحيحة داخل دليل TwinCAT CoE (CoE Online).
كن حذرًا من حد الجهد المشترك الأقصى 35 فولت (U_CM) بين المدخلات التناظرية وأرض الوحدة الداخلية. تجاوز هذا الحد سيشبع المحول 16-بت أو يسبب تلفًا. إذا كانت أجهزة الإرسال المثبتة ميدانيًا تعمل من دوائر كهربائية خارجية منفصلة، تحقق من تساوي الجهد بشكل صحيح. لاحظ أن المخرجات الرقمية محدودة بـ 2 مللي أمبير؛ فهي مصممة لمؤشرات الحالة أو مدخلات المنطق عالية المقاومة وليس لملفات التتابع المباشرة.
استخدم دائمًا كابلات M12 ذات درع كامل للمستشعرات التناظرية للحفاظ على مقاومة عالية للتداخل عالي التردد. يمكن منع تيارات الحلقة الأرضية بتأريض درع الكابل من جهة واحدة فقط، ويفضل أن يكون ذلك عبر غلاف موصل M12 إلى جسم صندوق EtherCAT المعدني المؤرض. استخدم نافذة المراقبة الحية في مدير نظام TwinCAT للتحقق من تطابق إعدادات سجل CoE مع التوصيلات الفيزيائية للإدخال (وضع الجهد مقابل التيار) قبل بدء تسلسلات الآلة الآلية.
تحذير هام: تأكد من أن جميع خطوط الطاقة (جهد التحكم Us وجهد الحمل الطرفي Up) غير موصلة كهربائيًا قبل التركيب أو التوصيل أو استبدال صندوق EtherCAT. عدم القيام بذلك قد يتسبب في تلف دائم لرقاقة الاتصالات الداخلية أو تلف طوبولوجيا حلقة الحافلة الميدانية.
