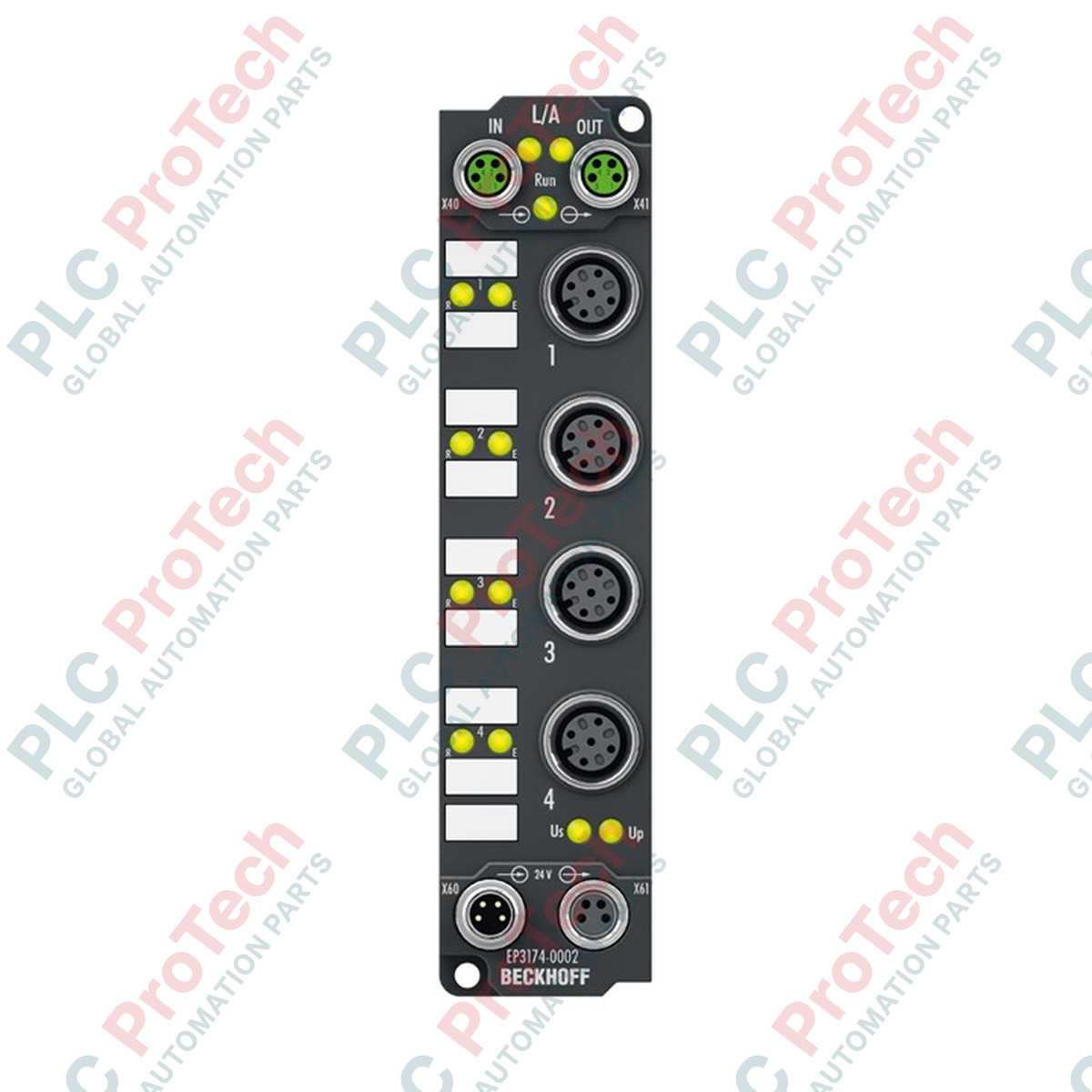

صُمم جهاز Beckhoff EP3174-0002 للنشر الميداني المباشر من دون خزانة كهربائية، ويوفر اقتناءً عالي الدقة للإشارات الصناعية التناظرية عبر EtherCAT. تتميز هذه الوحدة المتينة المصنفة بدرجة IP67 بأربعة مداخل تفاضلية قابلة للتهيئة بشكل مستقل، ما يتيح التهيئة البرمجية السلسة بين أوضاع قياس الجهد (من -10 إلى +10 فولت) والتيار (0/4 إلى 20 مللي أمبير) لكل قناة. ومن خلال الجمع بين التحويل التناظري-الرقمي السريع بدقة 16 بت وإمكانات الساعات الموزعة، تضمن الوحدة اقتناء بيانات متزامناً ومنخفض الكمون عبر بنى الشبكات اللامركزية.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Beckhoff Automation |
| رقم الطراز | EP3174-0002 |
| البروتوكول | EtherCAT |
| عدد المداخل | 4 مداخل تفاضلية |
| نوع الإشارة | من -10 فولت إلى +10 فولت | من 0 مللي أمبير إلى 20 مللي أمبير | من 4 مللي أمبير إلى 20 مللي أمبير (قابل للتهيئة لكل قناة) |
| الدقة | 16 بت (بما في ذلك الإشارة) |
| المقاومة الداخلية | > 200 كيلو أوم (الجهد) | عادةً 85 أوم + جهد الصمام الثنائي (التيار) |
| جهد النمط المشترك (U_CM) | بحد أقصى 35 فولت |
| خطأ القياس | < +-0.3% (بالنسبة إلى قيمة النطاق الكامل) |
| زمن التحويل | حوالي 100 ميكروثانية |
| تردد الحد لمرشح الإدخال | 5 كيلوهرتز (مرشح قابل للتهيئة) |
| مصدر الطاقة الاسمي | 24 فولت تيار مستمر (-15% / +20%) |
| استهلاك التيار من U_S | 120 مللي أمبير |
| العزل الكهربائي | 500 فولت (عزل وظيفي) |
| درجة حرارة التشغيل | -25 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| درجة الحماية | IP65 / IP66 / IP67 (متوافق مع EN 60529) |
| علامة الحماية من الانفجار | II 3 G Ex nA IIC T4 Gc (منطقة ATEX 2) |
| مقاومة الاهتزاز/الصدمة | متوافق مع EN 60068-2-6 / EN 60068-2-27 |
| مناعة/انبعاثات التوافق الكهرومغناطيسي | متوافق مع EN 61000-6-2 / EN 61000-6-4 |
| الوزن الصافي | نحو 165 جم |
| وزن الشحن (محسوب) | 2.0 كجم (بما في ذلك العبوة الواقية) |
| منفذ التوصيل | نوع الموصل | تعيين الإشارات |
|---|---|---|
| ناقل EtherCAT (داخل/خارج) | مقبسا M8 عدد 2، محميان، من النوع اللولبي | أزواج إرسال واستقبال EtherCAT |
| المدخلات التناظرية (القنوات 1–4) | موصلات M12 أنثى عدد 4، 5 أطراف، بترميز A | المدخل التفاضلي +، المدخل التفاضلي -، تغذية المستشعر (+24 فولت U_P)، الأرضي (GND)، التدريع |
| تغذية القدرة | مقبس M8 ذكر واحد، 4 أطراف | جهد التحكم U_S (24 فولت تيار مستمر)، جهد الحمل U_P (24 فولت تيار مستمر) |
| تغذية الوحدات اللاحقة | مقبس M8 أنثى واحد، 4 أطراف | تمرير U_S وU_P إلى الوحدات اللاحقة |
تُعد EP3174-0002 النظير المركب في المجال بدرجة حماية IP67 للطرف EtherCAT Beckhoff EL3174. وعلى الرغم من اشتراكهما في هياكل صورة عملية TwinCAT المتطابقة وكائنات المعلمات (فهرس CoE 0x8000)، تجدر ملاحظة اختلاف توجيه ناقل المجال فعليًا: إذ تتطلب وحدة EP كابلات M8 بدلًا من وحدات التوصيل الطرفية. تأكد من نشر الإصدار 3.1.4024 أو أحدث من TwinCAT 3 للاستفادة الكاملة من فهارس التشخيص المتقدمة.
يبلغ الحد الأقصى للجهد ذي النمط المشترك (U_CM) 35 فولت. إذا كانت إشاراتك التفاضلية مُرجعة إلى جهد أرضي عائم يتجاوز هذا الحد مقارنةً بأرضي تغذية الوحدة، فقد يحدث تشبّع في القياس أو تلف في الواجهة التناظرية الأمامية. تحقق دائمًا من الحفاظ على وصلة أرضي منخفضة الممانعة بين نطاقات التغذية المفصولة. عند التشغيل في نمط التيار، تعرض الوحدة مقاومة داخلية تبلغ نحو 85 أوم، إضافةً إلى هبوط جهد على الصمام الثنائي؛ لذا تأكد من أن مرسلات المجال لديك تتمتع بجهد توافق كافٍ لقيادة هذا الحمل المركب.
قد تتم تهيئة القنوات افتراضيًا على وضع الجهد. لضبط قناة على وضع التيار (مثلًا من 4 إلى 20 ملي أمبير)، انتقل إلى TwinCAT System Manager، وحدد الوحدة EP3174-0002، وانتقل إلى علامة التبويب CoE - Online، ثم عدّل مؤشري "Presentation" و"Range" داخل دليل الكائن 0x80n0 (حيث يمثّل n فهرس القناة من 0 إلى 3). ولتحقيق أقصى حصانة ضد الضوضاء عالية التردد، أنشئ إنهاءً محيطيًا بزاوية 360 درجة للدرع على الغلاف الخلفي لموصل التزاوج M12 لتأريض التداخل الكهرومغناطيسي مباشرةً باللوحة المدمجة لتثبيت الوحدة.
تحذير بالغ الأهمية: خطر كهربائي
تأكّد من عزل جميع مصادر الطاقة (U_S وU_P) فعليًا وتأمينها ضد إعادة التشغيل قبل بدء تركيب صندوق EtherCAT هذا أو توصيل أسلاكه أو صيانته. قد يؤدي عدم فصل الطاقة عن خط ناقل المجال إلى حدوث أقواس كهربائية مفاجئة، أو تلف مكوّنات التحويل الداخلية عالية الحساسية، أو سلوك غير متوقع للآلة.
ثبّت الوحدة على سطح معدني مستوٍ ومؤرّض باستخدام برغيي M3 عبر فتحات التثبيت. تأكّد من أن اللوحة المعدنية متصلة بهيكل تأريض الآلة بموصلية منخفضة الممانعة.
صِل كابل شبكة EtherCAT الوارد بمقبس M8 العلوي الأيسر (الموسوم IN)، وصِل الخط المتجه إلى الأجهزة اللاحقة بمقبس OUT. أحكم شد حلقات التثبيت الملولبة M8 يدويًا لضمان حماية IP67.
صِل مستشعرات المجال التناظرية بمقابس M12 المعنية (القنوات من 1 إلى 4) باستخدام كابلات مزدوجة ملتفة ومُدَرَّعة. استخدم مفاتيح عزم مُعايرة لموصلات M12 (عادةً 0.6 نيوتن متر) لإحكام إغلاق الواجهة.
قم بتوصيل طاقة مساعدة بجهد 24 فولت تيار مستمر بمقبس تغذية الطاقة M8. تحقّق من أن مؤشري LED "Us" (طاقة المنطق) و"Up" (طاقة الأجهزة الطرفية) يضيئان باللون الأخضر الثابت قبل بدء فحص شبكة EtherCAT الرئيسية.
