الشركة المصنعة: BECKHOFF
رقم المنتج: EP6001-0002
Country of origin:ألمانيا
نوع المنتج: وحدات ناقل المجال EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

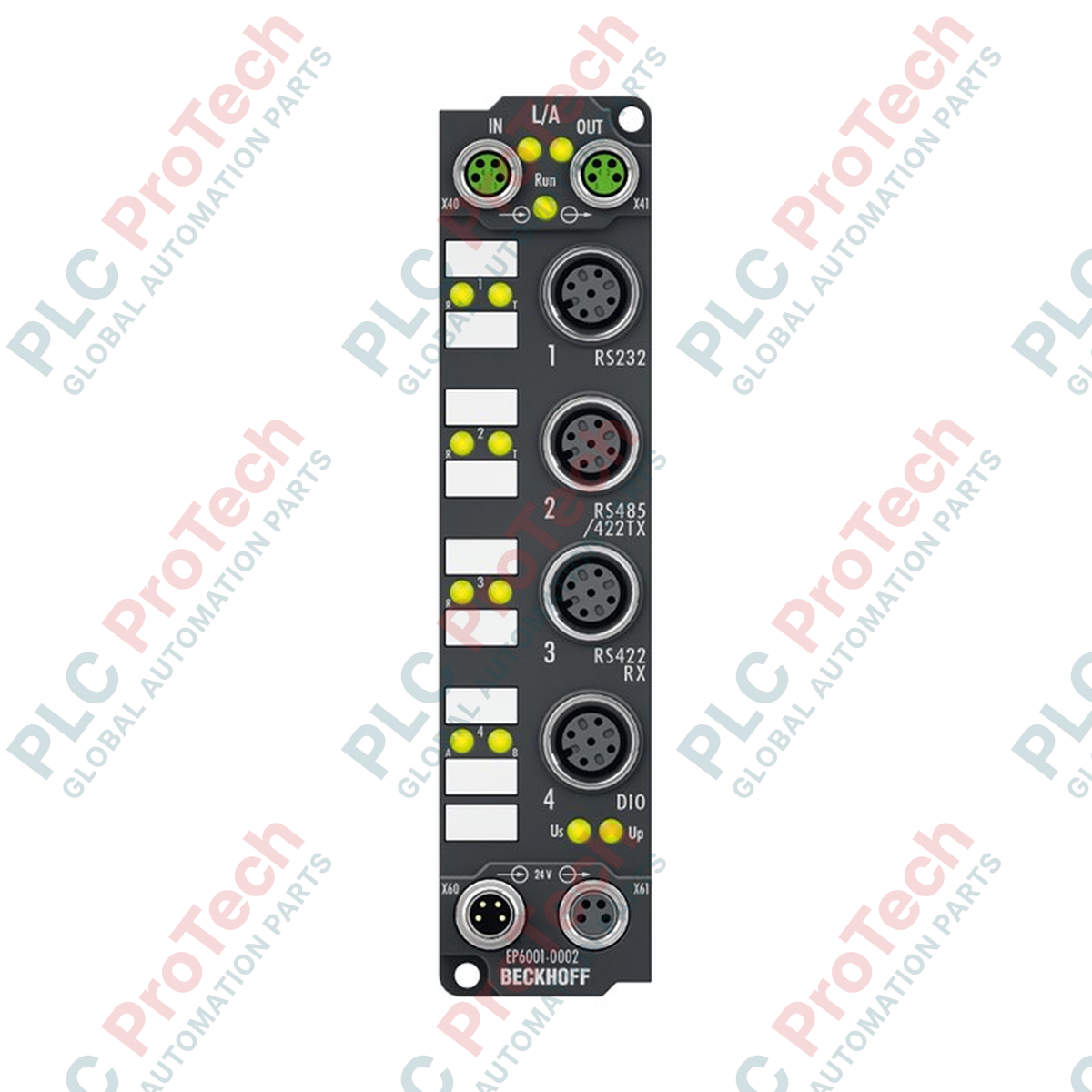

يتيح التوصيل المباشر للأجهزة التسلسلية بشبكة EtherCAT استخدام وحدة الواجهة Beckhoff EP6001-0002، مما يوفر ترجمة البروتوكولات وتخزين البيانات مؤقتًا محليًا على أرضية الآلة. يوفر صندوق EtherCAT هذا، المصنف بدرجة حماية IP67، واجهة أحادية القناة يمكن اختيارها ميدانيًا وتدعم بروتوكولات الاتصال RS232 وRS422 وRS485. وقد صُمم للبيئات الصعبة، إذ يلغي الحاجة إلى الحاويات الواقية ويُركّب مباشرة على الآلات لتوصيل ماسحات الباركود التسلسلية والموازين والقارئات والمستشعرات القديمة. كما تتميز الوحدة بقناتين رقميتين مساعدتين مدمجتين للإدخال/الإخراج، ويمكن تهيئة كل منهما بشكل منفصل كمدخل أو مخرج، مما يحسّن توجيه الإشارات المحلية ودمج المستشعرات.
| المعلمة | القيمة |
|---|---|
| الشركة المصنّعة | Beckhoff |
| رقم الطراز | EP6001-0002 |
| بروتوكول ناقل المجال | EtherCAT |
| واجهة الناقل | 2 × مقبس M8 محمي، من النوع اللولبي |
| القنوات التسلسلية | 1 (يمكن اختيار RS232 أو RS485 أو RS422 بشكل منفصل) |
| معدلات نقل البيانات | من 300 إلى 115,200 بود (مضبوط مسبقًا على 9600 بود؛ 8 بت، دون تكافؤ، بت توقف واحد) |
| وضع الاتصال | TxD وRxD، مزدوج الاتجاه بالكامل |
| تشوه البتات | < 3% |
| الحد الأقصى لطول الكابل | RS232: 15 m؛ RS422/RS485: 1000 m |
| مخازن البيانات المؤقتة | 864 بايت (مخزن استقبال مؤقت)، 128 بايت (مخزن إرسال مؤقت) |
| جهد/تيار تغذية المستشعر | +5 V DC، 1 A |
| طريقة التوصيل التسلسلي | M12 × 1، 5 أرجل، بترميز A |
| القنوات الرقمية المساعدة | 2 (قابلة للتهيئة بشكل مستقل كمداخل أو مخارج) |
| زمن ترشيح الدخل | 10 us (للمداخل الرقمية) |
| جهود الدخل الرقمية | إشارة "0": من -3 إلى +5 V؛ إشارة "1": من 11 إلى 30 V |
| تيار الدخل الرقمي | نحو 3 mA (EN 61131-2، النوع 3) |
| نوع الخرج الرقمي/الحمولة القصوى | حمل مقاومي أو حثي أو حمولة مصباح؛ 0.5 A لكل قناة (محمي من قصر الدائرة) |
| جهد النظام الاسمي | 24 V DC (-15% / +20%) |
| استهلاك التيار (من Us) | نحو 130 mA + حمل تغذية المستشعر |
| توصيلات مصدر الطاقة | التغذية: 1 × M8 ذكر، 4 أرجل؛ اللاحق: 1 × M8 أنثى، 4 أرجل |
| العزل الكهربائي | 500 V RMS |
| الحماية البيئية | IP65 وIP66 وIP67 (متوافق مع EN 60529) |
| درجة حرارة التشغيل/التخزين | -25 إلى +60 درجة مئوية / -40 إلى +85 درجة مئوية |
| مقاومة الاهتزاز/الصدمة | متوافق مع EN 60068-2-6 / EN 60068-2-27 |
| معايير التوافق الكهرومغناطيسي | متوافق مع EN 61000-6-2 / EN 61000-6-4 |
| الوزن الصافي | 165 g |
| وزن الشحن | 2.0 kg |
| الاعتمادات | CE، UL |
| نوع الموصل/الواجهة | تعيين الرجل/الطرف | تخصيص الوظيفة/الإشارة |
|---|---|---|
| منافذ EtherCAT (M8، أنثى) | M8 الوارد (دخل) | دخل إشارة شبكة EtherCAT |
| M8 اللاحق (خرج) | خرج إشارة شبكة EtherCAT إلى العقدة التالية | |
| تغذية الطاقة (M8، ذكر/أنثى) | الرجل 1 / الرجل 3 | جهد تحكم +24 V DC (Us) / GNDs |
| الرجل 2 / الرجل 4 | طاقة ملحقات +24 V DC (Up) / GNDp | |
| منفذ الاتصال التسلسلي والإدخال/الإخراج (M12، بترميز A) | الأرجل من 1 إلى 5 | RxD/TxD (RS232) أو RxD/TxD +/- (RS485/422)، والأرضي، وقنوات الإدخال/الإخراج الرقمية القابلة للتهيئة |
يشابه EP6001-0002 وظيفيًا مكوّنَي KL6001 (طرف ناقل) وEL6001 (طرف EtherCAT) المثبّتين على سكة DIN، لكنه مصمم من حيث الحزمة لبيئات IP67 على الآلة. تجدر الإشارة إلى أن تخطيطات توزيع الأرجل الفعلية تختلف بين عائلات المنتجات هذه؛ لذلك يجب إنهاء كابلات الاتصال التسلسلي بما يتوافق مع مخطط أرجل واجهة M12 المستخدمة في EP6001-0002. تأكد من تحديث إعدادات وحدة EtherCAT الرئيسية لديك (مثل TwinCAT) لتتضمن ملف وصف الجهاز XML (ESI) المناسب والمخصص لصندوق IP67 هذا.
عند التشغيل في وضع RS232، تأكد من ألا يتجاوز طول الكابلات التسلسلية الحد الفعلي البالغ 15 m لتجنّب تدهور الإشارة وأخطاء التأطير. بالنسبة إلى أنظمة RS422 وRS485 التي تمتد لمسافة تصل إلى 1000 m، يجب تهيئة مقاومات إنهاء الخط المدمجة برمجيًا لتجنّب انعكاسات الإشارة. في البيئات التي تحتوي على تداخل كهرومغناطيسي شديد (مثل البيئات التي تضم محركات ذات تردد متغيّر)، استخدم دائمًا كابلات M8 وM12 محمية موصّلة مباشرةً بكتلة تأريض منخفضة الممانعة عبر لسان التأريض المعدني للوحدة.
قبل تشغيل النظام، تأكد من أن مصدر جهد التحكم (Us) مصنّف بما يكفي لتحمّل كلٍّ من استهلاك التيار للوحدة الأساسية (130 mA) وأحمال المستشعرات المساعدة المتصلة. تُجرى تهيئة معلمات نقل البيانات (معدل الباود، وحدات البيانات، التكافؤ، بتات التوقف) بالكامل داخل TwinCAT System Manager، ضمن كائنات بيانات العمليات (PDOs) الخاصة بالوحدة. تأكد من تطابق إعدادات البرنامج هذه مع تهيئة الجهاز الطرفي قبل تنفيذ عمليات القراءة/الكتابة.
تحذير بالغ الأهمية: الامتثال لمتطلبات السلامة أولًا
افصل دائمًا مصادر الطاقة المساعدة وطاقة النظام بجهد 24 فولت تيار مستمر (Us وUp) واعزلها قبل إدخال أي توصيلات EtherCAT أو M12 تسلسلية أو إخراجها أو توصيل أسلاكها. قد يؤدي التعامل الفعلي مع التوصيلات تحت الحمل الكهربائي إلى حدوث قوس كهربائي عند نقاط التلامس، أو تلف البرنامج الثابت، أو أضرار مادية لا يمكن إصلاحها في إلكترونيات الاستقبال الداخلية للوحدة.
ثبّت EP6001-0002 فعليًا على سطح نظيف ومستوٍ في هيكل الآلة باستخدام برغيي M3 عبر فتحتي التثبيت المدمجتين. حقّق أقصى تلامس كهربائي ممكن للسان التأريض المعدني الخلفي مع سطح الآلة المؤرّض.
وصّل كابل شبكة EtherCAT الوارد بمقبس M8 المسمّى "IN". وصّل مقبس M8 المسمّى "OUT" بالمربعات التالية المتتالية ضمن سلسلة EtherCAT. أحكم ربط جميع حلقات التثبيت اللولبية M8 وفق مواصفات الشركة المصنّعة لضمان إحكام مانع لتسرّب الماء.
وصّل كابلات جهازَي الإدخال/الإخراج التسلسلي والرقمي بواجهات M12 الأنثى المعنية. طبّق عزمًا متساويًا لتثبيت موصلات M12 المشفّرة وفقًا للرمز A والحفاظ على تصنيف الإحكام IP67.
وفّر نظام التيار المستمر بجهد +24 فولت ومصدر الطاقة المساعد. أجرِ فحصًا للأجهزة أثناء التشغيل في TwinCAT لاكتشاف العقدة الجديدة، واضبط بروتوكول الاتصال المطلوب عبر سجلات CoE، وابدأ تبادل الرسائل عبر ناقل المجال.
