الشركة المصنعة: BECKHOFF
رقم المنتج: EP8309-1022
Country of origin:ألمانيا
نوع المنتج: وحدات صناديق EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 60 مم × 126 مم × 26.5 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

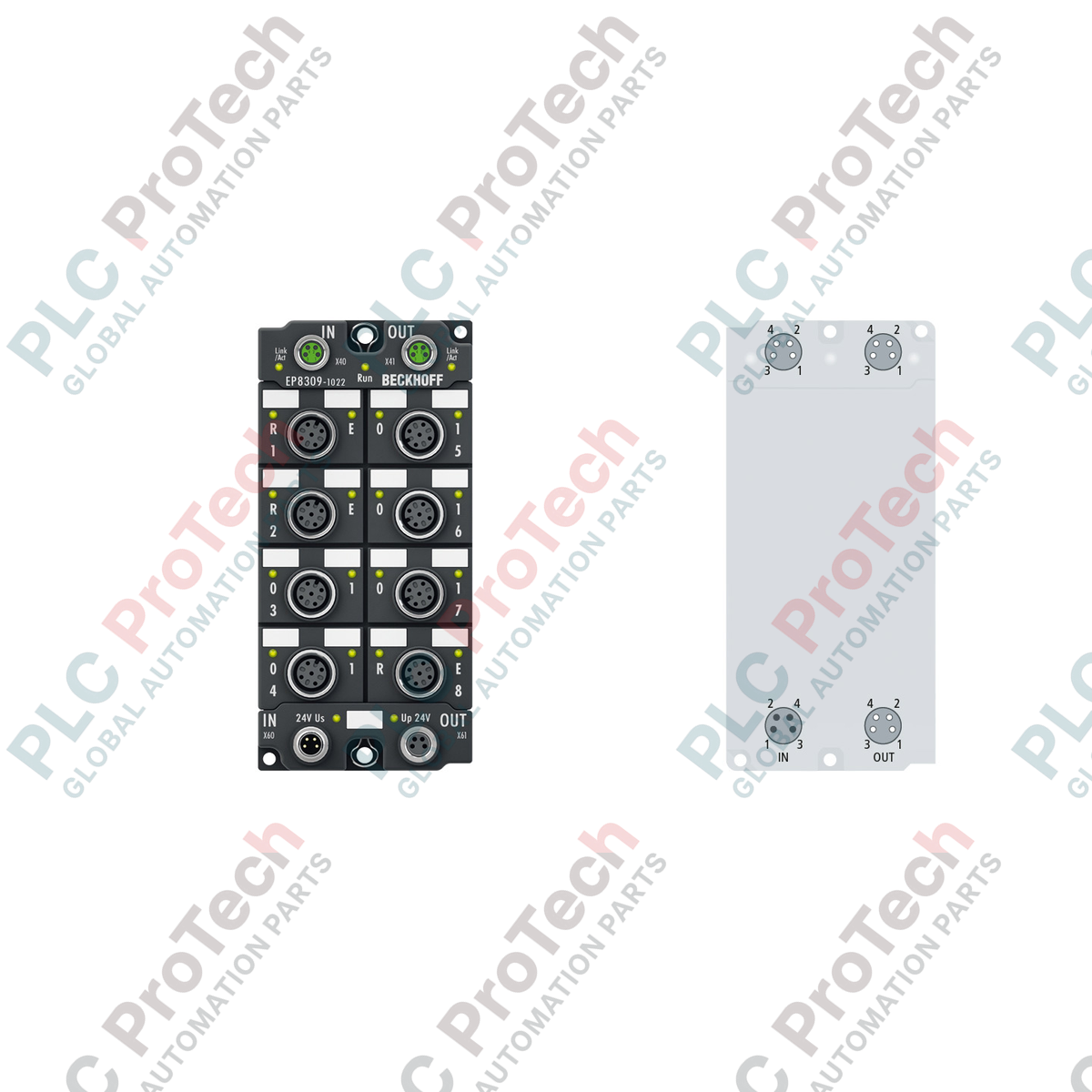

صُممت Beckhoff EP8309-1022 للبيئات الصناعية اللامركزية التي تتطلب دمج إشارات متنوعة، وتوفر واجهات كثيفة للمدخلات/المخرجات الرقمية والتناظرية وPWM مباشرة على مستوى الآلة. تجمع علبة EtherCAT متعددة الوظائف هذه أنواعًا متعددة من المدخلات/المخرجات في وحدة ميدانية واحدة صغيرة الحجم، ما يلغي الحاجة إلى خزائن تحكم محلية. وهي مزودة بـ واجهة EtherCAT مدمجة لإدارة الاتصال ثنائي الاتجاه، والمدخلات/المخرجات الرقمية عالية السرعة، والمعالجة التناظرية الدقيقة، وخرج تعديل عرض النبضة ضمن بيئات تشغيل قاسية. وتتميز الوحدة بتوصيلات صناعية قياسية من نوعي M8 وM12، ما يوفر حماية متينة بدرجة IP67 ومناعة عالية ضد الضوضاء الكهربائية.
| معامل المواصفات | القيمة / التعريف |
|---|---|
| الشركة المصنّعة | Beckhoff |
| رقم الطراز | EP8309-1022 |
| البروتوكول / نظام الناقل | EtherCAT |
| واجهة توصيل الناقل | 2 x مقبس M8، محمي، من النوع اللولبي |
| القنوات الرقمية | 8 مداخل أو مخارج رقمية (القنوات من 6 إلى 13) |
| زمن ترشيح المدخل | 3 ms |
| تردد الحد | 2.5 kHz |
| المداخل التناظرية | 2 x أحادي الطرف، 12-bit، من 0/4 إلى 20 mA (القناتان 0 و2) |
| المخارج التناظرية | 1 x أحادي الطرف، 12-bit، من 0/4 إلى 20 mA (القناة 15) |
| مخارج PWMi | 1 x 1.2 A، بحد أقصى 30 kHz (القناة 14) |
| جهد التشغيل الاسمي | 24 V DC (-15% / +20%) |
| عدم يقين القياس | المدخل: < 0.3%، المخرج: < 0.1% (بالنسبة إلى المجال الكامل) |
| تغذية المستشعر / المشغّل | المستشعر من US (جهد التحكم)، والمشغّل من UP (الجهد المساعد) |
| العزل الكهربائي | 500 V |
| درجة الحماية | IP65 / IP66 / IP67 (متوافق مع EN 60529) |
| درجة حرارة التشغيل | من -25 إلى +60 درجة مئوية |
| درجة حرارة التخزين | من -40 إلى +85 درجة مئوية |
| مادة الهيكل | بولي أميد PA6 |
| أبعاد الوحدة | 60 mm x 126 mm x 26.5 mm |
| وزن الجهاز | حوالي 250 g |
| وزن الشحن | 2.0 kg (معبأ) |
يستبدل EP8309-1022 صناديق IP67 المنفصلة والمخصصة لغرض واحد، إذ يجمع الوظائف التناظرية والرقمية ووظائف PWM في مساحة تركيب واحدة. ويتطلب ملف تعريف تهيئة حديثًا لـ TwinCAT. تأكد من تحديث وصف جهاز EtherCAT بتنسيق XML (ESI) في TwinCAT 2 (أو TwinCAT 3) للتعرّف على هذه الوحدة متعددة الوظائف، خصوصًا عند الانتقال من الوحدات المنفصلة EP1xxx أو EP2xxx.
عند تنفيذ نشر متعدد القنوات، انتبه جيدًا إلى إجمالي سحب التيار على خطي US (تغذية الحساسات) وUP (تغذية المشغلات). قد ترتفع حرارة مسارات التوزيع الداخلية أو تُفعّل أعطال زيادة التيار إذا تجاوز الحمل الإجمالي للحساسات والمشغلات المتصلة الحدود التصميمية لكابلات الطاقة الداخلة M8. بالإضافة إلى ذلك، تحقّق من توجيه الإشارة على قناة خرج PWMi؛ إذ قد يتسبب التعديل عالي التردد (حتى 30 kHz) على الخطوط غير المحمية في إحداث ضوضاء على قنوات الإدخال التناظري المجاورة ذات الدقة 12-bit (0 و2).
لضمان استقرار تشغيل حلقة التيار، يجب الحد من انحرافات التأريض. نظرًا إلى أن المدخلات التناظرية أحادية الطرف، تأكد من أن حساسات الإرسال تشترك في مرجع جهد واحد مع أرضي الإشارة في EP8309-1022. وللاتصال بشبكة EtherCAT، استخدم موصلات M8 محمية بالكامل فقط لضمان سلامة الاتصال في البيئات عالية الاهتزاز والشديدة التداخل الكهرومغناطيسي، بما يتوافق مع إرشادات EN 61000-6-2.
تحذير بالغ الأهمية
خطر الصدمة الكهربائية وتلف المعدات. اعزل جميع مصادر الطاقة بجهد 24 V DC وافصلها مع تأمينها ضد إعادة التشغيل (جهد التحكم US والجهد المساعد UP) قبل بدء التركيب الفعلي أو توصيل الكابلات أو تعديل الأطراف. قد يؤدي عدم فصل الطاقة إلى تلف جسيم للمكونات الإلكترونية أو إلى إخفاقات تشغيلية في الاتصال على حلقة EtherCAT.
