الشركة المصنعة: BECKHOFF
رقم المنتج: EPI1809-0022
Country of origin:ألمانيا
نوع المنتج: وحدات صندوق IO-Link
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

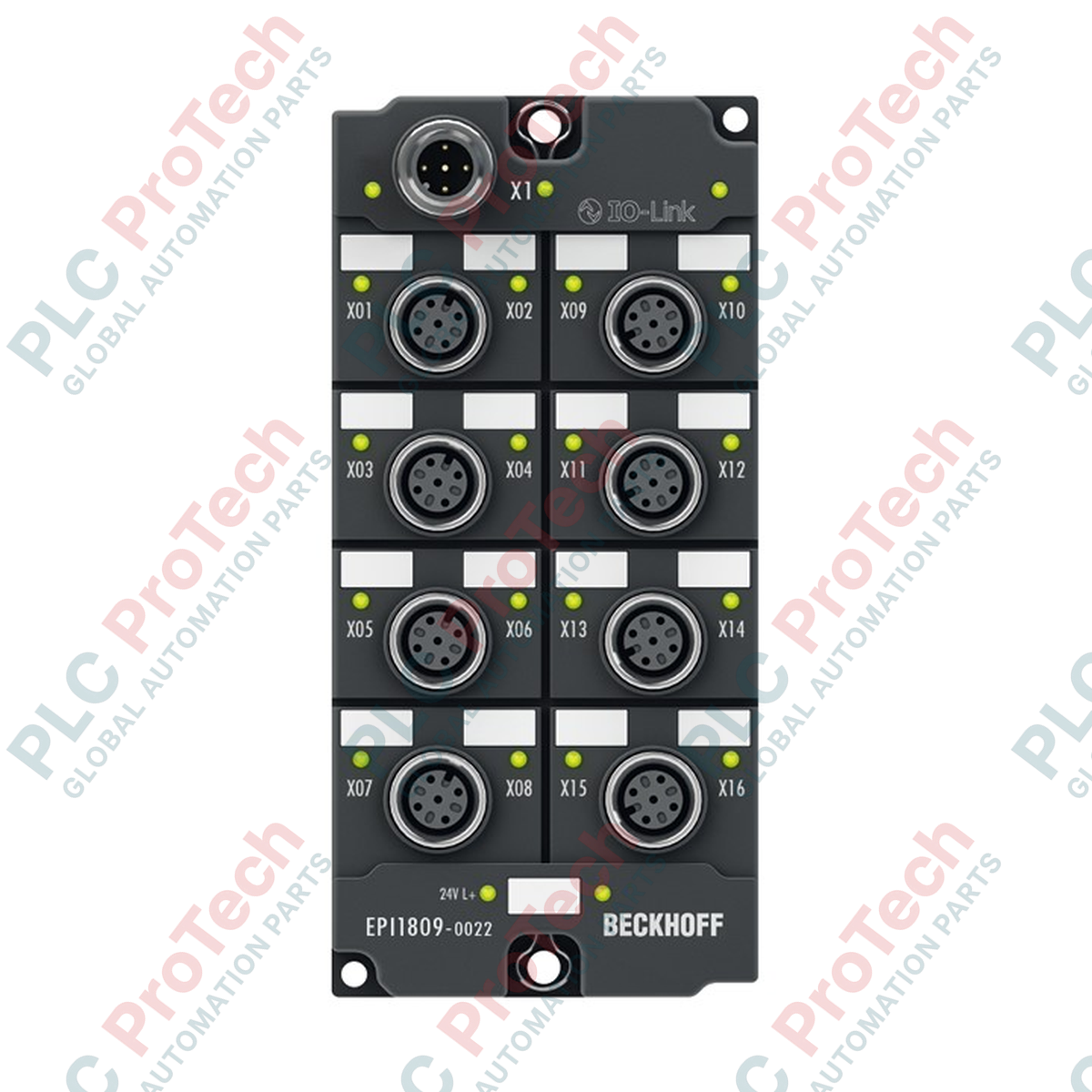

لتسهيل جمع إشارات الحقل بطريقة موزعة، توصل وحدة Beckhoff EPI1809-0022 ستة عشر مدخلًا رقميًا بجهد 24 V DC مباشرةً بوحدة رئيسية لـ IO-Link. تتيح علبة IO-Link فائقة الصغر هذه توصيل المستشعرات مباشرةً في الموقع دون الحاجة إلى غلاف كهربائي واقٍ. تعمل الوحدة بوصفها جهاز IO-Link من الفئة A، وتتبادل بيانات العمليات ومعلمات التهيئة عبر قناة اتصال معيارية من نقطة إلى نقطة. يضمن الغلاف الهيكلي المتين أداءً موثوقًا في بيئات التصنيع القاسية التي ينتشر فيها الغبار والرطوبة والاهتزاز الميكانيكي الشديد.
| المعلمة | القيمة المحددة |
|---|---|
| الشركة المصنّعة | Beckhoff Automation GmbH & Co. KG |
| رقم الطراز | EPI1809-0022 |
| بروتوكول الاتصال | IO-Link |
| إصدار مواصفات IO-Link | V1.1، الفئة A |
| معدل نقل البيانات | 230.4 كيلوبود (COM3) |
| الواجهة الأساسية | قابس M12 واحد، بترميز A |
| عدد المداخل | 16 |
| توصيلات الإدخال | M12، نوع لولبي |
| جهد الإدخال الاسمي | 24 V DC (-15% / +20%) |
| نطاق مرشح الإدخال | 3.0 ms (الافتراضي)، قابل للضبط من 0 إلى 20 ms |
| جهد الإشارة "0" | -3 إلى +5 V (EN 61131-2، النوع 3) |
| جهد الإشارة "1" | 11 إلى 30 V (EN 61131-2، النوع 3) |
| تيار الإدخال | عادةً 3 mA (EN 61131-2، النوع 3) |
| تغذية المستشعر | بحد أقصى 0.5 A من L+، محمي بالكامل ضد قصر الدائرة |
| استهلاك التيار | عادةً 100 mA من L+ |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| تصنيف الحماية | IP65 / IP66 / IP67 (متوافق مع EN 60529) |
| معايير الاهتزاز والصدمات & | متوافق مع EN 60068-2-6 وEN 60068-2-27 |
| مناعة وانبعاثات التوافق الكهرومغناطيسي & | متوافق مع EN 61000-6-2 وEN 61000-6-4 |
| الاعتمادات | CE، UL |
| وزن الوحدة | 250 g |
| وزن الشحن | 2.0 كجم |
| بلد المنشأ | ألمانيا |
يستخدم EPI1809-0022 تخصيص المنافذ من الفئة A. يُرجى ملاحظة أنه عند استبدال وحدة EP1809-0022 أقدم، يجب تعديل نظام التحكم لأن سلسلة EP تعمل أصليًا عبر EtherCAT (ما يتطلب وحدة رئيسية لـ EtherCAT وأوصاف XML)، بينما تستخدم سلسلة EPI طبقة البروتوكول الفيزيائية IO-Link عبر بوابة وحدة رئيسية. تحقّق من توافق توزيع أطراف منفذ IO-Link الرئيسي مع التهيئة القياسية للفئة A قبل بدء التشغيل.
من المشكلات الشائعة في التركيبات الميدانية تحميل خط تغذية الحساسات بأكثر من طاقته. رغم أن تيار الإدخال الفردي مقيّد بالقيم المعتادة لمعايير النوع 3 (3 mA)، فإن الحد الأقصى لإجمالي تغذية الحساسات هو 0.5 A. إذا شُغّلت عدة حساسات تقارب كهروضوئية عالية التيار أو محوّلات طاقة فوق صوتية مباشرةً من هذه الوحدة، فستُفعّل آلية الحماية من القصر، ما يؤدي إلى إيقاف تغذية الحساسات المساعدة. احسب ميزانية الطاقة لجميع الأجهزة الـ16 المتصلة.
عند إقران الجهاز بوحدات IO-Link رئيسية غير Beckhoff، تأكد من تحميل ملف تهيئة IODD الصحيح الخاص بالشركة المصنّعة في برنامج الهندسة (مثل TwinCAT أو TIA Portal) لتعيين صورة العملية ذات القنوات الـ16 على النحو الصحيح. أحكم إغلاق جميع وصلات M12 غير المستخدمة بأغطية واقية للحفاظ على تصنيف IP67؛ إذ قد يسمح عدم إحكام المنافذ غير المستخدمة بتكوّن مسارات توصيل بين نقاط التلامس بفعل التكاثف مع مرور الوقت، ما يتسبب في أعطال متقطعة لإشارات "0" و"1".
ثبّت الوحدة مباشرةً على سطح مستوٍ ومقاوم للاهتزاز باستخدام برغيي M4 عبر فتحات التثبيت المدمجة في الهيكل. تأكد من أن موضع التركيب يتيح تخفيفًا مناسبًا لإجهاد الكابلات.
أدخل كابل اتصال IO-Link من نوع M12 ذي ترميز A في منفذ الاتصال الخاص بالوحدة بإحكام، وأحكم صامولة الوصل يدويًا.
وصّل حساسات الإدخال الرقمية الـ16 بقنوات الإدخال M12 المناسبة. استخدم مفاتيح عزم قياسية لموصلات M12 لضمان إحكام الإغلاق البيئي من دون الإفراط في الشد.
شغّل النظام الرئيسي واضبط إعدادات مرشح الإدخال وخرائط القنوات المقابلة في مساحة عمل تطوير الأتمتة لديك.
