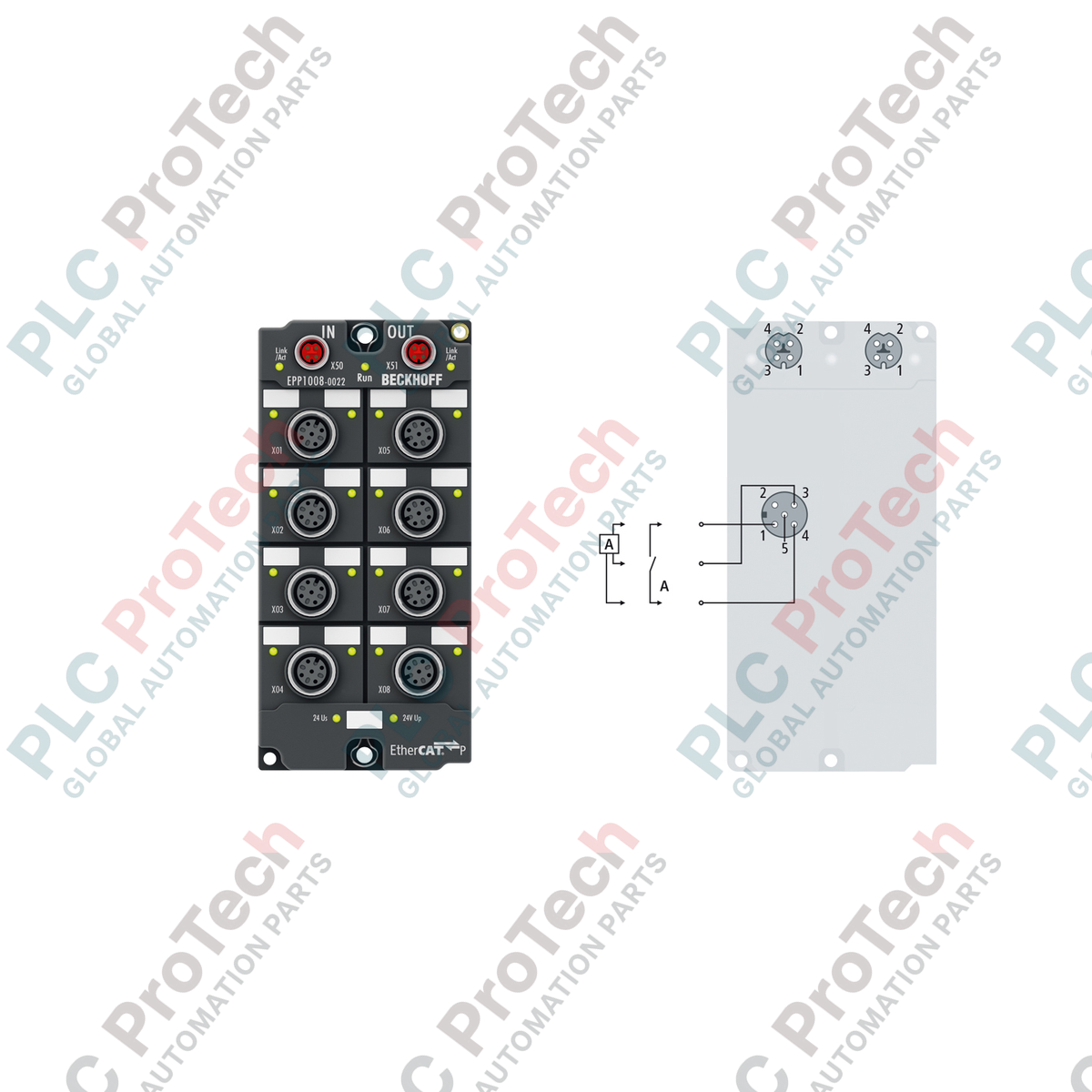

وحدة إدخال رقمية ذات 8 قنوات Beckhoff EPP1008-0022 EtherCAT P Box

SKU EPP1008-0022

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: BECKHOFF
رقم المنتج: EPP1008-0022
Origin ألمانيا
نوع المنتج: وحدات إدخال/إخراج EtherCAT P
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 0.5 kg
Dimensions: 60 مم × 126 مم × 26.5 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

Product Description

الوصف

صُممت وحدة Beckhoff EPP1008-0022 ذات المداخل الرقمية بترميز EtherCAT P للبيئات الصناعية محدودة المساحة، وتُركّب مباشرةً على هيكل الآلة، كما تلغي الحاجة إلى حاويات ميدانية موضعية. تلتقط إشارات التحكم الرقمية السريعة من الطبقة الفيزيائية وتنقلها إلى بنية التحكم عبر اتصال موحّد عالي السرعة. ومن خلال دمج البيانات ومصدر الطاقة (كل من Us وUp) في كابل M8 واحد بترميز P ومكوّن من 4 أسلاك، تعمل هذه الوحدة على تبسيط تعقيد التوصيلات مع الحفاظ على اتصال حتمي. ويمنحها هيكلها المتين المصنوع من البولي أميد مقاومة ممتازة للعوامل البيئية والإش vibrations وتسرب الرطوبة.

الميزات الرئيسية

واجهة EtherCAT P موحّدة: تجمع اتصال EtherCAT عبر الإيثرنت ومصدر الطاقة (جهد التحكم Us بتيار مستمر 24 V والطاقة الطرفية Up) في مقبس M8 واحد.
اقتناء موثوق للإشارات: 8 مداخل رقمية متوافقة مع معايير EN 61131-2 من النوعين 1 و3 لتسجيل الإشارات الصناعية بدرجة عالية من الموثوقية.
مقابس M12 ذات الإدخال المفرد: تعيين مباشر 1 إلى 1 للمستشعرات باستخدام 8 موصلات M12 مخصصة، بترميز A وبـ5 دبابيس، مما يقلل أخطاء التوصيل الميداني.
الحماية من قصر الدائرة: مصدر إمداد مدمج للمستشعر بقدرة 0.5 A مشتق من جهد التحكم Us، ومحمي بالكامل من التيار الزائد وقصر الدائرة.
هيكل صناعي متين: حاوية من PA6 (البولي أميد) بدرجات حماية IP65 وIP66 وIP67، مصممة للتركيب المباشر في البيئات القاسية أو المعرضة للغسل أو الزيت.

التطبيقات

أدوات التشغيل الآلية اللامركزية: التركيب المباشر على هياكل آلات CNC ووحدات الكبس والأذرع الروبوتية من دون حاويات واقية.
خطوط النقل والخدمات اللوجستية: تبسيط جمع إشارات المستشعرات عبر مسافات مادية ممتدة باستخدام التوصيل المتسلسل بكابل واحد.
أنظمة التجميع الآلية: توصيل مفاتيح القرب والحواجز الكهروضوئية ومفاتيح الحد الميكانيكية مباشرةً في منطقة المعالجة.
المناطق الرطبة ومناطق الغسل: خطوط تغليف الأغذية والمشروبات التي تتطلب مقاومة للتنظيف عالي الضغط بدرجة حماية IP67.

المواصفات الفنية

المعلَمة	قيمة المواصفة
الشركة المصنّعة	Beckhoff Automation
رقم الطراز	EPP1008-0022
البروتوكول	EtherCAT P
واجهة الناقل	مقبسان M8، محميان، من النوع اللولبي، مشفّران بالرمز P
عدد المداخل	8 مداخل رقمية (مدخل واحد لكل قابس M12 فعلي)
مواصفات الإدخال	EN 61131-2، النوع 1/3
توصيلات الإدخال	M12 × 1، ‏5 أطراف، مشفّر بالرمز A
جهد الإدخال الاسمي	24 فولت تيار مستمر (-15% / +20%)
زمن مرشح الإدخال	3.0 مللي ثانية
نطاق جهد الإشارة "0"	-3 إلى +5 فولت تيار مستمر
نطاق جهد الإشارة "1"	11 إلى 30 فولت تيار مستمر
تيار الإدخال النموذجي	3 مللي أمبير (EN 61131-2، النوع 3)
تغذية طاقة المستشعر	مشتق من جهد التحكم Us، بحد أقصى 0.5 أمبير، ومقاوم لقصر الدائرة (إجماليًا)
استهلاك التيار (من Us)	عادةً 100 مللي أمبير
العزل الكهربائي	500 فولت RMS
درجة الحماية	IP65 / IP66 / IP67 (متوافق مع EN 60529)
مادة الهيكل	PA6 (بولي أميد)
درجة حرارة التشغيل	-25 إلى +60 درجة مئوية
درجة حرارة التخزين	-40 إلى +85 درجة مئوية
الأبعاد الفعلية	60 مم × 126 مم × 26.5 مم (W × الارتفاع × العمق)
الوزن	حوالي 250 جم
وزن الشحن (محسوب)	2.0 كجم (مع تغليف التصدير الواقي للحمولات السائبة)

التوصيلات والواجهات

نوع المنفذ	رقم الطرف	تسمية الإشارة الوظيفية
M8 (EtherCAT P)	الطرف 1	بيانات الإرسال + (Tx+) / جهد التحكم + (Us +24 فولت تيار مستمر)
	الطرف 2	بيانات الاستقبال + (Rx+) / جهد الملحقات الطرفية + (Up +24 فولت تيار مستمر)
	الطرف 3	بيانات الاستقبال - (Rx-) / أرضي الملحقات الطرفية (GNDp)
	الطرف 4	بيانات الإرسال - (Tx-) / أرضي التحكم (GNDs)
M12 (المدخلات الرقمية)	الطرف 1	تغذية المستشعر +24 فولت تيار مستمر Us
	الطرف 2	غير متصل (NC)
	الطرف 3	تغذية المستشعر 0 فولت GND
	الطرف 4	إشارة الإدخال الرقمي (القنوات من 1 إلى 8)
	الطرف 5	الأرضي الوظيفي (FE) / التدريع

رؤى هندسية مستخلصة تجريبيًا

الطرز البديلة والتوافق

يستخدم EPP1008-0022 تقنية EtherCAT P، ما يتطلب توصيلات M8 مشفّرة بالرمز P. وهو غير متوافق من حيث توزيع الأطراف مع وحدات EP1008-0002 القياسية، التي تستخدم EtherCAT القياسي المشفّر بالرمز A وخطوط طاقة مساعدة خارجية. عند الانتقال من صناديق EP القياسية التي تعمل بتقنية EtherCAT إلى صناديق EPP، تحقّق من أن محطة التحكم الرئيسية تدمج وحدة تغذية الطاقة EP9224 أو قارنة التوصيل EK1310 لتوفير طاقة Us/Up المدمجة على الخط.

مطبات التطبيق وملاحظات هندسية

من الأخطاء الشائعة في تكامل الأنظمة تجاوز حد التيار الأقصى البالغ 3.0 A المسموح به لـ Us (طاقة التحكم) أو Up (طاقة الأجهزة الطرفية) داخل جزء EtherCAT P المتصل على شكل سلسلة متتابعة. عند تنفيذ سلاسل طويلة من وحدات EPP1008-0022، استخدم برنامج TwinCAT System Manager لحساب هبوط جهد الخط التراكمي. إذا انخفض جهد Us إلى أقل من 20.4 V DC عند العقدة الأخيرة، فسيحدث انقطاع متقطع في اتصال الحقل أو في المستشعرات.

نصائح التشغيل الأولي والتوصيل

على عكس بعض كتل M12 متعددة المداخل التي تشترك في إشارتين لكل قابس فعلي، تحتوي EPP1008-0022 على مدخل واحد فقط لكل واجهة M12، وهو مخصّص حصريًا للطرف 4. يمكن توصيل المستشعرات القياسية أحادية القناة ذات الأسلاك الثلاثة (من نوع PNP) مباشرةً من دون مقسّمات Y مخصّصة. تأكد من إغلاق جميع منافذ M12 وM8 غير المستخدمة بأغطية لولبية صناعية للحفاظ على سلامة إحكام الوحدة البيئي وفق تصنيف IP67.

إرشادات التركيب

تحذير بالغ الأهمية: قبل تركيب الجهاز أو توصيل أسلاكه فعليًا، افصل تمامًا جميع مصادر الطاقة التي تغذي خط EtherCAT P. قد يؤدي توصيل وحدات M8 المرمّزة بالحرف P أو فصلها أثناء وجود الحمل الكهربائي إلى حدوث قوس كهربائي، ما يسبب تلفًا دائمًا في مكوّنات مرسل ومستقبل EtherCAT P الداخلية والمستشعرات المتصلة.

ضع الوحدة على هيكل آلة مسطح ومقاوم للاهتزاز. ثبّتها باستخدام فتحتي التثبيت العلوية والسفلية. استخدم مسمارَي M3 (للثقوب بقطر 3.5 مم) أو مسمارَي M4 (للثقوب بقطر 4.5 مم)، مع إحكامهما بعزم مناسب لمنع الارتخاء الميكانيكي أثناء التشغيل عالي التردد.

وصّل كابل EtherCAT P الوارد بمقبس M8 العلوي المرمّز بالحرف P، ومدّ جزء السلسلة المتتابعة الصادر من مقبس M8 السفلي. اربط أغطية البراغي المعدنية M8 يدويًا بإحكام لضمان اتصال محكم ضد تسرب الغاز وسلامة التدريع.

وصّل كابلات المستشعرات الرقمية M12 بالمنافذ الأنثى المناسبة ذات الخمسة أطراف. أحكم ربط الصواميل المعدنية المخرّشة لمنع تسرب الرطوبة. أغلِق أي منافذ غير مستخدمة بسدادات واقية للحفاظ على تصنيف IP67.

شغّل فرع EtherCAT P وتحقق من حالة مؤشرات LED. تأكد من إضاءة مؤشري النظام "Us" ورابط الاتصال باللون الأخضر الثابت، مما يؤكد استقرار اتصال الحقل وتوفير الطاقة المناسب للعقدة.
