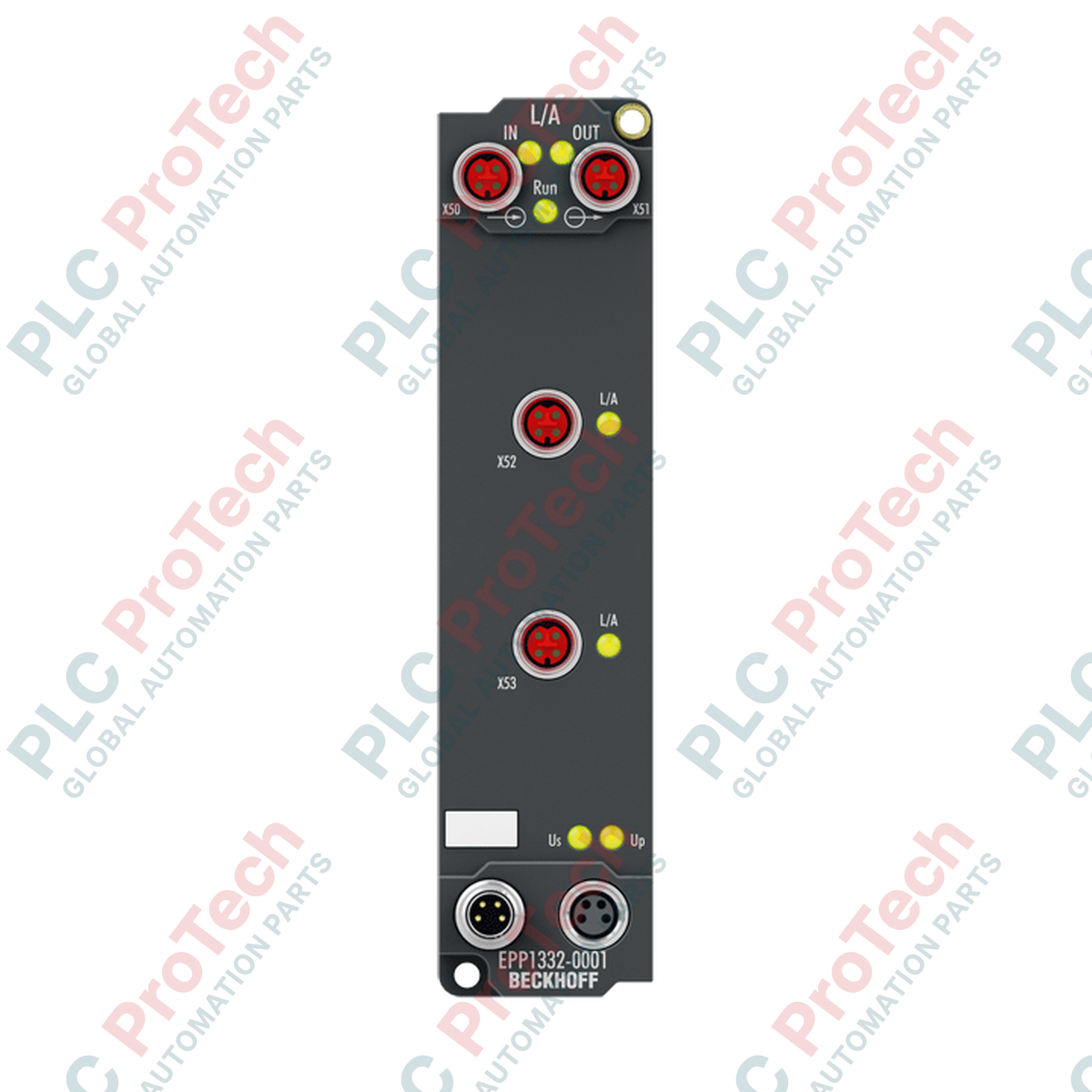

يُبسّط بلوك التوصيل المخصص هذا إدارة توجيه الإشارات ومستويات الطاقة ضمن الطوبولوجيات اللامركزية. يُعد Beckhoff EPP1332-0001 صندوق EtherCAT P متخصصًا مصممًا لتفريع شبكات EtherCAT P، مع تجديد جهد النظام/المستشعر الأساسي (Us) وجهد الأجهزة الطرفية/المشغلات (Up) في الوقت نفسه. ومن خلال حقن طاقة جديدة بجهد 24 فولت تيار مستمر، تعوّض هذه الوحدة انخفاضات الجهد التراكمية عبر سلاسل التوصيل الطويلة، مما يضمن تشغيلًا مستقرًا للعُقد الواقعة في اتجاه المصب. وبفضل موصلات M8 بترميز P المتينة، تعمل كوحدة تفريع ذات منفذين تقسم خطًا واردًا واحدًا إلى ثلاثة فروع منفصلة باتجاه المصب، ما يجعلها مثالية لتركيبات الآلات الموزعة.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Beckhoff |
| رقم الطراز | EPP1332-0001 |
| البروتوكول | EtherCAT P |
| واجهة الناقل | مقبس M8، محمي، لولبي، بترميز P |
| عدد القنوات | الدخل: EtherCAT P واحد، الخرج: 3 منافذ EtherCAT P |
| جهد التغذية الاسمي | 24 فولت تيار مستمر (-15% / +20%) |
| استهلاك التيار من Us | عادةً 100 مللي أمبير |
| الحد الأقصى لتيار تمرير الطاقة | 3 أمبير كحد أقصى لكل من Us وUp لجميع منافذ EtherCAT P مجتمعة |
| وصلة تغذية الطاقة | التغذية: مقبس M8 ذكر واحد، 4 أطراف؛ المصب: مقبس M8 أنثى واحد، 4 أطراف |
| معدل نقل البيانات | 100 ميجابت/ثانية (100BASE-TX) |
| الساعات الموزعة | لا |
| الحد الأقصى لمسافة المحطة | 100 m |
| تصنيف الحماية | IP65 / IP66 / IP67 (متوافق مع EN 60529) |
| درجة حرارة التشغيل | من -25 إلى +60 درجة مئوية |
| درجة حرارة التخزين | من -40 إلى +85 درجة مئوية |
| الوزن الفعلي | نحو 165 جم |
| وزن الشحن (محسوب) | 0.55 كجم (بما في ذلك مواد التغليف) |
| الأبعاد (محسوبة) | 120 مم × 30 مم × 26.5 مم |
| المعايير والاعتمادات | CE، UL |
| الموصل / الواجهة | توزيع الأطراف / النوع | التعيين الوظيفي |
|---|---|---|
| EtherCAT P IN | M8 أنثى، 4 أطراف، مرمّز P | شبكة EtherCAT P الواردة وخط الطاقة |
| EtherCAT P OUT (×3) | M8 أنثى، 4 أطراف، مرمّز P | شبكات EtherCAT P المتفرعة اللاحقة |
| Power Feed IN | M8 ذكر، 4 أطراف | مدخل مصدر طاقة خارجي بجهد 24 V DC لتحديث Us وUp |
| Power Feed OUT | M8 أنثى، 4 أطراف | تمرير التغذية المساعدة إلى صندوق التوصيل التالي |
صُمّم EPP1332-0001 خصيصًا لـ EtherCAT P (دمج البيانات والطاقة في كابل واحد)، ولا يمكن دمجه في سلاسل EtherCAT القياسية غير المرمّزة P (سلسلة EP) من دون وحدات تحويل من القياسي إلى P (مثل EP9128). ستفشل محاولة تركيب كابلات Ethernet القياسية ذات موصلات M8 بالقوة بسبب تخطيط مجرى التوجيه الواقي الخاص بمقبس M8 المرمّز P.
على الرغم من أن الجهاز مصنّف فعليًا لتحمّل ما يصل إلى 3 A لكل مساري طاقة Us وUp، فإن التشغيل المستمر عند 3 A أو بالقرب منها داخل مساحات مغلقة وذات درجة حرارة محيطة مرتفعة سيولّد إجهادًا حراريًا. طبّق حسابات ديناميكية لميزانية الطاقة داخل TwinCAT System Manager للتنبؤ بهبوط جهد الخط. احسب دائمًا مقاومة الكابل (خصوصًا مع كابلات سلسلة ZS2020 الطويلة) قبل تحديد عقدة التحديث التالية.
عند تشغيل خطوط مشغلات عالية الضوضاء، تأكّد من توصيل لسان التأريض في هيكل EPP1332-0001 مباشرةً بقضيب تأريض نحاسي منخفض الممانعة. ولمنع تسرب العوامل البيئية بشكل صحيح، استخدم مفتاح عزم معايرًا عند توصيلات M8 (عادةً بعزم 0.4 نيوتن متر). يجب تزويد المنافذ غير المستخدمة بأغطية واقية معتمدة للحفاظ على تصنيف IP67.
قبل تركيب أي موصلات أو إنهاء توصيلها، تأكّد من فصل الطاقة تمامًا عن جميع مصادر الطاقة الرئيسية والمساعدة بجهد 24 V DC (Us وUp). لا تُجرِ توصيلاً أثناء التشغيل لواجهات M8 المرمّزة P؛ إذ قد يؤدي ذلك إلى حدوث قوس كهربائي عند نقاط التلامس وإتلاف شرائح الإرسال والاستقبال PHY الحساسة في الأجهزة اللاحقة.
ثبّت EPP1332-0001 بإحكام في هيكل آلتك أو كتيفة التثبيت باستخدام فتحات التثبيت المدمجة. تأكّد من استواء السطح لمنع التواء الهيكل ميكانيكيًا.
صِل كابل EtherCAT P الوارد بمنفذ EtherCAT P IN M8. شدّ الحلقة بعزم 0.4 نيوتن متر.
صِل مصدر طاقة التحديث الخارجي بجهد 24 V DC بمقبس Power Feed IN باستخدام كابلات M8 قياسية ذات 4 أطراف.
صِل شبكات الفروع اللاحقة بمنافذ OUT الثلاثة. أغلِق أي منافذ غير مستخدمة بأغطية واقية.
شغّل النظام وتحقّق من حالة الطاقة الفعّالة ومزامنة الوصلة عبر مصابيح LED التشخيصية المدمجة في الوحدة.
