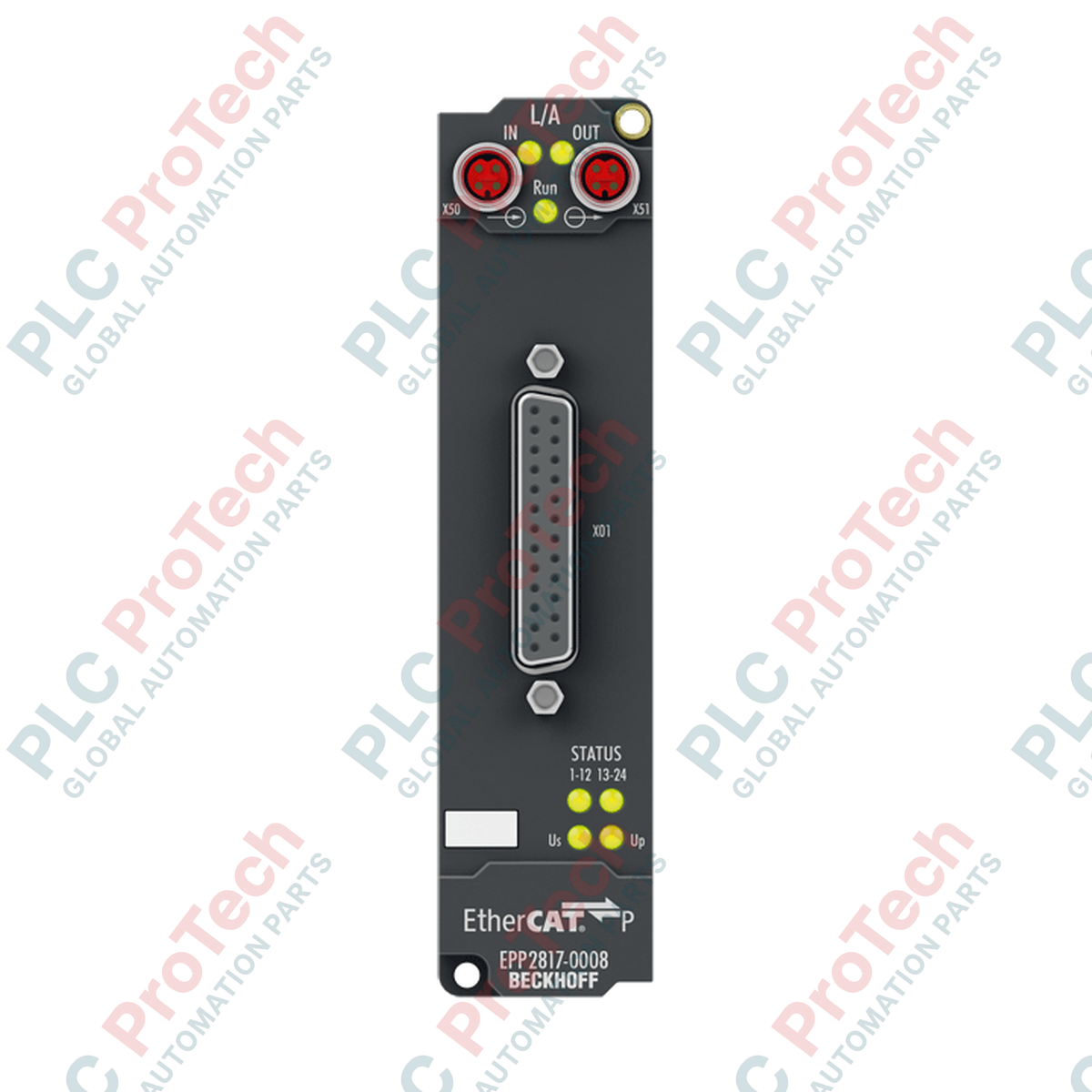

وحدة إخراج رقمية ذات 24 قناة Beckhoff EPP2817-0008 EtherCAT P Box

SKU EPP2817-0008

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: BECKHOFF
رقم المنتج: EPP2817-0008
Origin ألمانيا
نوع المنتج: وحدات الإخراج الرقمي
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 0.5 kg
ميناء الشحن: شيامن
الضمان: 12 شهرًا

Product Description

الوصف

صُممت وحدة Beckhoff EPP2817-0008 لهندسات الأتمتة اللامركزية المقيّدة المساحة، وتوفر واجهة مخرجات رقمية عالية الكثافة مباشرة في موقع التشغيل دون الحاجة إلى خزانة كهربائية. وتضم وحدة EtherCAT P Box المتينة هذه 24 مخرجًا رقميًا في هيكل واحد، مع استخدام واجهة D-sub مدمجة ذات 25 سنًا لتوزيع الطاقة على المشغلات والموصلات والمؤشرات. وباستخدام تقنية EtherCAT P، تدمج الوحدة نقل البيانات فائق السرعة ومصدري طاقة بجهد 24 فولت تيار مستمر (US لجهد التحكم وUP لجهد حمل الأجهزة الطرفية) في وصلة M8 واحدة معيارية مرمّزة بالحرف P، مما يقلل بشكل كبير من تعقيد الكابلات ووزنها ومساحة التركيب.

الميزات الرئيسية

كثافة عالية لواجهات الإدخال/الإخراج: 24 مخرجًا رقميًا في هيكل صغير للغاية حاصل على تصنيف IP67.
الأتمتة بكابل واحد: تجمع تقنية EtherCAT P بين الاتصالات وطاقة النظام/الحمل في خط M8 واحد مرمّز بالحرف P.
الحماية من قصر الدائرة: تتمتع كل قناة بحماية فردية من دوائر القصر، مع اختبار حدّي عند تيار ذروة أقصى يبلغ 1.0 أمبير.
التشخيص المتكامل: تكتشف مراقبة الأجهزة المخصصة حالات انخفاض الجهد إلى أقل من 18 فولت تيار مستمر لكل من خطي تغذية US وUP.
الساعات الموزعة: يضمن الدعم الأصلي للساعات الموزعة في EtherCAT مزامنة دقيقة للمخرجات مع ديناميكيات التبديل السريع.
حماية من الظروف القاسية: تجعل درجات الحماية IP65 وIP66 وIP67، مع التغليف الكامل، الوحدة مقاومة للغبار والرطوبة والغسل بالماء عالي الضغط.

التطبيقات الصناعية

آلات التجميع المعيارية وتجهيزات نهاية الذراع الروبوتية.
أنظمة النقل اللامركزية، وأنظمة الفرز، وخطوط مناولة المواد.
آلات التغليف التي تتطلب أنظمة تحكم موزعة في أطراف الصمامات والمشغلات.
خطوط تجميع السيارات وأنظمة التجهيزات المعرّضة للاهتزازات الشديدة.

المواصفات الفنية

المعلَمة	قيمة المواصفة
الشركة المصنّعة	Beckhoff Automation
مرجع الطراز	EPP2817-0008
بروتوكول الاتصال	EtherCAT P
واجهة الناقل	مقبسا M8‏ × 2، محميان، من النوع اللولبي، بترميز P (للجهة الصاعدة/الهابطة)
عدد المخارج الرقمية	24
نوع توصيل الخرج	مقبس D-sub، ‏25 سنًا، ولولب تثبيت UNC4-40
أنواع الحمل المسموح بها	حمل أومي (مقاوم)، وحمل حثي، وحمل مصباح
جهد الخرج الاسمي	24 فولت تيار مستمر (-15% / +20%)
أقصى تيار خرج	0.5 أمبير لكل قناة (مقاوم للقصر)، بحد أقصى 3.0 أمبير للمجموع التراكمي
سرعة تنفيذ التبديل	زمن التشغيل النموذجي (TON): ‏10 ميكروثانية \| زمن الإيقاف النموذجي (TOFF): ‏50 ميكروثانية
حد تيار القصر	حد أقصى 1.0 أمبير ذروة لكل قناة
استهلاك التيار (من US)	عادةً 100 مللي أمبير
تيار الطاقة المساعدة (من UP)	عادةً 20 مللي أمبير + تيار الحمل المتصل
العزل الكهربائي	500 فولت RMS (جهد الاختبار)
نطاق درجة حرارة التشغيل	-25 إلى +60 درجة مئوية
نطاق درجة حرارة التخزين	-40 إلى +85 درجة مئوية
مقاومة الاهتزاز/الصدمة	متوافق مع EN 60068-2-6 / EN 60068-2-27
الحصانة والانبعاثات الكهرومغناطيسية	متوافق مع EN 61000-6-2 / EN 61000-6-4
درجة الحماية البيئية	IP65 / IP66 / IP67 (متوافق مع EN 60529)
المعايير والاعتمادات	CE، UL
الوزن الصافي	0.165 كجم (حوالي 165 جم)
وزن الشحن (محسوب)	0.500 كجم

التوصيلات والواجهات

منفذ الموصل	النوع الفيزيائي	التعيين الوظيفي
دخل EtherCAT P	مقبس M8‏، ‏4 أطراف، بترميز P	اتصال EtherCAT الوارد، وطاقة نظام/مستشعر US، وطاقة حمل/مشغّل UP
خرج EtherCAT P	مقبس M8‏، ‏4 أطراف، بترميز P	اتصال EtherCAT الصادر وسلسلة تمرير الطاقة إلى وحدات EPP اللاحقة
المخارج الرقمية (من 1 إلى 24)	مقبس D-sub ‏25 سنًا، UNC4-40	الأطراف من 1 إلى 24: قنوات الخرج الرقمية \| الطرف 25: أرضي مشترك (GND)

الطُرز البديلة والتوافق

يمثل EPP2817-0008 الإصدار المتقدم EtherCAT P أحادي الكابل من أنظمة EP2817 القياسية متعددة الكابلات. تجدر الإشارة إلى أنه لا يمكن توصيل EtherCAT القياسي (سلسلة EP، بترميز A/D) وEtherCAT P (سلسلة EPP، بترميز P) مباشرةً من دون حاقن طاقة/صندوق توصيل EP9224 أو EP9228. عند التخطيط للانتقال من المخططات القديمة للأجهزة، تأكد من تحديث تكوينات TwinCAT System Manager بملف وصف الجهاز XML (ESI) المُنشأ خصيصًا لوحدات EtherCAT P.

ملاحظات هندسية ومزالق التطبيق

رغم أن كل خرج قادر على تبديل حمل اسمي قدره 0.5 أمبير، يجب على مصممي النظام الالتزام بدقة بميزانية التيار التراكمية. يُحدَّد مجموع تيار الوحدة الأقصى بصرامة عند 3.0 أمبير بسبب القيود الحرارية الهيكلية داخل الغلاف المصنف IP67. سيؤدي تشغيل الوحدة فوق هذا الحد إلى تفعيل الحماية الحرارية وإيقافات تشغيل موضعية. بالإضافة إلى ذلك، نظرًا إلى أن الأحمال الحثية تولّد ارتفاعات جهد ناتجة عن القوة الدافعة الكهربائية العكسية، ينبغي استخدام ثنائيات تدوير حر خارجية مع ملفات لولبية عالية الحث للحفاظ على عمر التبديل، رغم وجود دوائر حماية داخلية للحد من الجهد.

نصائح التشغيل الأولي والتوصيل

للحفاظ على أقصى توافق كهرومغناطيسي (EMC) في البيئات الصناعية القاسية، استخدم دائمًا كابلات توصيل D-sub محمية بالكامل ذات 25 سنًا، مع إنهاء الدرع الخارجي عند الغلاف الخلفي المعدني لموصل D-sub. تأكد من إحكام صواميل قفل M8 المرمّزة بالحرف P باستخدام مفتاح عزم معاير (عادةً 0.4 نيوتن متر) لضمان تصنيف IP67 وتجنب الانقطاعات الدقيقة المستمرة في التطبيقات عالية الاهتزاز.

إرشادات التركيب

تحذير بالغ الأهمية: افصل الطاقة تمامًا عن قطاع شبكة EtherCAT P بأكمله، بما في ذلك جهد التحكم (US) ومصدر طاقة الأجهزة الطرفية (UP)، قبل توصيل أي وصلة كهربائية أو فصلها. قد يؤدي توصيل موصلات M8 المرمّزة بالحرف P أو موصلات D-sub ذات 25 سنًا أو فصلها تحت الحمل إلى تدهور دائم في نقاط التلامس، وقوس كهربائي، وتلف المكونات الداخلية.

1 ثبّت الوحدة بإحكام على سطح تثبيت مستوٍ باستخدام مسامير M3 عبر فتحات التثبيت الموجودة في الحافتين العلوية والسفلية. لا تتجاوز عزم ربط مسامير التثبيت 0.8 نيوتن متر.
2 وصّل كابل توصيل المشغّل المحمي ذي الموصل D-sub‏ ذي 25 سنًا. أحكم ربط مسامير التثبيت UNC4-40 جيدًا لتوفير تخفيف إجهاد ميكانيكي مناسب وضمان إحكام وفق IP67.
3 مرّر وثبّت كابل EtherCAT P‏ M8 الوارد (مشفّرًا بالحرف P) من وحدة التحكم الرئيسية أو العقدة السابقة إلى منفذ الإدخال. أحكم ربط حلقة M8 بعزم 0.4 نيوتن متر.
4 طبّق طاقة النظام وتحقّق من حالات الوصلة باستخدام مؤشرات LED المدمجة لحالة وصلة EtherCAT‏ (L/A) وحالة الجهد (US/UP).
