صندوق إيثركات P وحدة إدخال/إخراج صناعية بيكهوف EPP2318-0002

نظرة عامة على الإدخال/الإخراج الموزع المثبت على الآلة

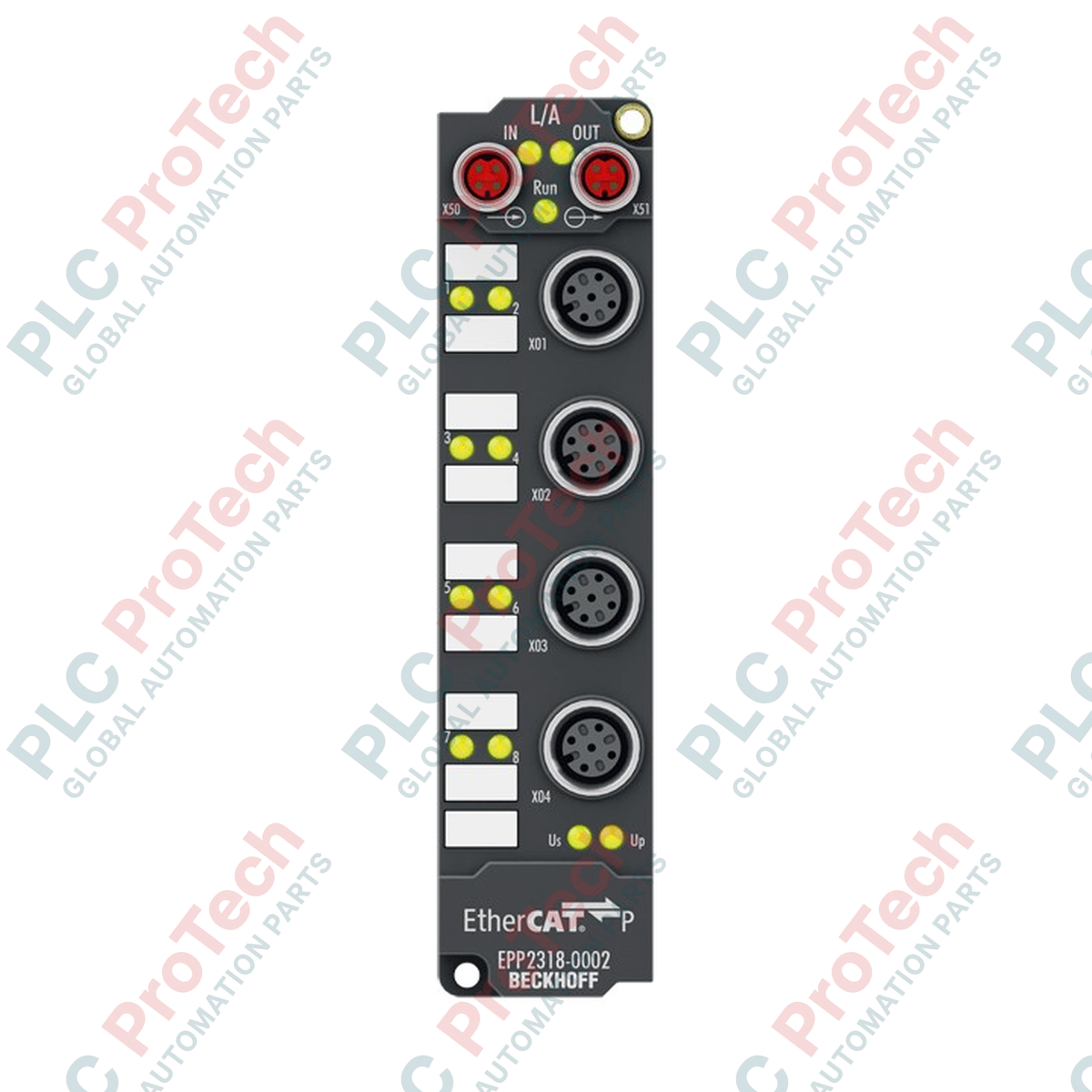

يُعد Beckhoff EPP2318-0002 (EPP2318-0002) وحدة إدخال/إخراج رقمية فائقة التحمل قابلة للتركيب على الآلة، تم تصميمها ضمن إطار تكنولوجيا EtherCAT P Box عالية الأداء من Beckhoff. تُستخدم هذه الوحدة في بيئات صناعية لامركزية متطلبة مثل أذرع الروبوتات عالية السرعة، خلايا اللحام الثقيلة في صناعة السيارات، خطوط مناولة المواد الخارجية، وخطوط تعبئة المواد الغذائية. تتجاوز هذه الوحدة نموذج خزانة التحكم التقليدي، حيث تدمج الاتصال النظامي والطاقة الكهربائية التشغيلية في كابل EtherCAT P موحد، مما يبسط بشكل كبير طوبولوجيا الحقل، ويقلل من وزن مسارات الكابلات الميكانيكية، ويسرع أوقات تشغيل الهيكل.

التغليف الميكانيكي والمعالجة الكهربائية

تتميز هذه الوحدة الميدانية المختومة بمعايير IP65/66/67 بتوازن بين أربعة مداخل رقمية وأربعة مخارج رقمية موزعة عبر منافذ موصلات متعددة الدبابيس. يتوافق جهاز الإدخال بدقة مع معايير الأجهزة EN 61131-2 النوع 1/3، ويستخدم دائرة ترشيح إدخال سريعة بمدة 10 ميكروثانية لتسجيل حالات المستشعر العابرة بشكل موثوق. يحتوي مرحلة الإخراج على مفاتيح الحالة الصلبة المصنفة للعمل بجهد 24 فولت تيار مستمر (-15% / +20%)، وقادرة على توفير تيار مستمر يصل إلى 0.5 أمبير لكل قناة لأحمال المصابيح المقاومة أو الحثية أو السعوية. تشمل الحماية المدمجة محددات طاقة المستشعر المقاومة للدوائر القصيرة وبنية إيقاف حراري معزولة لإدارة أعطال الأسلاك اللاحقة.

مصفوفة الأداء الفني

التشخيصات الصناعية والأسئلة الشائعة

كيف تفصل تقنية EtherCAT P ذات الكابل الواحد بين طاقة المنطق وطاقة الحمل؟

تستخدم EtherCAT P موصلات M8 مشفرة P متخصصة لدمج نقل البيانات عالي السرعة مع مصدرين طاقة تيار مستمر 24 فولت مستقلين ومعزولين كهربائيًا في كابل واحد. تقوم خط US بتغذية إلكترونيات الوحدة الداخلية والمستشعرات المتصلة، بينما يزود خط UP الطاقة لمفاتيح الإخراج والمشغلات. وبما أن هذين الجهدين يشتركان في مرجع أرضي معزول، يمكن لقواطع الأمان إيقاف خط المشغل UP أثناء حالة توقف الطوارئ مع الحفاظ على رابط المنطق US نشطًا للتشخيص المستمر.

ما هي خطوات استكشاف الأخطاء إذا وميض مؤشر LED لحالة الإخراج في قناة ما باللون الأحمر؟

يشير مؤشر LED الأحمر لحالة القناة إلى وجود دائرة قصيرة نشطة أو حالة تيار زائد تتجاوز عتبة الذروة النموذجية 1.5 أمبير. قم بإيقاف تشغيل الطاقة عن الوحدة وافصل كابل الحقل M12 من المنفذ المعطل. استخدم مقياس متعدد لقياس المقاومة عبر ملف مشغل الحمل. إذا تم العثور على دائرة قصيرة أو مكون معطل، قم بإصلاح الأسلاك الميدانية أو استبدال المشغل قبل إعادة توصيل قابس M12 المشفر A إلى الوحدة.

هل تتطلب هذه الوحدة الميدانية ذات التصنيف IP67 موصل تأريض وظيفي محلي؟

نعم. لضمان تشغيل مستقر بالقرب من مصادر الضوضاء عالية التردد مثل محركات التردد المتغير أو وحدات طاقة البلازما، قم بتوصيل حزام تأريض سميك من أذن التثبيت المعدنية للوحدة مباشرة إلى الإطار الهيكلي الفولاذي الأساسي للآلة. الاعتماد فقط على دروع كابل M8 يمكن أن يسمح بتراكم ضوضاء سعوية عالية الجهد، مما قد يسبب انقطاعات بيانات متقطعة أو تلف في الحالة.

تعليمات تشغيل وتركيب الحقل

• توصيل موصل ناقل M8 المشفر P: عند تشغيل خطوط شبكة EtherCAT P، تحقق من مفتاح المحاذاة الداخلي لمقابس M8 الذكرية المشفرة P قبل إدخالها في مقابس الوحدة. قم بشد حلقات القفل ذات البراغي المخرمة يدويًا بالكامل لضمان إحكام أختام حلقات O المطاطية الداخلية ضد تسرب الرطوبة. لا تستخدم كماشة أو تشد الموصلات بشكل مفرط لتجنب تشقق كتلة التلامس المقولبة الداخلية.

• تخطيط دبابيس الحقل M12 المشفرة A: قم بتوصيل المستشعرات والمشغلات الخارجية باستخدام مجموعات كابلات M12 القياسية ذات 5 دبابيس المشفرة A. تأكد من تطابق تكوين الدبابيس مع تخطيط الوحدة الداخلي: الدبوس 1 يوفر طاقة المستشعر من سكة US، الدبوس 3 يوفر رابط الأرضي المشترك، والدبوس 2/4 يتعاملان مع مسارات الإشارة الفردية للإدخال/الإخراج. قم بسد أي مقابس M12 غير مستخدمة بسدادات صناعية مقاومة للماء للحفاظ على تصنيف البيئة IP67 العام.

• قيود تركيب الوحدة على جدار الآلة: قم بتركيب وحدة الكتلة المدمجة التي تزن 165 جرامًا مباشرة على جسم الآلة باستخدام براغي M3 أو M4 متينة تمر عبر فتحات التثبيت المدمجة العلوية والسفلية. موقع التركيب الفيزيائي قابل للتغيير بالكامل، لكن تجنب وضع مسارات دخول الكابلات مباشرة تحت مناطق تجمع السوائل المنخفضة حيث تتجمع سوائل القطع أو مياه الغسيل.
